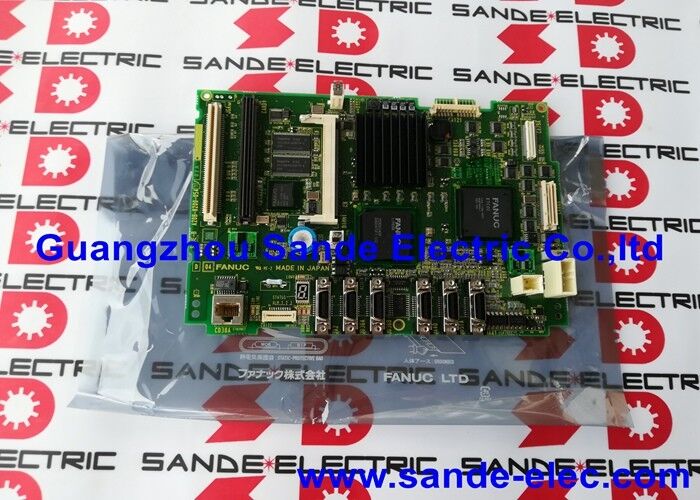

Nieuw en origineel FANUC A20B-8200-0543 Board A20B82000543 A2OB-82OO-O543

A20B-8200-0543 | FANUC 0i-D hoofdprintplaat A3 — 5VDC / 9W / 0,45kg / Ethernet / 0i-MD / 0i-TD / gele backplane

0i-D — De generatie die dit board definieert

De FANUC Series 0i-D is het 0i-platform van de vierde generatie, gepositioneerd als FANUC's standaard economische CNC voor algemene werktuigmachines. De "D"-generatie introduceerde verschillende capaciteitsupgrades ten opzichte van de voorgaande 0i-C: verbeterde servorespons met de HRV3-stroombesturingsoptie, een uitgebreide PMC (van SA1 tot SB7-klasse) en ingebouwde Ethernet PC-functie als standaardfunctie.

De A20B-8200-0543 is het A3-moederbord – de fysieke kern van de 0i-D-besturingseenheid. Elk ander onderdeel van de CNC wordt op dit bord aangesloten of aangesloten: de askaart, FROM/SRAM-geheugenmodule, grafische/videokaart en communicatie-optiekaarten.

Belangrijkste specificaties

Ingebouwde Ethernet PC-functie

De Ethernet-poort op de A20B-8200-0543 maakt verschillende operationele modi mogelijk voor het 0i-D-systeem:

DNC-netwerken:Onderdelenprogramma's worden via Ethernet rechtstreeks van een fabrieksserver naar de CNC-uitvoeringsbuffer gestreamd. Lange programma's die het interne geheugen van de CNC overschrijden, worden in continue streamingmodus uitgevoerd.

Gegevensverzameling:Machinestatus, gegevens over programma-uitvoering en productietellingen kunnen via het Ethernet-netwerk van de fabriek naar fabrieksbeheersystemen worden verzonden.

Bestandsbeheer op afstand:Programmabibliotheken die op een netwerkserver zijn opgeslagen, zijn toegankelijk op de machine, waardoor productieomgevingen met meerdere programma's worden vereenvoudigd.

Deze connectiviteitsfuncties zijn eigen aan de A20B-8200-0543-kaart; er zijn geen extra communicatie-optiekaarten nodig voor standaard Ethernet-werking.

Toepassingsscenario's

0i-D moederbordfout:Een 0i-MD CNC-bewerkingscentrum start niet op en vertoont geen weergavereactie. Nadat de stroomtoevoer is bevestigd, wordt de A20B-8200-0543 geïdentificeerd als het defecte moederbord. Vervanging en parameterherstel brengen de machine terug naar productie.

Ethernet-poortfout:Een 0i-TD-draaicentrum verliest zijn Ethernet DNC-functie. Er is bevestigd dat de Ethernet-poort op de A20B-8200-0543 defect is. Vervanging van de kaart herstelt de netwerkstreamingmogelijkheden.

Veelgestelde vragen

Vraag 1: Welke 0i-D-systeemaanduidingen zijn compatibel met de A20B-8200-0543?

Bevestigd compatibel systeem: A02B-0319-Bxxx-serie (0i-MD). Voor 0i-TD en andere 0i-D-varianten bevestigt u de specifieke systeemaanduiding uit de hardwarehandleiding van de controller. De typeaanduiding A3-kaart moet overeenkomen met de geïnstalleerde configuratie van de besturingseenheid.

Vraag 2: Zal ​​het Ethernet MAC-adres veranderen na het vervangen van de A20B-8200-0543?

Ja. Het MAC-adres is gekoppeld aan de Ethernet-hardware van de kaart en verschilt op de vervangende kaart. Nadat u de vervanging hebt aangebracht, moet u eventuele DHCP-reserveringen of vaste IP-toewijzingen in het fabrieksnetwerk bijwerken die waren gebaseerd op het MAC-adres van het oorspronkelijke bord. Voer de Ethernet-netwerkparameters (IP-adres, subnet, gateway) opnieuw in als deze zijn opgeslagen in CNC-systeemparameters die de bordwissel niet hebben overleefd.

Vraag 3: Is A20B-8200-0543 compatibel met systemen van de 0i-C- of 0i-B-generatie?

Nee. De 0i-D (A20B-8200-0543) en 0i-C (A16B-3200-049x-serie) moederborden zijn niet uitwisselbaar. Elke 0i-generatie gebruikt een aparte hardwarearchitectuur met verschillende connectorconfiguraties. Vervang het moederbord altijd door de juiste generatie en kaarttype voor de geïnstalleerde besturingseenheid.

Vraag 4: Welke koeling is vereist voor de A20B-8200-0543?

Geforceerde luchtcirculatie is verplicht; natuurlijke convectiekoeling is onvoldoende. De interne ventilatoren van de CNC-besturing zorgen voor de benodigde luchtstroom. Controleer vóór en na elk onderhoud of de koelventilatoren werken. Het gebruik van de A20B-8200-0543 zonder voldoende luchtstroom in een omgeving boven de 55°C zal de levensduur ervan verkorten en het risico op voortijdige uitval vergroten.

Vraag 5: Hoeveel technische kennis is vereist voor het vervangen van de A20B-8200-0543?

Meer dan een simpele boardwissel. Het vervangingsproces omvat: het uitvoeren van een volledige SRAM- en FROM-back-up voordat u begint; het demonteren van de LCD/MDI-eenheid om toegang te krijgen tot de gele behuizing; het zorgvuldig overbrengen van alle optiemodules (askaart, FROM/SRAM, videokaart) naar de vervangende kaart; het herstellen van alle back-upgegevens; en configureren van Ethernet-instellingen. Technici die niet bekend zijn met 0i-D-hardware moeten voor de eerste vervanging samenwerken met een gekwalificeerde FANUC-servicemonteur.
