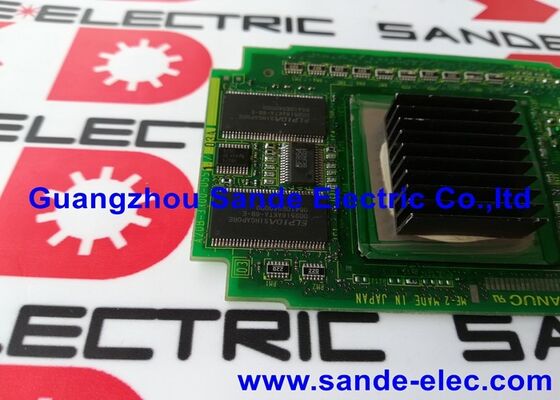

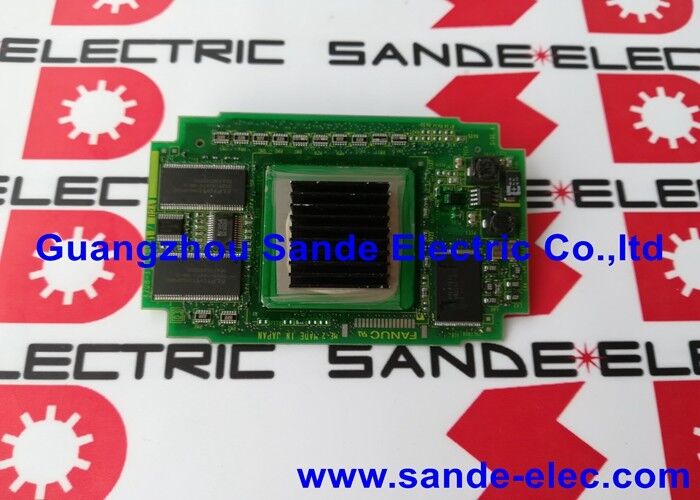

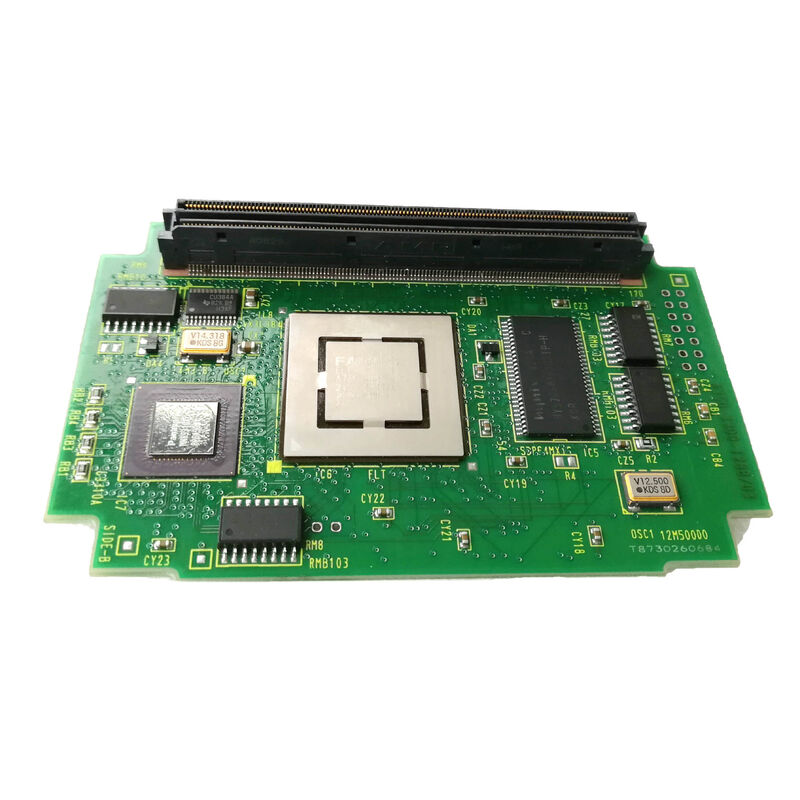

Fanuc CPU PCB BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

A20B-3300-0551 ∙ FANUC Graphic User Interface Module ∙ 128MB DRAM / Dedicated Display Processor / CNC PC Function / A20B-3300-serie

GUI

De A20B-3300-0551 is geen hoofdcpu-module.Grafische gebruikersinterface module, exclusief gewijd aan alles wat de operator ziet en waarmee hij op het CNC-scherm omgaat.

De architectuur van FANUC voor geavanceerde CNC-systemen verdeelt de verantwoordelijkheid voor de verwerking tussen twee afzonderlijke modules:

Hoofdcpu-module:De werkdruk wordt bepaald door de machine die wordt gebruikt

GUI-module (A20B-3300-0551)Behandel de display-pipeline rendering tool path graphics, beheer van menu-schermen, bediening van de displaycontroller en ondersteuning van de pc-functiesoftwareomgeving.De werkdruk is afhankelijk van de weergaveactiviteit en alle lopende PC-functietoepassingen.

Door de GUI-verwerking op een speciale module te houden,FANUC zorgt ervoor dat de gebruiker altijd een responsive display krijgt, ongeacht hoe zwaar de centrale CPU is beladen met servo coördinatie en programma uitvoeringEen sterk geselecteerde 30i CNC-verwerking van gelijktijdige 5-assige contouren zal zijn scherm nog steeds soepel updaten omdat de GUI-module dat onafhankelijk afhandelt.

Belangrijkste specificaties

Waarom 128MB voor Display Processing

128 MB is een aanzienlijke DRAM-toewijzing voor wat een "display board" zou kunnen lijken. De capaciteit wordt gerechtvaardigd door de meerdere gelijktijdige eisen die aan de GUI-module worden gesteld:

Bufferbeheer:Kleuren-LCD-schermen met een resolutie van 1024×768 vereisen ongeveer 3 MB per full-color frame buffer.alleen het beeldschermgeheugen verbruikt 6 MB per scherm.

3D-gereedschapspad weergeven:Realtime 3D-grafiek van het geprogrammeerde snijpad vertonen van het werktuig traject door het werkstuk vereisen het opslaan van geometrische gegevens, het uitvoeren van 3D-naar-2D projectie berekeningen,en het weergeven beeld bijwerken naarmate het programma vordertDit is rekenkrachtintensief en geheugenbehoevend.

PC-functietijd:De PC-functielaag voert naast de CNC een besturingsomgeving uit.en communicatie stacks De rest wordt gedeeld tussen de displayfuncties en de OS-overhead.

Beheer van de staat van het scherm:Meerdere schermweergaven (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) behouden tegelijkertijd hun huidige toestand, zodat het schakelen tussen schermen onmiddellijk is.Het behoud van al deze schermtoestanden in het geheugen vereist aanzienlijke DRAM.

Toepassingsscenario's

Fout van de GUI-module: scherm bevroren, maar CNC aan de gang:Een FANUC CNC met PC-functie ontwikkelt een bevroren scherm. De machine blijft snijden (de belangrijkste CPU is onaangetast), maar het bedieningspaneel reageert niet. De A20B-3300-0551 wordt geïdentificeerd als de fout.Vervanging herstelt beeldscherm- en pc-functie.

Vermindering van de prestaties van de pc-functie:De PC-functie op een FANUC i-serie CNC loopt in de loop van de tijd steeds langzamer.A20B-3300-0551 vervanging herstelt de oorspronkelijke PC-functie.

Veelgestelde vragen

V1: Wat is het functionele verschil tussen A20B-3300-0551 (GUI-module) en een hoofd CPU-module zoals A20B-3300-0479 (D3)?

De D3-CPU-module verzorgt alle machinebesturingsfuncties G-code-uitvoering, servo-asbesturing, PMC-ladder, communicatie.De GUI-module (A20B-3300-0551) verzorgt alle weergavefunctiesEen fout in de ene functie heeft geen invloed op de kernfunctie van de andere.

V2: Kan de CNC de bewerking voortzetten als A20B-3300-0551 midden in het programma mislukt?

De hoofdcpu blijft het programma uitvoeren, de servo-assen blijven bewegen, de PMC blijft uitvoeren.waardoor het onmogelijk is om de status van het programma te controleren of een gecontroleerde stop via het paneel te startenDe veiligste praktijk is om het huidige programmablok in een veilige positie te laten voltooien voordat de fout wordt verholpen.

V3: Welke CNC-platformen gebruiken A20B-3300-0551?

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main boardBevestig het toepasselijke CNC-model aan de hand van de hardware documentatie.

V4: Heeft de vervanging van A20B-3300-0551 gevolgen voor de machineparameters of -programma's?

Nr. CNC-parameters en -programma's worden opgeslagen in SRAM- en FROM-modules op of in de buurt van het hoofdbord, niet in de GUI-module. Het vervangen van A20B-3300-0551 heeft geen invloed op bewerkingsgegevens.Het snijvermogen van de CNC wordt onmiddellijk hersteld; de weergavefunctie wordt hersteld wanneer de nieuwe module wordt geïnitialiseerd.

V5: Is A20B-3300-0552 (de naastgelegen module) gerelateerd aan A20B-3300-0551?

De A20B-3300-0552 is het direct aangrenzende onderdeelnummer binnen hetzelfde 055x-bereik van de A20B-3300-serie.Net als bij andere aangrenzende A20B-3300-paren (0602/0603 voor de 21i-B Pentium MMX-modules), het 0551/0552-paar vertegenwoordigt waarschijnlijk verwante modules ofwel verschillende geheugen- of prestatievarianten die dezelfde GUI-functiekategorie bedienen,of complementaire boards binnen dezelfde weergavearchitectuur.
