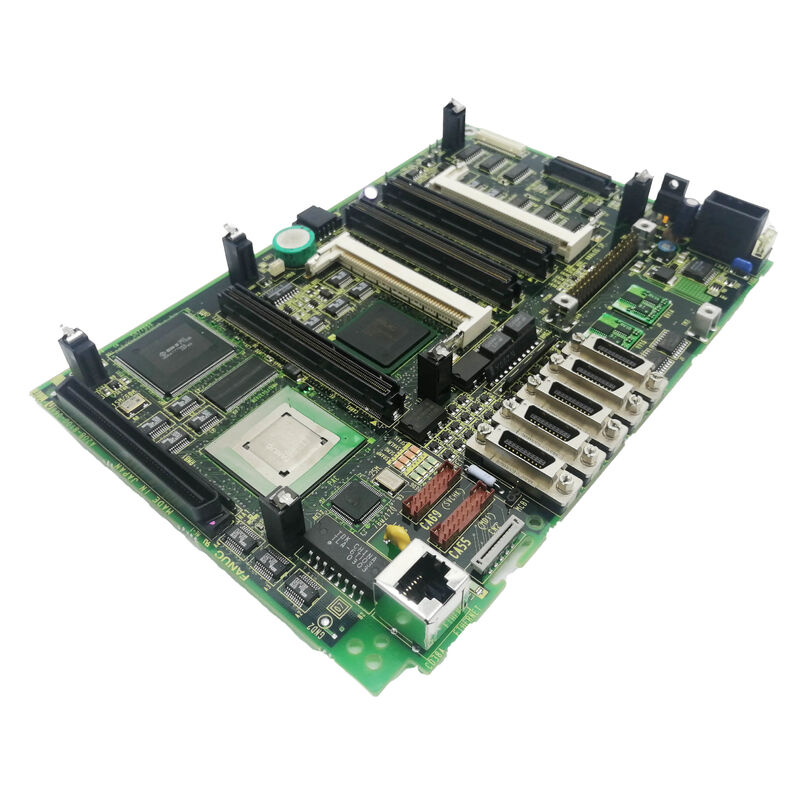

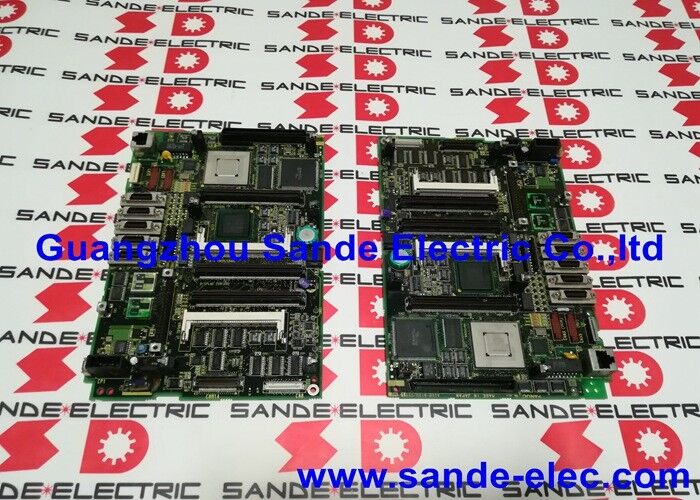

Fanuc A20B-8100-0661 Systeemmoederbord A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | FANUC Serie 18i-B Hoofd-CPU-PCB - LCD-gemonteerd / 18i-MB / 18i-TB / gele backplane / masterkaart

Het 18i-B moederbord: de basis van het besturingssysteem

De A20B-8100-0661 is de master-PCB (het moederbord) van het FANUC Series 18i Model B CNC-besturingssysteem. Elke andere PCB in de 18i-B-eenheid wordt op dit bord aangesloten of aangesloten:

• De CPU-kaart (A20B-3300-03xx-serie) levert verwerkingskracht
• De videokaart stuurt het LCD-scherm aan
• De servobesturingskaart communiceert met op FSSB aangesloten aandrijvingen
• FROM- en SRAM-geheugenmodules slaan software en gegevens op

De A20B-8100-0661 levert de backplane-bus, de connectormatrix en het fysieke montageoppervlak voor deze hele stapel. Het definieert de fysieke architectuur van het systeem: de specifieke connectoren, slotopstelling en businterface die van de 18i-B een 18i-B maken in plaats van welke andere FANUC CNC-generatie dan ook.

Belangrijkste specificaties

18i-MB en 18i-TB: hetzelfde bord, verschillende machines

De A20B-8100-0661 is het gemeenschappelijke moederbord voor twee verschillende machinetypen:

18i-MB (Bewerkingscentrum):Een FANUC Serie 18i CNC geconfigureerd voor verticale en horizontale bewerkingscentra. De aanduiding MB activeert bewerkingscentrumspecifieke functies: voorgeprogrammeerde boorcycli, star tappen, gereedschapslengtecompensatie en gereedschapsradiuscompensatie.

18i-TB (draaicentrum):Dezelfde 18i-B-hardware geconfigureerd voor CNC-draaibanken en draaicentra. TB-specifieke functies omvatten constante oppervlaktesnelheid, draadsnijden en draaispecifieke voorgeprogrammeerde cycli.

De hardware A20B-8100-0661 is in beide identiek. Het systeemsoftware-image in de FROM-modules bepaalt of de 18i-B werkt als een M-type of T-type CNC. Wanneer het moederbord wordt vervangen, definieert de FROM-inhoud als welk machinetype het systeem wordt hervat.

Toepassingsscenario's

18i-MB moederbordfout in bewerkingscentrum:Een CNC van een bewerkingscentrum faalt volledig: het display is blanco, alle assen geblokkeerd, geen reactie. De voeding bevestigt de juiste uitgangsspanning. De diagnose wijst uit dat het moederbord A20B-8100-0661 de fout is. Na vervanging van de plaat en systeemherstel vanaf een back-up keert het bewerkingscentrum terug naar de productie.

Renovatie van 18i-TB draaicentra:Een ouder 18i-TB draaicentrum ondergaat een complete CNC-revisie. De A20B-8100-0661 wordt samen met de CPU-kaart en geheugenmodules vervangen als onderdeel van een vernieuwing op bordniveau, waarbij alle kritieke elektronische componenten tegelijkertijd worden gereset.

Veelgestelde vragen

Vraag 1: Welke CPU-kaart is vereist voor de A20B-8100-0661?

De A20B-8100-0661 ondersteunt de CPU-processorkaarten uit de A20B-3300-03xx-serie. De specifieke CPU-kaartversie is afhankelijk van de revisie en configuratie van het CNC-model. DNC Electronics bevestigt dat de "A20B-3300-03xx"-familie (die MMX- en Pentium-processorvarianten binnen de 0300-0399-reeks omvat) compatibel is. Bevestig het exacte onderdeelnummer van de CPU-kaart uit de bestaande configuratie van het systeem voordat u bestelt.

Vraag 2: Welke gegevensback-up is essentieel voordat u de A20B-8100-0661 vervangt?

Maak een back-up van alle SRAM-inhoud voordat u het moederbord verwijdert: CNC-parameters, alle opgeslagen onderdeelprogramma's, gereedschapscorrectiegegevens, werkstukcorrectiegegevens en PMC-ladderprogramma en -gegevens. De FROM-modules bevatten de CNC-systeemsoftware en moeten tijdens het vervangen van het moederbord geïnstalleerd blijven; ze staan ​​los van de A20B-8100-0661 en hebben geen speciale back-up nodig als ze onbeschadigd blijven. Voer de back-up uit via de SRAM-back-upfunctie van de CNC naar een geheugenkaart of via RS-232C aangesloten pc.

V3: Bevat de A20B-8100-0661 CNC-software of is de software elders opgeslagen?

Het A20B-8100-0661 moederbord slaat geen CNC-software op. Systeemsoftware bevindt zich in de FROM-modules (flashgeheugenmodules), dit zijn afzonderlijke plug-in-items die op het moederbord passen. CNC-parameters en programma's bevinden zich in SRAM-modules. De A20B-8100-0661 zelf is passief: hij levert de bus en connectoren, maar geen eigen opgeslagen gegevens. Door het vervangen van het moederbord wordt de software niet gewist, op voorwaarde dat de FROM- en SRAM-modules intact blijven.

V4: Is de A20B-8100-0661 compatibel met Series 16i-B- of 21i-B-systemen?

Nee. De A20B-8100-0661 is specifiek voor de 18i-B-generatie. De moederborden van de A20B-8100-serie zijn geschikt voor verschillende CNC-modellen: verschillende hardware in dezelfde fysieke vormklasse, maar met verschillende busconnectoropstellingen en optiekaartconfiguraties. De 16i-B en 21i-B gebruiken hun eigen onderdeelnummers van het moederbord. Vervang geen moederborden tussen CNC-modelfamilies.

Vraag 5: Kan de A20B-8100-0661 worden gerepareerd in plaats van vervangen?

Reparatie op bordniveau van de A20B-8100-0661 wordt aangeboden door gespecialiseerde FANUC CNC-serviceorganisaties. Voor een productiekritische machine is directe plaatvervanging doorgaans sneller. Voor minder dringende situaties waarin een vervangende kaart niet beschikbaar is, is reparatie door een gekwalificeerde FANUC-servicemonteur die de componenten kan testen en de kaart kan reflowen een haalbaar alternatief. Elk gerepareerd bord moet volledig worden getest op een 18i-B-testbank voordat het in een productiemachine wordt geïnstalleerd.
