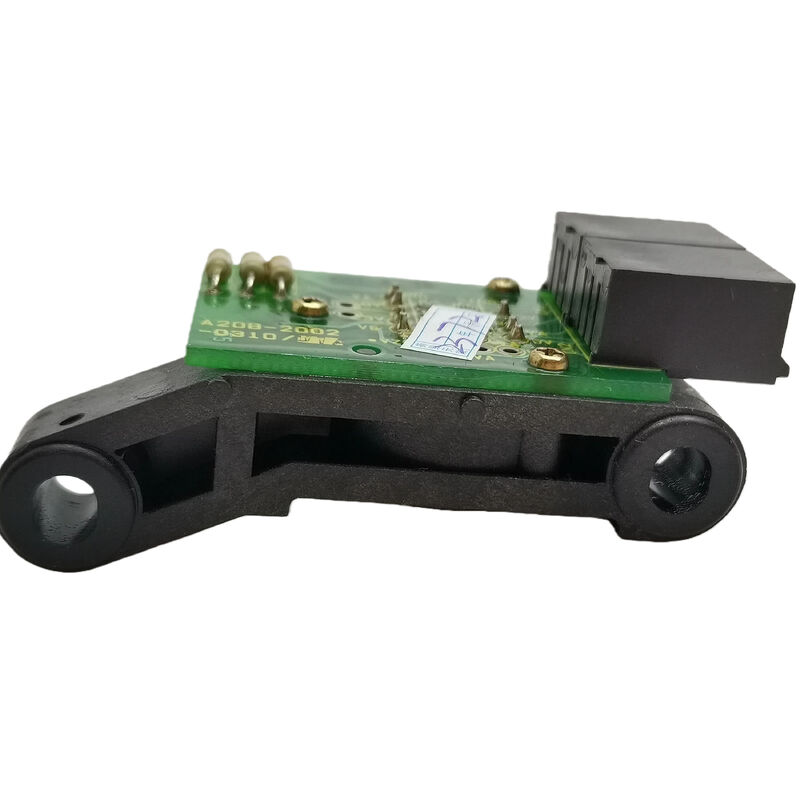

FANUC A20B-2002-0310 Spindelmotor Encoder
Onderdeelnummer: A20B-2002-0310
Type: Spindel Servo Motor Encoder (Vervanging)
Compatibele Systemen: FANUC Series 0 / 15 / 16 / 18 / 21 / 0i CNC Controllers
Overzicht
Spindel-feedback hersteld. Machine weer in productie. De FANUC A20B-2002-0310 is een vervangingseenheid voor de spindelmotorencoder die kritieke feedback levert aan de CNC-controller over de spilsnelheid, positie en oriëntatie. Wanneer deze eenheid defect raakt, wordt de spindelfunctionaliteit aangetast, waardoor rigide tapping, spiloriëntatie en mogelijk een volledige machinestilstand worden uitgeschakeld.
Het vervangen van de encoder herstelt de volledige spindelfunctionaliteit zonder dat de motor verwijderd, opnieuw gewikkeld of de complete spindelaandrijving vervangen hoeft te worden, wat het een efficiënte oplossing maakt voor onderhoudsteams die onder productiedruk werken.
Belangrijkste Specificaties
| Parameter |
Waarde |
| Onderdeelnummer |
A20B-2002-0310 |
| Fabrikant |
FANUC |
| Eenheidstype |
Spindelmotor Encoder (Vervangende PCB/Eenheid) |
| Signaaltype |
Seriële feedback (FANUC-eigen) |
| Compatibele Motortypes |
FANUC AC Spindelmotoren (geselecteerde modellen) |
| Controller Compatibiliteit |
FANUC Series 0 / 15 / 16 / 18 / 21 / 0i |
| Toepassing |
Spilsnelheid, positie & oriëntatie feedback |
Machinefuncties die door deze encoder worden ingeschakeld
De spindelencoder rapporteert actief de schachtpositie en rotatiesnelheid aan de CNC-controller, waardoor verschillende kritieke bewerkingsfuncties mogelijk zijn:
- Rigide Tapping: Synchroniseert spilrotatie met Z-as voeding in realtime
- Spindeloriëntatie: Positioneert de spindel op precieze hoeklocaties voor gereedschapswissels en booroperaties
- Constant Surface Speed (CSS) Controle: Past het spiltoerental aan op basis van veranderingen in de snijdiameter
- Snelheidsregeling: Handhaaft een stabiele spilsnelheid onder wisselende snijbelastingen
Veelvoorkomende Fout Symptomen
Encoderproblemen manifesteren zich doorgaans als:
- Spindelfoutcodes met betrekking tot snelheidsafwijking of verlies van feedbacksignaal
- Rigide tapping-fouten met inconsistente draaddiepte of tapproblemen
- Spindeloriëntatiefouten tijdens gereedschapswissels
- Intermitterende spindelfouten die na reset verdwijnen maar onder belasting terugkeren
- Snelheidsinstabiliteit met spilsnelheid die afwijkt of schommelt tijdens het snijden
Encoder Vervanging versus Motor Vervanging
Spindelmotoren zijn mechanisch robuust en gaan vaak meerdere encoder service-intervallen mee. Het direct vervangen van de encoder-eenheid is aanzienlijk kosteneffectiever en sneller dan motorvervanging of het opsturen van de motor voor service, waardoor productiestilstand en bijbehorende kosten worden geminimaliseerd.
Typische Installatie Omgevingen
- CNC Draaicentra (CSS-regeling, rigide tapping, synchronisatie van live gereedschap)
- Verticale & Horizontale Bewerkingscentra (automatische gereedschapswissels)
- Boormachines & Grote Bewerkingsmachines (positionele herhaalbaarheid voor nauwkeurigheid)
- Slijpmachines (regeling van de slijpwiel snelheid en dressing cycli)
- Productielijnen met FANUC CNC (minimaliseren van ongeplande spindelstilstand)
Veelgestelde Vragen
Met welke CNC-controllers is de A20B-2002-0310 compatibel?
De A20B-2002-0310 is compatibel met FANUC Series 0, 15, 16, 18, 21 en 0i CNC-controllers in combinatie met de bijbehorende FANUC AC spindelaandrijving en motorcombinaties. Verifieer de compatibiliteit met specifieke spindelmotormodelaantallen vóór installatie.
Kan de encoder worden vervangen zonder de spindelmotor uit de machine te verwijderen?
In de meeste installaties wel. De encoder-eenheid is doorgaans toegankelijk aan de achterkant van de spindelmotor zonder dat de motor verwijderd hoeft te worden. Raadpleeg de onderhoudshandleiding van de machinebouwer voor specifieke demontageprocedures.
Welke foutmeldingen verschijnen doorgaans op de CNC wanneer deze encoder defect raakt?
Veelvoorkomende FANUC-foutcodes zijn onder meer fouten met betrekking tot afwijking van de spilsnelheid, feedbacksignaal fouten en positiecontrole fouten. Intermitterende fouten die na reset verdwijnen maar onder belasting terugkeren, zijn kenmerkende vroege symptomen.
Vereist de vervangende encoder parameterwijzigingen in de CNC-controller?
Doorgaans zijn er geen parameterwijzigingen nodig voor een gelijke vervanging. Verifieer echter dat de spindel-feedbacksignalen schoon zijn en dat de oriëntatie- en rigide tapping-functies correct functioneren voordat u terugkeert naar de productie.
Hoe verschilt deze encoder-eenheid van een spindelaandrijving of spindelmotor?
De encoder is het feedbackapparaat dat de schachtsnelheid en positie meet en rapporteert. De spindelaandrijving regelt het vermogen, terwijl de spindelmotor elektrische energie omzet in mechanische rotatie. De encoder sluit de lus tussen beide.
