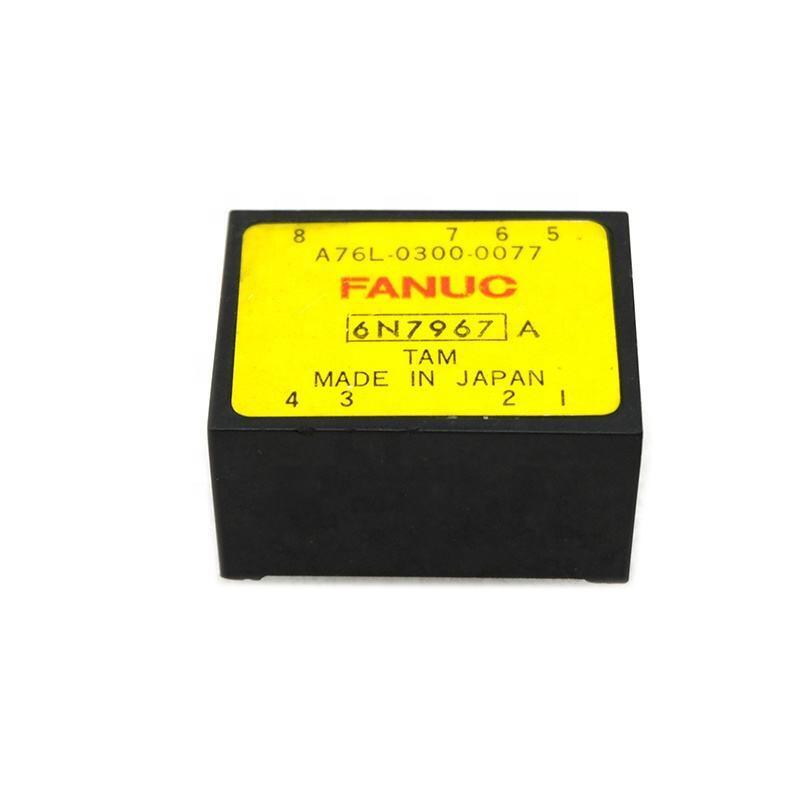

FANUC MODULE A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077 | FANUC isolatieversterkermodule - afgedicht / PCB-montage / signaalisolatie van 0,07 lbs / servoaandrijving

Isolatieversterker: de veiligheidsbarrière in aandrijfelektronica

De A76L-0300-0077 is een afgedichte isolatieversterkermodule voor FANUC-servoaandrijving en CNC-systemen - een klein, op een PCB gemonteerd onderdeel dat galvanische isolatie biedt tussen de hoogspanningsstroomcircuits van de servoaandrijving en de laagspanningsbesturingselektronica.

In een FANUC-servoversterker werkt de motor via een 280-680V DC-bus die is afgeleid van de netvoeding. De besturingskaart van de omvormer en de CNC werken op logisch niveau van 5V of 3,3V. Het meten van de motorstroom en de busspanning in de vermogensfase vereist dat een signaal van het hoogspanningsdomein naar het laagspanningsbesturingsdomein wordt gebracht. Isolatieversterkers voeren deze signaaloverdracht uit terwijl ze een barrière in stand houden die voorkomt dat hoge spanningen de gevoelige besturingselektronica bereiken.

Belangrijke productinformatie

PCB-montage — Integratie in aandrijfelektronica

Het PCB-montageformaat betekent dat de A76L-0300-0077 direct op de besturingskaart van de servoversterker wordt gesoldeerd of met een perspassing wordt aangebracht - het is een intern onderdeel van de signaalketen van de drive in plaats van een afzonderlijk bedrade eenheid:

Doorlopende of perspassingspinnen:De pinnen van de module worden in de PCB gestoken en verbinden de ingangs- (hoogspanningszijde) en uitgangsklemmen (laagspanningszijde) met de corresponderende circuitknooppunten op de PCB van de omvormer.

Compacte voetafdruk:De kleine voetafdruk van de afgedichte module (bevestigd door het gewicht van 0,07 lbs – extreem licht) past binnen de componentdichtheid van een besturingskaart van een servoaandrijving.

Geen externe bedrading:PCB-integratie elimineert de afzonderlijke kabelgeleiding die nodig zou zijn voor een op een paneel gemonteerde isolatieversterker, waardoor het aantal verbindingspunten dat na verloop van tijd zou kunnen uitvallen, wordt verminderd.

Toepassingen

Onderhoud FANUC-servoversterker:Een FANUC-servoversterker ontwikkelt periodieke stroomfeedbackfouten: onregelmatige stroommetingen, servo-afstemmingsafwijkingen of onverklaarde alarmcodes die verband houden met stroommetingen. De A76L-0300-0077 isolatieversterker wordt geïdentificeerd als de component die het stroomdetectiesignaal levert. Vervanging herstelt stabiele, nauwkeurige stroomfeedback.

FANUC aandrijfkaartreparatie:Voor reparatie op PCB-niveau van een servoaandrijving moet de isolatieversterkermodule worden vervangen; de A76L-0300-0077 is het door FANUC gespecificeerde onderdeel voor deze positie.

Veelgestelde vragen

Vraag 1: Welke symptomen duiden op een defecte A76L-0300-0077 isolatieversterker in een FANUC-servosysteem?

Een defecte isolatieversterker produceert onnauwkeurige of grillige stroomfeedback - wat zich uit in de vorm van instabiliteit van de servo-afstemming, onverwachte overstroomalarmen bij normale belastingen, asymmetrische stroommetingen tussen fasen of oscillatie in de servolus. Deze symptomen komen overeen met een verslechterd uitgangssignaal van de isolatieversterker en niet met fouten in de vermogenstrap of motor.

Vraag 2: Kan A76L-0300-0077 op componentniveau worden vervangen of is een volledige vervanging van de kaart vereist?

A76L-0300-0077 is een op een PCB gemonteerde module. Deze kan op componentniveau worden vervangen door een technicus met PCB-soldeervaardigheden en toegang tot de toepasselijke FANUC-servicedocumentatie. Reparatie op bordniveau vermijdt de kosten voor het vervangen van de volledige besturingskaart van de servoversterker. Bevestig vóór vervanging de pinidentificatie en installatierichting van het onderdeel aan de hand van de markeringen op het bord of de servicedocumentatie.

Vraag 3: Wat is de isolatiespanningsspecificatie voor isolatieversterkers van deze klasse?

Industriële isolatieversterkermodules die worden gebruikt in servoaandrijvingstoepassingen bieden doorgaans een isolatiespanning van 1.500–3.000 V tussen ingang en uitgang – voldoende om de DC-busspanning van standaard industriële servoaandrijvingen (280–680 V DC) te weerstaan, met een aanzienlijke veiligheidsmarge. De specifieke isolatiespanning van A76L-0300-0077 wordt bevestigd in de componentdocumentatie van FANUC; deze moet voldoen aan de maximale DC-busspanning van de omvormer plus de vereiste veiligheidsmarge, of deze overschrijden.

V4: Zijn er meerdere varianten van A76L-0300-0077 voor verschillende FANUC-aandrijvingstypen?

Ja – de A76L-0300-serie van FANUC bevat meerdere onderdeelnummers (0077, 0102, 0133, 0164, 0186, enz.) die elk een specifieke isolatieversterkerconfiguratie specificeren voor een specifieke FANUC-driveboardpositie. De varianten kunnen verschillen qua versterking, signaalbereik, connectorpinout of pakketformaat. Zorg ervoor dat het onderdeelnummer van de A76L altijd overeenkomt met de specifieke kaartpositie die wordt bevestigd in de FANUC-servicedocumentatie. Vervang geen andere A76L-variant zonder de compatibiliteit te verifiëren.
