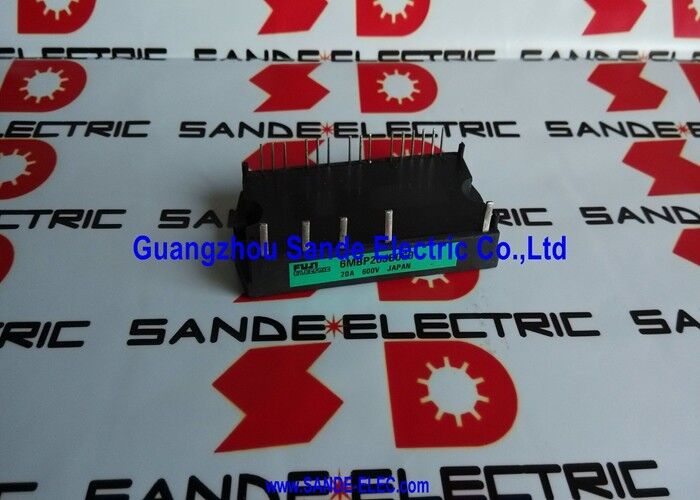

FUJI IGBT-module 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

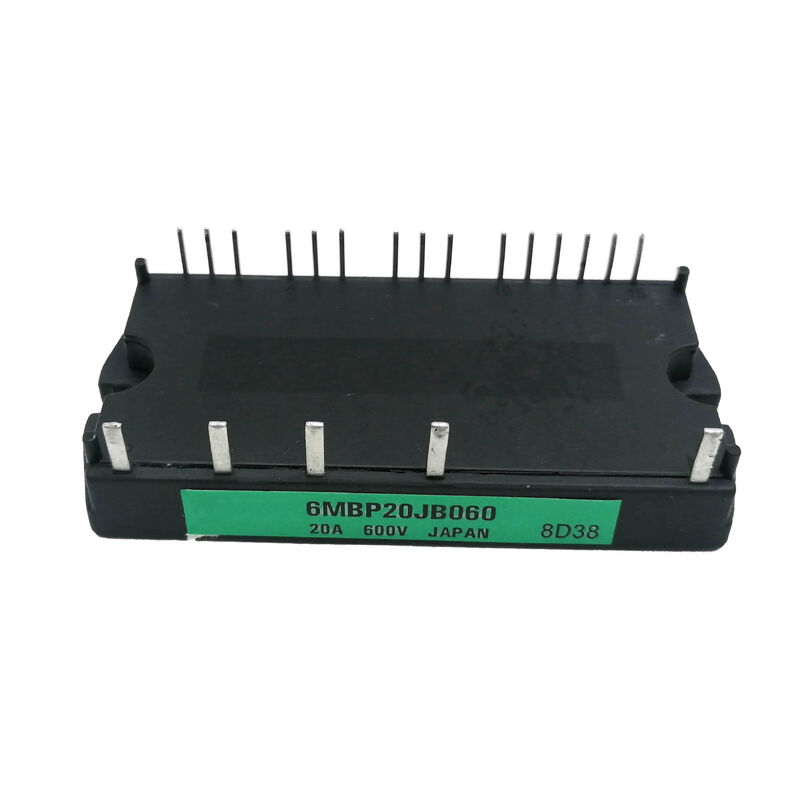

6MBP20JB-060 | Fuji Electric kleine IPM-module — 20A / 600V / 6-pack / IGBT van de 7e generatie / ingebouwde bescherming

Kleine IPM bij 20A — Driefasige aandrijfkern met laag vermogen

De 6MBP20JB-060 is een kleine intelligente voedingsmodule van Fuji Electric – het compacte, laagstroomlid van de 6MBP IPM-familie bij 20A en 600V. Waar varianten met een hogere stroomsterkte (100A, 150A) industriële motoraandrijvingen in het kilowattbereik bedienen, richt de 20A Small IPM zich op kleinere aandrijftoepassingen: compacte servosystemen, motoraandrijvingen voor apparaten, pompen en ventilatoren met laag vermogen, en omvormerontwerpen met beperkte ruimte.

De "Small" in Small IPM identificeert het compacte pakketformaat P633A - fysiek kleiner dan de standaard 6MBP-behuizing die wordt gebruikt bij hogere stroomwaarden. Ondanks zijn kleinere formaat behoudt de 6MBP20JB-060 de volledige functieset van de intelligente voedingsmodule: zes IGBT-transistoren voor een complete driefasige brug, geïntegreerde gate-drive-elektronica en multifunctionele bescherming.

Belangrijkste specificaties

Ingebouwde bescherming: vier functies in één module

Overstroombeveiliging (OC):Detecteert overmatige collectorstroom en schakelt de IGBT-poorten uit binnen de nominale kortsluittijd van de module. Beschermt tegen kortsluiting in de motorwikkelingen, fouten in de uitgangsbedrading en PWM-aandrijffouten.

Onderspanningsblokkering (UV):Bewaakt de voedingsspanning van de poortaandrijving. Als de voeding onder de minimumdrempel voor betrouwbare IGBT-schakeling komt, blokkeert de module automatisch de poortuitgang, waardoor destructieve gedeeltelijke inschakeling wordt voorkomen.

Beveiliging tegen oververhitting (OT):Een thermische beveiligingsfunctie schakelt de module uit wanneer de junctietemperatuur de drempelwaarde overschrijdt, waardoor permanente schade door onvoldoende koeling of aanhoudende overbelasting wordt voorkomen.

Uitgang temperatuursensor:Dankzij een afzonderlijk analoog temperatuuruitgangssignaal kan de hostcontroller de thermische toestand van de module in realtime bewaken, waardoor het aandrijfsysteem de uitgangsstroom of PWM-frequentie proactief kan verlagen voordat de beveiligingsdrempel wordt bereikt.

Toepassingen

Kleine servoaandrijvingen:Compacte servoversterkers voor robotaccessoires, precisiepositioneringstafels en asaandrijvingen van werktuigmachines met lagere vermogensniveaus - waarbij het vermogen van 20 A / 600 V en het compacte P633A-pakket ruimtebesparende servoaandrijfontwerpen mogelijk maken.

Pomp- en ventilatoromvormers:Kleine industriële pompen, HVAC-ventilatoraandrijvingen en ventilatorcontrollers voor koelsystemen in de sub-5kW-klasse – waarbij de compacte IPM het ontwerp van de omvormer vereenvoudigt met geïntegreerde poortaandrijving en bescherming.

Motoraandrijvingen van het apparaat:Motoromvormers voor wasmachines, compressoraandrijvingen voor airconditioning en motorcontrollers voor koelkasten - de 600V / 20A-klasse fungeert als primair schakelelement in omvormers voor huishoudelijke apparaten.

Assen voor industriële automatisering:Asaandrijvingen met laag vermogen in meerassige automatiseringsapparatuur, transportbandpositioneringssystemen en kleine assemblagemachineaandrijvingen.

Micro-omvormers voor hernieuwbare energie:Kleine fotovoltaïsche micro-omvormers die de DC-uitvoer van individuele zonnepanelen omzetten in AC met netfrequentie.

Veelgestelde vragen

Vraag 1: Waarin verschilt de 6MBP20JB-060 "Small IPM" van standaard 6MBP-modules bij hogere stromen?

De aanduiding "Small IPM" identificeert het compacte P633A-pakket - fysiek kleiner dan de standaard 6MBP-behuizing die wordt gebruikt bij 50A en hoger. Elektrisch gezien zijn dezelfde geïntegreerde poortaandrijving en beveiligingsfuncties van toepassing; het verschil zit in de pakketgrootte en stroomklasse (20A voor compacte toepassingen vs. 50A+ voor grotere aandrijvingen). Het kleinere pakket vereist een zorgvuldige PCB-indeling om de thermische dissipatie binnen het kleinere oppervlak aan te kunnen.

Vraag 2: Welke PWM-draaggolffrequentie kan de 6MBP20JB-060 ondersteunen?

Fuji IPM's van de zevende generatie in de 20A-klasse ondersteunen PWM-draaggolffrequenties tot 15-20 kHz, waardoor een stillere motorwerking (boven de hoorbare frequentie) en een fijnere stroomrimpelcontrole mogelijk zijn. Een hogere draaggolffrequentie verhoogt de schakelverliezen; bevestig dat het thermische ontwerp de verhoogde vermogensdissipatie bij de gekozen draaggolffrequentie aankan. De meeste toepassingen met kleine motoraandrijvingen gebruiken een draaggolffrequentie van 8–16 kHz bij de IPM uit de JB-serie.

Vraag 3: Welke poortaandrijving heeft de 6MBP20JB-060 nodig?

De Small IPM uit de JB-serie vereist een gesplitste voeding voor de poortaandrijving: positieve voeding voor IGBT-inschakeling en negatieve voeding voor uitschakeling en actieve klem. Typische poortvoeding is +15V / -8V tot -10V. Het exacte voedingsspanningsbereik wordt bevestigd in de toepassingshandleiding van de 6MBP20JB-060. Bij gebruik buiten het gespecificeerde bereik bestaat het risico dat de prestaties van de poortaandrijving afnemen of dat UV-blokkering wordt geactiveerd.

V4: Wat is de foutresetprocedure voor de 6MBP20JB-060 na een beveiligingsgebeurtenis?

Nadat de bescherming van de IPM is geactiveerd (OC, UV of OT), geeft de foutuitgangspin de foutstatus aan. Om te resetten: verwijder eerst de foutconditie (verhelp de oorzaak van de overstroom, herstel de voedingsspanning van de poort of laat de module afkoelen tot onder de drempelwaarde). Voer vervolgens een resetpuls uit (meestal een korte overgang van laag naar hoog op de foutresetingang) om de uitgang van de poortaandrijving opnieuw in te schakelen. De fout kan niet alleen door PWM-invoer worden verholpen; een positieve resetactie is vereist.
