A50L-0001-0304 | FANUC Fuji IGBT-voedingsblok — 50A / 600V / 6MBP50RA060-01 / RA-serie IPM / CNC-servoaandrijving reserve

A50L-0001-0304 — De 50A RA-serie IPM in FANUC-schijven

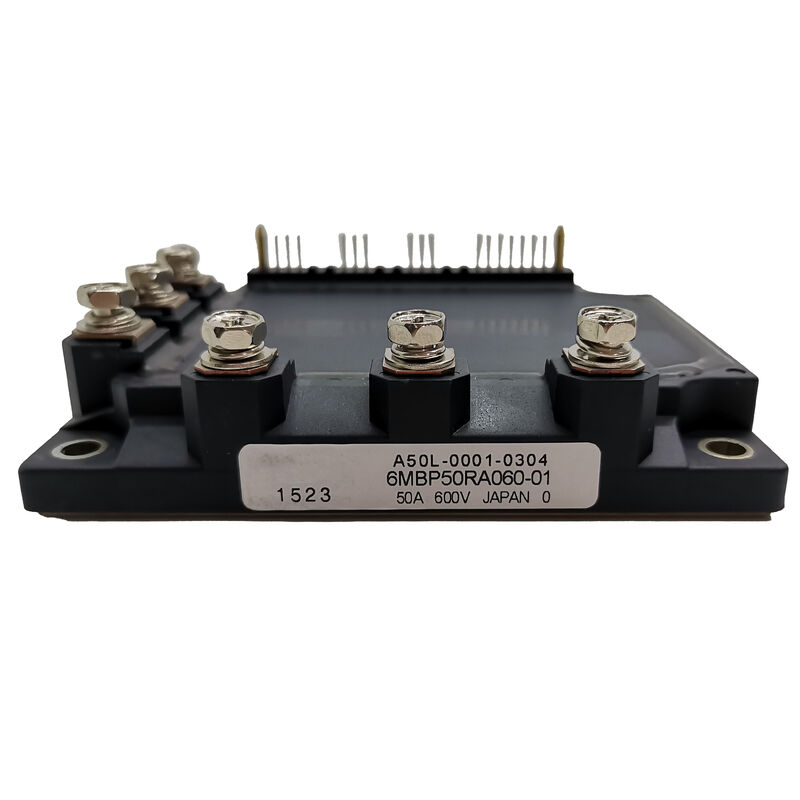

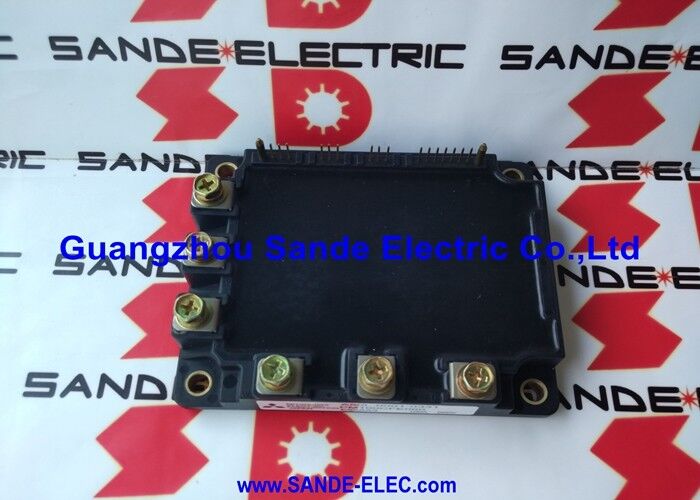

De A50L-0001-0304 is FANUC's aanduiding voor de Fuji Electric 6MBP50RA060-01 - een intelligente voedingsmodule uit de RA-serie van de eerste generatie op 50A en 600V. Het dient als vermogensschakelelement in FANUC AC-servo- en spindelversterkeraandrijfunits, waar het de driefasige inverterbrug vormt die de DC-bus omzet in motorstroom met variabele frequentie.

De 6MBP50RA060-01 maakt gebruik van Fuji's sixpack-configuratie: zes IGBT-transistors plus zes vrijloopdiodes die een complete driefasige brug vormen in een enkele paneelgemonteerde behuizing. De RA-aanduiding identificeert dit als Fuji's eerste generatie RA-serie IPM, die later werd vervangen door RTA en RTF tweede en derde generatie RA-serie varianten.

Belangrijkste specificaties

A50L-0001-0304 versus A50L-0001-0327 — Gerelateerde 50A-familie

Twee producten uit de FANUC A50L-serie delen de classificatieklasse 50A / 600V, maar gebruiken verschillende Fuji-modulegeneraties:

Beide bedienen 50A-posities in FANUC-schijven, maar zijn niet uitwisselbaar: verschillende fysieke formaten, connectorindelingen en mechanische afmetingen. Bevestig uit de specifieke onderhoudsdocumentatie van de FANUC-aandrijving welk onderdeelnummer van toepassing is.

Toepassingen

FANUC AC-servoversterkers:Alpha en aanverwante FANUC-servoversterkereenheden die gebruik maken van IPM-modules van de klasse 50A voor assen die een koppel in het middenbereik vereisen: bewerking van centrale asaandrijvingen, dwarsslede- en revolveraandrijvingen van draaicentra en wielkopaandrijvingen van slijpmachines.

FANUC AC-spindelversterkers:AC-spindelaandrijvingen in de middenklasse – bewerkingscentrumspindels in het bereik van 3,7–7,5 kW bij een voeding van 200 V, of een proportioneel hoger vermogen bij 400 V.

Aandrijfsystemen voor CNC-bewerkingsmachines:Het complete assortiment FANUC CNC-apparatuur die gebruikmaakt van de modulespecificatie A50L-0001-0304 — van bewerkingscentra en draaicentra tot slijpmachines en EDM-apparatuur.

Industriële robotservo-aandrijvingen:FANUC-robotservoaandrijfeenheden gebruiken dezelfde IPM-vermogensblokklasse voor gezamenlijke asaandrijvingen in robots met middelhoog laadvermogen.

Veelgestelde vragen

V1: Welk FANUC-alarm geeft aan dat de A50L-0001-0304 vervangen moet worden?

FANUC drive Alarm 12 (of asspecifieke varianten 12.1, 12.2) geeft een IPM- of voedingsmodulefout aan – gegenereerd wanneer de interne beveiliging van de module in werking treedt of de besturingskaart van de drive een hardwarefout in de vermogensfase detecteert. Voordat u de A50L-0001-0304 afkeurt, moet u de isolatieweerstand van de motor en de continuïteit van de uitgangskabel controleren; motor- of bedradingsfouten kunnen identieke alarmen veroorzaken.

Vraag 2: Wat is het verschil tussen de RA-serie (A50L-0001-0304) en de latere varianten uit de RA-serie?

De RA-serie (6MBP50RA060-01) is de eerste generatie Fuji RA IPM. Latere varianten - RH (6MBP50RH060-01 voor de #S-achtervoegselvariant), RTA- en RTF-series - bevatten bijgewerkte IGBT-chips met lagere schakelverliezen en verbeterde beveiligingsfuncties met behoud van dezelfde pakketafmetingen en interface. De verschillende achtervoegselaanduidingen (#S, #S2, etc.) op FANUC-onderdeelnummers geven aan welke Fuji-modulegeneratie wordt geleverd. Bevestig het exacte achtervoegsel uit de documentatie van de schijf.

V3: Hoe verhoudt A50L-0001-0304 (50A) zich tot A50L-0001-0305 (75A) voor FANUC-aandrijvingsselectie?

A50L-0001-0304 (Fuji 6MBP50RA060-01) is 50A - voor servo- en spilposities met lager vermogen. A50L-0001-0305 (Fuji 7MBP75RA060-01) is 75A met een 7-pack formaat inclusief een geïntegreerde rem-IGBT - voor spindel- en servoposities met hoger vermogen. Wissel nooit tussen huidige klassen; de module met hogere stroomsterkte biedt geen extra prestatievoordeel in een schijfpositie met lagere stroomsterkte, en de PCB-interfaces en thermische ontwerpen zijn afgestemd op de specifieke modulespecificatie.

Vraag 4: Welke thermische interfacevereisten zijn van toepassing op de A50L-0001-0304-paneelmontage?

De basisplaat van de module maakt contact met het interne koellichaam van de aandrijfeenheid. Reinig het contactoppervlak en breng een thermisch verbindingsmiddel aan voordat u het aanbrengt. Gebruik bevestigingsmiddelen die zijn aangedraaid volgens de specificatie van de servicehandleiding van de FANUC-aandrijving. Bij continu gebruik van 50A in een servoaandrijving is onvoldoende thermisch contact de belangrijkste oorzaak van voortijdige IPM-storingen; het junctietemperatuurbudget van de module hangt af van het bereiken van de nominale thermische weerstand tussen koellichaam en behuizing.
