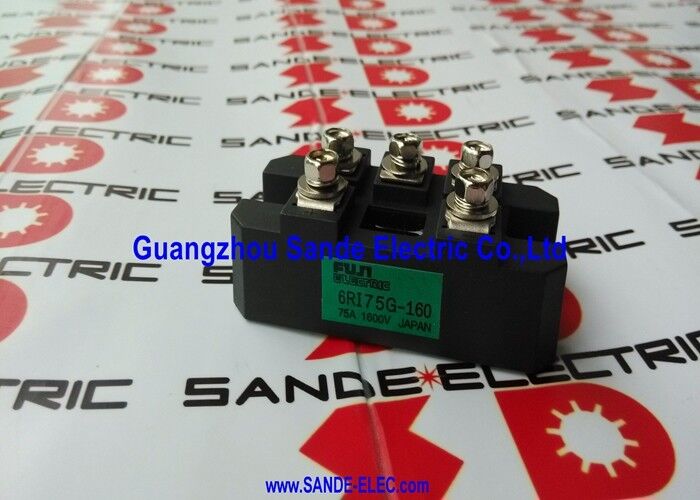

Waterdicht 12V Fuji Electric Power Block 6RI75G-160

6RI75G-160 ∙ Fuji Electric Bridge Rectifier Module ∙ 75A / 1600V / Drie-Fase Power Diode / Industrial Drive Input Rectifier

Driefasige brugrectificator AC-naar-DC-omzetting bij aandrijvingsinput

De 6RI75G-160 is een Fuji Electric driefase bruggeregelaar module de power diode assembly die het voorste deel van een wisselfrequentiedrive vormt,het omzetten van de driefasige AC-nettoevoer naar de DC-bus die de IGBT-omvormerfase van de aandrijving aandrijft.

In een standaard industriële VFD-architectuur gaat de wisselstroomvoeding eerst door de rechtstellerbrug voordat de gelijkstroombus. The 6RI75G-160's six silicon power diodes are arranged in a three-phase full-wave bridge configuration — six diodes (two per phase — one upper and one lower) produce a six-pulse rectified DC output from the three-phase AC input.

Belangrijkste specificaties

Power Diode Module versus IGBT Module

De 6RI75G-160 is een passieve rechtgever module, die alleen silicium power diodes bevat, geen IGBT's.

Passieve werking:Dioden zijn automatisch geleid wanneer ze naar voren worden gericht ∙ geen poort aandrijving signalen, geen besturingselektronica, geen beschermingscircuits zijn nodig.Energie stroomt door de diode wanneer de anode positiever is dan de katodeHet blokkeert in de omgekeerde richting.

Oncontroleerbare rectificatie:De 6RI75G-160 produceert een vaste gelijkstroomuitgangsspanning die wordt bepaald door de wisselstroom-invoerspanning van ongeveer 1,35 × Vline ((rms) voor een driefasebrug.De DC-busspanning kan niet worden ingesteld via de rechtgevermodule.

Hoge betrouwbaarheid:Passive diode modules hebben geen actieve componenten om te falen van gate drive problemen, onderspanning vergrendeling, of controle elektronica fouten.langdurige levensduur van het onderdeel rechtgevermodules in goed onderhouden aandrijvingen hebben vaak een aanzienlijke levensduur die de IGBT-modules overtreft.

Toepassingen

Variabele frequentiedrivers:De primaire toepassing  de invoerrechtgever van industriële VFD's in de klasse 15 37 kW van 400 V-toevoer of 22 55 kW van 690 V-toevoer.De 6RI75G-160 zet het elektriciteitsnet AC om naar de DC-bus die de IGBT-omvormer aandrijft.

aandrijvingen van de serie ABB ACS600:De 6RI75G-160 wordt bevestigd als de rechtstellermodule die wordt gebruikt in ABB ACS600 variabele snelheidsaandrijvingen, een veelgebruikte industriële aandrijvingsserie voor pomp-, ventilator- en procesmotorbesturing.

industriële servo-aandrijving:Some FANUC and other CNC drive systems use a separate rectifier module in the power supply section to supply the DC bus for multiple servo axes — the 75A / 1600V class covers mid-range servo drive systems.

DC-stroomvoorzieningen voor industriële processen:Grote gereglementeerde gelijkstroomvoorraden voor elektrochemische processen, galvanisering,en industriële batterijopladen waarbij de driefasebrug voor een vloeiende gelijkstroomuitgang zorgt voor de regelafdeling stroomafwaarts.

voorkant van de UPS-rechtlijner:Some industrial UPS architectures use a diode rectifier front end to charge the battery from the AC supply — the 6RI75G-160's 1600V rating provides headroom for the battery charger's elevated DC voltage.

Elektrische motoren:Kraan aandrijfsystemen met gescheiden rechtsteller- en omvormerstadium ¥ de 6RI75G-160 levert de gelijkstroombus voor de hef- en reismotoromvormers.

Veelgestelde vragen

V1: Hoe wordt een mislukte 6RI75G-160 rechtgeversmodule gediagnosticeerd?

Een gebrekkige diode in de brug produceert een karakteristiek patroon: een ontbrekende zes-impuls rippelfrequentiecomponent in de DC-uitgang (de uitgang heeft slechts 3-impuls rippelfrequentie in plaats van 6-impuls),DC-busspanning lager dan verwacht, of asymmetrische AC-invoerstroomopname. Meet de weerstand van de diode-koppeling in beide richtingen met de gelijkstroombus ontladeneen open diode toont een hoge weerstand in beide richtingen.

Vraag 2: Heeft de 6RI75G-160-richtingsmodule een poort aandrijving of besturingssignalen nodig?

Nee, de powerdiode-modules zijn volledig passief, ze vereisen alleen een correcte mechanische montage met thermische interfacecompound.correcte aansluitingen van de stroomterminals (drie AC-invoerterminals en twee DC-uitvoerterminals)Er is geen schakeling voor het aansturen van de poort, geen stroomvoorziening of signaalkabels aangesloten op de rechtgevermodule.

V3: Wat is de typische gelijkstroomuitgangsspanning van 6RI75G-160 van een 400V wisselstroomvoorziening?

Voor een onbelaste driefasige volle golfbrug van 400 V line-to-line wisselstroom: VDC ≈ 1,35 × 400 V = 540 V gelijkstroom nominaal. Onder belasting (met diode-spanningsverlies en voedingsimpedantie),de typische bedrijfsspanning van de gelijkstroombus in een industriële aandrijving van 400 V bedraagt 530-560 V gelijkstroomDe exacte spanning is afhankelijk van de voedingsimpedantie en de belastingstroom.

V4: Welke thermische interfaces en montagevoorzorgsmaatregelen gelden voor de installatie van 6RI75G-160?

De basisplaat moet met een schone, uniforme thermische interfacecompound in contact komen om de nominale thermische weerstand te bereiken.een gelijkmatige laag die het volledige oppervlak van de basisplaat bedekt.Torsen de montage schroeven volgens de Fuji-specificatie (typisch 2 ‰ 4 N·m voor deze module klasse).Controleer of de thermische weerstand van de verwarmingsbak voldoende is voor de 75A-stroom en de omgevingstemperatuur voordat deze opnieuw in gebruik wordt genomen..
