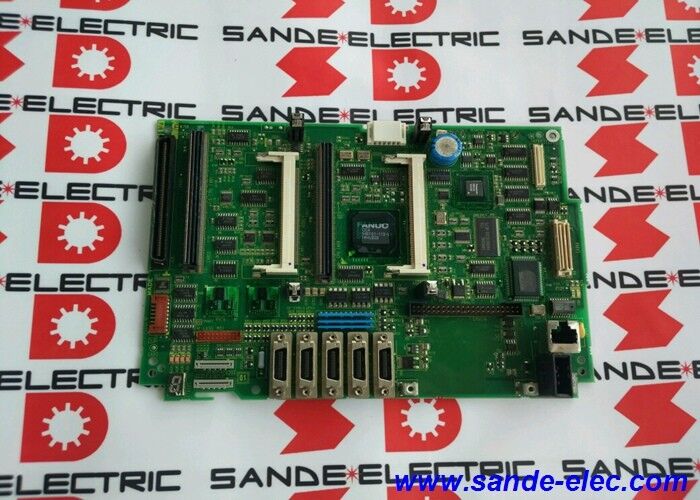

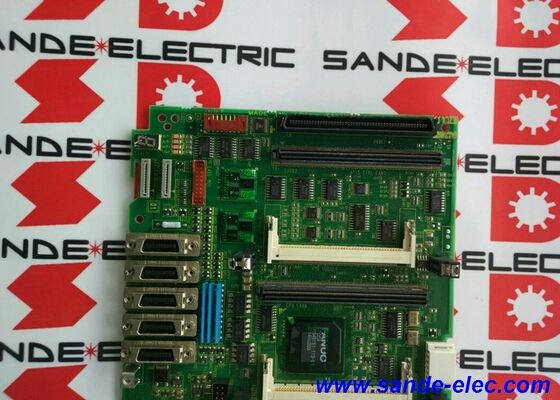

Gebruikte FANUC-circuits A20B-8101-0400 A20B81010400 A2OB-81O1-O4OO

A20B-8101-0400∙ FANUC 30i-A en 31i-A5 Hoofd PCB A4 Master Board / A20B-8101 Series / LCD/MDI-eenheid geïnstalleerd / FS30i-platform

De serie 30i-A en 31i-A5 ¢ High-End platform van FANUC

Het FANUC-platform van de serie 30i/31i/32i vormt het hoogste niveau van de CNC-architectuur van de FANUC-serie i.de 30i/31i/32i-serie is ontworpen voor de meest veeleisende toepassingen van werktuigmachines:

Serie 30i-A:FANUC's meest geschikte CNC-machine ­­ die tot 9 paden, 32 assen en 4 spindels ondersteunt.en gecombineerde bewerkingssystemen waarbij geen enkel ander CNC-systeem voldoende asgetal of programmavermogen biedt.

Serie 31i-A5:Een high-performance CNC in dezelfde 3xi-familie, geconfigureerd voor 5-assige bewerking met geavanceerde AI-servo- en spindelbesturingsfuncties die zijn geoptimaliseerd voor 5-assige gelijktijdige contouring.De aanduiding "A5" identificeert deze specifieke 31i-A-configuratievariant..

De A20B-8101-0400 is het masterboard dat alle CNC-functies voor deze platforms verenigt.

Belangrijkste productinformatie

A4 versus A5

Binnen de A20B-8101-serie zijn de 30i/31i-PCB's in meerdere typen aangeduid:

De typegoedkeuringen "A4" en "A5" identificeren verschillende hardwaregeneraties of capaciteitsconfiguraties binnen dezelfde 30i/31i-PCB-groep.De A20B-8101-0401 (type A5) wordt omschreven als "voor 30i/31i/32i serie Model A zonder PC-functie", wat suggereert dat de 0401 is voor configuraties zonder de geïntegreerde PC-optieDe A20B-8101-0400 (A4-type) is specifiek bestemd voor 30i-A en 31i-A5.

Toepassingsscenario's

30i-A hoofdbordfalen:De masterboard van een FANUC 30i-A-bewerkingscentersysteem ontwikkelt een storing CNC-initialisatie mislukt of aanhoudende communicatiefouten verhinderen normale werking.A20B-8101-0400 wordt vervangen door:De SRAM-gegevens worden hersteld en de CNC-operatie wordt hervat.

31i-A5 Onderhoud van 5-assig bewerkingscentrum:Een 5-assig bewerkingscentrum met 31i-A5-besturing wordt tijdens een geplande renovatie van het besturingssysteem onderworpen aan een vervanging van het hoofd PCB.

Veelgestelde vragen

V1: Welke SRAM-gegevens moeten worden back-upt voordat A20B-8101-0400 wordt vervangen?

Alle machine-specifieke gegevens die in de SRAM zijn opgeslagen, moeten vóór het begin van de vervanging een back-up worden gemaakt via de ALL IO- of gegevensbeheerfunctie van de CNC.Beperkingen voor software, winst), PMC-ladderprogramma, onderdeelprogramma's, werktuigverschuivingen, werkcoördinatenverschuivingen en aangepaste macro-variabelen.

V2: Wordt de CPU-module overgedragen bij vervanging van A20B-8101-0400?

De CPU-module wordt aangesloten op het masterboard. Bij het vervangen van het masterboard wordt de CPU-module meestal overgebracht naar het vervangingsbord.Bevestig uit de onderhoudshandleiding van FANUC 30i-A of de overdracht van de CPU-module is gespecificeerd voor de vervangingsprocedure.

V3: Wat is het verschil tussen A20B-8101-0400 (A4) en A20B-8101-0401 (A5)?

Het A4-type (A20B-8101-0400) wordt bevestigd voor 30i-A en 31i-A5. Het A5-type (A20B-8101-0401) wordt bevestigd voor 30i/31i/32i serie A zonder PC-functie.De platen zijn in verschillende configuraties beschikbaar op het 30i-A/31i-platform en zijn niet uitwisselbaar.

V4: Welke voedingsmodule werkt met A20B-8101-0400?

CNC-Shopping bevestigt dat de aangrenzende A20B-8101-0401 is "gemonteerd met FANUC FS30i stroomvoorziening module A20B-8101-0010." De A20B-8101-0400 in dezelfde master board familie gebruikt dezelfde FS30i stroomtoevoer (A20B-8101-0010).

V5: Kan A20B-8101-0400 worden gebruikt in 32i-A-systemen?

De productbeschrijving identificeert specifiek 30i-A en 31i-A5 compatibiliteit.
