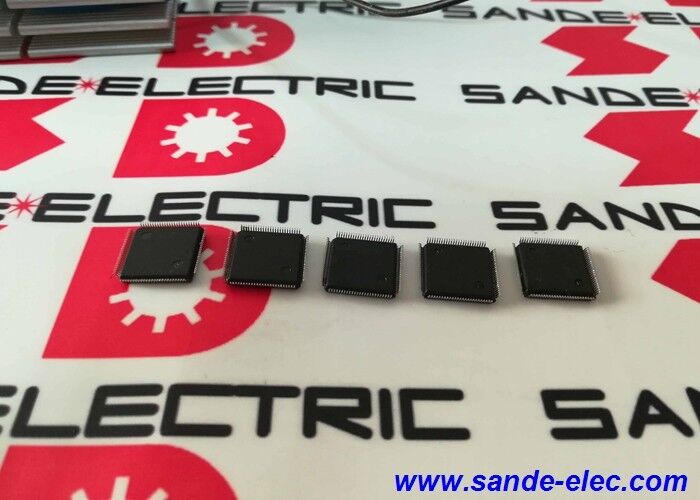

Mitsubishi I/O Board Chip MAC303C of MAC3O3C

Mitsubishi MAC303C | Industriële I/O printplaat — PCB-assemblage voor Mitsubishi besturingssystemen

Onderdeelnummer: MAC303C

Fabrikant: Mitsubishi Electric (Japan)

Producttype: I/O printplaat — PCB-assemblage

Productfamilie: MAC Series I/O-kaarten

Toepassing: Mitsubishi industriële aandrijf- en besturingssystemen

Doel en platform

De MAC303C is een I/O-printplaat uit de MAC-serie van Mitsubishi Electric — een familie van PCB-assemblages die worden gebruikt in de industriële aandrijf- en besturingssystemen van Mitsubishi. De kaart verwerkt de invoer- en uitvoersignalen tussen de besturingslogica van het systeem en de aangesloten veldapparaten: sensoren, actuatoren, contactoren en positie-terugkoppelingssystemen.

De MAC-prefix identificeert deze kaart als onderdeel van het interne componentensysteem van Mitsubishi voor aandrijf- en bewegingsbesturingselektronica. De 303C-aanduiding identificeert de specifieke circuitvariant binnen de MAC-serie, waardoor deze wordt onderscheiden van gerelateerde kaarten in dezelfde familie (zoals MAC301, MAC302 en MAC304) die aangrenzende functies of specificaties binnen hetzelfde platform dienen.

Wanneer een MAC303C defect raakt, verliest het systeem de I/O-functies die het beheert — specifieke ingangen worden niet gelezen, specifieke uitgangen worden niet aangestuurd en de machinelogica die afhankelijk is van die signalen produceert fouten of stopt. De kaart moet worden geïdentificeerd aan de hand van het etiket van de geïnstalleerde unit en bit-voor-bit worden vervangen om de juiste werking te herstellen.

Identificatie en vervanging

De MAC-serie kaarten van Mitsubishi zijn systeemspecifiek. Het gedrukte onderdeelnummer van de kaart — MAC303C — is de definitieve bestelreferentie. Visuele gelijkenis met aangrenzende MAC-serie kaarten is geen betrouwbare leidraad: de MAC303 subvarianten (A, B, C) vertegenwoordigen incrementele productierevisies met mogelijke verschillen in connectorindeling, component specificatie of signaalconditionering.

Bevestig altijd dat de geïnstalleerde kaart de MAC303C-aanduiding draagt voordat u een vervanging aanschaft. Het indienen van de verkeerde subvariant installeert een kaart die mogelijk niet overeenkomt met de connectorinterface of signaalniveaus van het systeem.

Belangrijkste specificaties

Veelgestelde vragen

V1: Hoe wordt de MAC303C geïdentificeerd als de juiste vervanging?

Lees het onderdeelnummer dat direct op het etiket van de geïnstalleerde kaart is gedrukt — MAC303C moet exact overeenkomen. Subvarianten (A, B, C) binnen de MAC303-serie zijn verschillend en kunnen verschillen in connector pinout. Vervang aangrenzende varianten niet zonder de compatibiliteit met het specifieke systeem te bevestigen.

V2: Het systeem toont een I/O-fout op specifieke kanalen. Is de MAC303C de waarschijnlijke oorzaak?

Gegokaliseerde I/O-fouten — specifieke ingangen niet gelezen of specifieke uitgangen niet schakelend — die consistent optreden op dezelfde kanalen wijzen op de kaart die die kanalen beheert. Voordat u de kaart vervangt, controleert u of de bedrading naar die terminals intact is en of de 24VDC-voeding naar de kaart binnen de specificaties valt. Als de bedrading en voeding correct zijn, is het I/O-circuit van de kaart defect geraakt.

V3: Vereist het vervangen van de MAC303C enige systeemconfiguratie?

In de meeste gevallen niet. MAC-serie I/O-kaarten slaan geen systeemparameters op. Configuratie bevindt zich op de hoofdregelkaart. Na een bit-voor-bit vervanging leest het systeem zijn parameters normaal en hervatten de I/O-functies zonder herconfiguratie.

V4: Waar wordt de MAC303C vandaan gehaald?

Gespecialiseerde Mitsubishi industriële reserveonderdelen- en reparatiebedrijven hebben voorraad voor MAC-serie kaarten. Vraag een functioneel testcertificaat aan bij de leverancier voordat u de kaart accepteert, met name voor aftermarket of gereviseerde units.

V5: Welke ESD-voorzorgsmaatregelen zijn van toepassing op de MAC303C?

Net als alle industriële PCB-assemblages bevat de MAC303C ESD-gevoelige componenten. Hanteer met een geaarde polsband op een geleidende mat. Transporteer en bewaar in gemetalliseerde antistatische verpakking. Vermijd contact met synthetische kleding of ongeaarde kunststof in alle stadia.
