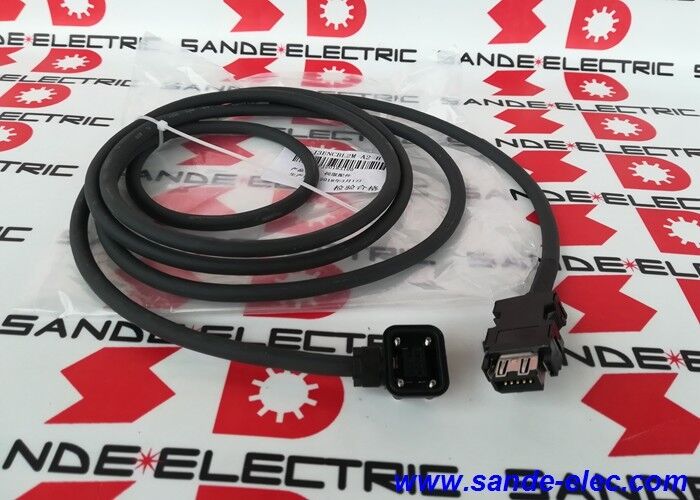

Mitsubishi MRJ3ENCBL2MA2H Flex Cable Servo Encoder MR-J3ENCBL2M-A2-H

MR-J3ENCBL2M-A2-H. Mitsubishi MR-J3 Encoder Feedback Cable 2m / A2 Connector / High Bending Endurance / Servomotor naar Versterker

2m High-Bending Encoder Cable voor MR-J3 systemen

The MR-J3ENCBL2M-A2-H is the 2-metre high-bending endurance variant of Mitsubishi Electric's MR-J3ENCBL-A2-H encoder cable series — the short-range cable for compact MR-J3 servo installations where motor and amplifier are within close proximity, en waarbij de routing van de kabel dynamisch buigen omvat.

De H-aanduiding (hoge buigbaarheid) geeft aan dat deze kabel geschikt is voor continu buigtoepassingenen flexibele bevestigingsvormen waarbij de kabel herhaaldelijk moet buigen tijdens het gebruik van de machineOp 2 m is de MR-J3ENCBL2M-A2-H bijzonder geschikt voor compacte machineassen, montage van servomotoren in de kast,en installaties in gesloten ruimtes waar zowel korte kabellengte als hoge flexibiliteit vereist zijn.

Belangrijkste specificaties

A2 aansluiting tegenover de lading zijde Lead-out

De "A2" aansluiting met "op tegenover de lading gelegen zijde" heeft een specifieke installatie-implicatie:

Wat betekent "tegenover de ladingzijde":De as van de servomotor (lastzijde) staat tegenover het aangedreven mechanisme.De kabel verlaat de connector in de richting weg van de motoras ̇ naar de achterkant van de motor, in de natuurlijke kabelrichting voor motoren die zijn gemonteerd met de as naar de machineas gericht.

Praktische betekenis van de installatie:Voor motoren waarbij de encoder-connector aan de achterzijde (het tegenbelasting-einde) is geplaatst, voorkomt de tegenover de belasting aanwezige zijdelingse uitvoer dat de kabel zich over de motorkarosserie verdubbelt, wat resulteert in een schonermeer rechtstreeks kabelroutingpad van motorencoder naar servoversterker.

Vergrendeling:De A2-aansluiting maakt gebruik van een positieve vergrendelingsring. Wanneer de aansluiting eenmaal volledig is aangesloten op het codeerpoort van de motor, vergrendelt de aansluiting zich tegen ontkoppeling door trillingen of incidentele contacten.

Toepassingen

met een vermogen van meer dan 50 WCompacte CNC-machines of -assen met een afstand van motor tot versterker van minder dan 2 m ‡ draaicentrums met aan de spindel aangrenzende elektronica, compacte bewerkingscentra,met een vermogen van meer dan 10 W.

Servo-positiesystemen MR-J3:Industriële automatisering met MR-J3 servo-aandrijvingen in compacte panelen de 2 m lange kabel zorgt voor de juiste lengte voor korte motor-aandrijving verbindingen.

MR-J3 robotarm aandrijvingen:Robotverbindingsdrijvingen waarbij de encoderkabel door de robotarmsstructuur loopt ¢ korte kabelsegmenten tussen de verbindingsmotor en de verbindingsdrijvingselektronica.

Veelgestelde vragen

V1: Wat is het verschil in de encoderfeedback tussen MR-J3ENCBL2M-A2-H (2m) en MR-J3ENCBL5M-A2-H (5m)?

Beide zijn identiek in alle technische specificaties: type aansluiting (A2, tegenover de lading), flexibiliteit (H, hoge buigbaarheid), systeemcompatibiliteit (MR-J3) en signaalinhoud.De lengte is het enige verschil.. Selecteer op basis van de werkelijke routing afstand van servo versterker CN2 naar motor encoder stopcontact.

Vraag 2: Heeft de A2-aansluiting op MR-J3ENCBL2M-A2-H gereedschap nodig voor installatie of verwijdering?

De vergrendelingsring A2 wordt met de hand bediend Er zijn geen gereedschappen vereist voor de encoder connector betrokkenheid. The amplifier-side connector (at the CN2 socket) uses a standard push-in or screw-lock mechanism depending on the specific MR-J3 amplifier model — confirm from the MR-J3 servo amplifier connection documentation.

V3: Wat is de maximale specificatie van de kabelbuigradius voor MR-J3ENCBL2M-A2-H?

Mitsubishi specificeert de minimale dynamische buigradius voor MR-J3ENCBL H-type kabels in de installatierichtlijnen van de servoversterker.Het bedienen van de kabel onder de minimale buigradius versnelt de vermoeidheid van de geleider en het scheuren van de jasBevestig uit de MR-J3-handleiding voor de exacte minimale dynamische buigradius voor het A2-H-kabeltype voordat u de kabelrouting ontwerpt.

V4: Heeft MR-J3ENCBL2M-A2-H een afgeschermde constructie?

Ja MR-J3ENCBL-encoderkabels maken gebruik van een afgeschermde constructie om elektromagnetische interferentie te voorkomen van de schakeltransiënten van de servoversterker die de encoderfeedbacksignalen beschadigen.Het schild eindigt bij de servoversterker CN2 connectorEen correcte aarding van het schild aan het einde van de versterker is essentieel voor de EMC-prestaties van de kabel.
