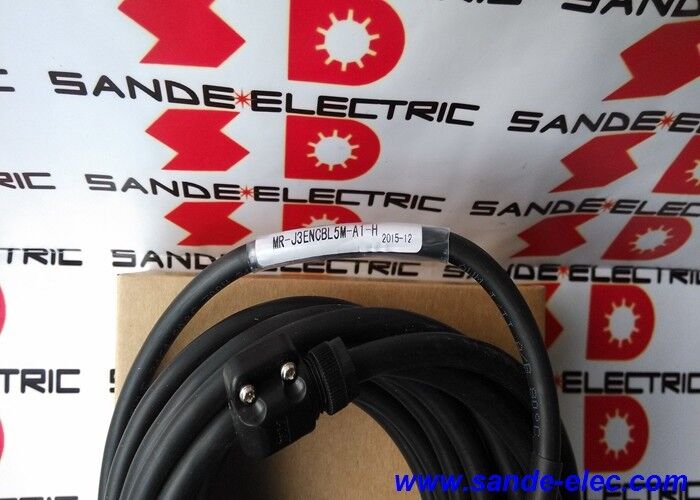

Mitsubishi MR-J3 Servo kabel MR-J3ENCBL5M-A1-H NIEUW

MR-J3ENCBL5M-A1-H | Mitsubishi MR-J3 Encoder-feedbackkabel — 5m / A1-connector / High-Flex / Dubbele folie+vlechtscherm / –20°C tot +80°C

MR-J3-encoderkabel met A1-connector — Servofeedback op 5 m

De MR-J3ENCBL5M-A1-H is de 5 meter lange high-flex encoder-feedbackkabel van Mitsubishi Electric voor MR-J3-servosystemen met servomotoren van het type A1-connector. Deze kabel vormt het encodersignaalpad tussen de encoderassemblage van de servomotor en de CN2-encoderingang van de MR-J3-servoversterker - en draagt ​​de positiefeedbackgegevens over die snelheids- en positieregeling met gesloten lus mogelijk maken.

De A1-connectoraanduiding identificeert de interface aan de motorzijde voor specifieke motormodellen uit de SIMOTICS/HG/HK-serie met A1-encoderconnectoren - anders dan de A2-connectorvariant (MR-J3ENCBL5M-A2-H) die een ander motorconnectorformaat bedient. Beide varianten delen dezelfde zeer flexibele H-type constructie en zijn 5 meter lang; connectortype is de enige onderscheidende factor.

Belangrijkste specificaties

Dubbele folie + gevlochten afscherming - tweelaagse EMC-bescherming

De MR-J3ENCBL5M-A1-H maakt gebruik van dubbellaagse afscherming – een combinatie van individuele folie en algehele vlecht – in plaats van de enkellaagse afscherming die te vinden is in encoderkabels met lagere specificaties:

Folielaag:Een gemetalliseerde film die strak om elk aderpaar of de kabelbundel is gewikkeld, zorgt voor onderdrukking van hoogfrequente interferentie met een dekkingsgebied dat de 100% benadert. Folie-afscherming is bijzonder effectief tegen hoogfrequente uitgestraalde interferentie van aangrenzende IGBT-schakelingen en PWM-golfvormen.

Vlechtlaag:Een buitenste geweven draadvlechtwerk over de folie zorgt voor mechanische sterkte voor de afscherming bij de connector, fysieke bescherming tegen slijtage en extra laagfrequente EMC-dekking. De vlecht zorgt ook voor de aardverbinding met lage weerstand die de afscherming effectief maakt.

Waarom dubbellaags belangrijk is:MR-J3-servoversterkers bedienen IGBT-uitgangen op PWM-frequenties van doorgaans 2–10 kHz, waarbij harmonischen zich uitstrekken tot in het MHz-bereik. De motorvoedingskabel genereert interferentie over dit frequentiebereik. Encodersignaalkabels die in de buurt van motorvoedingskabels worden gelegd zonder adequate afscherming kunnen voldoende interferentie ontvangen om positietelfouten, communicatiefouten en servo-alarmcodes te veroorzaken. De dubbele folie+vlechtconstructie onderdrukt deze interferentie op alle relevante frequenties.

Toepassingen

MR-J3 CNC-servo-assen voor bewerkingsmachines:Voed servomotoren met A1-connectorformaat - bewerkingscentra, draaicentra en slijpmachines met MR-J3-versterkers en motormodellen met A1-connector.

MR-J3 industriële automatisering positionering:Servo-assen in geautomatiseerde assemblage-, materiaalbehandelings- en precisiepositioneringsapparatuur met behulp van MR-J3-encoderkabels van het type A1.

High-flex kabelbaaninstallaties:Asaandrijvingen met kabelbaangeleiding waarbij de H-type high-flex constructie bestand is tegen continue buigcycli - CNC-assen met grote slag en automatiseringsapparatuur met kabeldraagsystemen.

Vervanging en onderhoud:Vervangende encoderkabels voor geïnstalleerde MR-J3-machines na kabelschade of -slijtage: de A1-H 5m-variant dekt het grootste deel van de standaard kabelbaanafstanden voor motorinstallaties van het A1-type.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen MR-J3ENCBL5M-A1-H en MR-J3ENCBL5M-A2-H?

Beide zijn 5 m hoge flexibele MR-J3-encoderkabels met identieke constructie (H-type, dubbel afgeschermd, oliebestendige mantel, –20°C tot +80°C). De aanduidingen A1 en A2 identificeren verschillende connectorformaten aan de motorzijde: A1 voor het ene type servomotor-encoderaansluiting, A2 voor het andere. Het formaat van de encoderconnector van het specifieke motormodel bepaalt welke kabelvariant vereist is. Bevestig dit uit de MELSERVO MR-J3 servoversterker aansluitgids.

Vraag 2: Hoe wordt de dubbele folie + gevlochten afscherming aangesloten op de A1-connector?

De kabelafscherming eindigt bij de metalen behuizing van de A1-connector; de interne constructie van de connector zorgt voor een 360°-verbinding tussen de kabelafscherming en de metalen connectorbehuizing. Wanneer de A1-connector wordt aangesloten op de encoderaansluiting van de motor, voltooit het metaal-op-metaal contact het aardingspad van de afscherming naar het motorframe. Aan het CN2-uiteinde van de versterker eindigt de afscherming via de CN2-connectorbehuizing met de chassisaarde van de versterker.

Vraag 3: Kan de oliebestendige mantel van MR-J3ENCBL5M-A1-H bestand zijn tegen directe onderdompeling in snijvloeistof?

Oliebestendig betekent dat de mantel bestand is tegen degradatie door incidenteel contact met snijolie, nevel en spatten; het materiaal zwelt niet, barst of wordt broos door deze blootstelling. Directe onderdompeling in koelmiddelputten of voortdurende overstroming kan de ontwerpdoelstellingen overschrijden. Voor kabelsecties die direct worden blootgesteld aan voortdurende koelvloeistofoverstromingen kan een extra leidingbescherming of een kabel die specifiek geschikt is voor onderdompeling geschikt zijn.

Vraag 4: Welke MELSERVO-motorseries gebruiken de A1-encoderconnector op MR-J3ENCBL-kabels?

Het A1-connectorformaat is van toepassing op specifieke motormodellen in de HG-serie en aanverwante families - bevestig dit uit de kabelselectietabel van de Mitsubishi MELSERVO MR-J3 servoversterker-instructiehandleiding, waarin elk motormodelnummer wordt toegewezen aan het juiste ENCBL-kabeltype (A1 of A2). Het typeplaatje van de motor of de documentatie met het motoronderdeelnummer van Mitsubishi identificeert ook het formaat van de encoderconnector.
