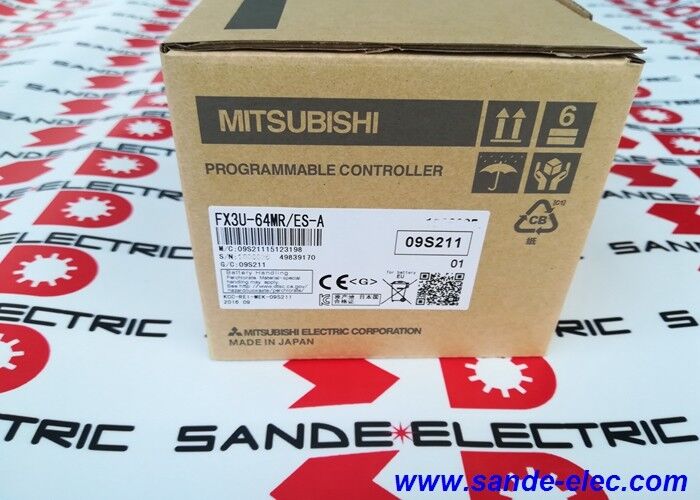

Nieuwe PLC Mitsubishi FX3U-64MR ES-A Programmable Logic Controller OEM

Mitsubishi FX3U-64MR/ES-A. MELSEC-F-serie PLC-hoofdeenheid 64 I/O, 32 DI / 32 Relay DO, 100 240VAC, 64K stappen, 65ns, RS-422, DIN Rail, 220×90×86mm

Overzicht

DeMitsubishi FX3U-64MR/ES-Ais de 64-punts relais-uitgangsvariant van de MELSEC FX3U van Mitsubishi's compacte PLC-serie.de wisselstroomvoorziening voor een breed bereik, de CPU, de ingangscircuits voor 32 kanalen en de relais-uitgangsfase voor nog eens 32.

Op de DIN-rail is de FX3U-64MR/ES-A 220 mm breed volgens compacte PLC-normen,Maar de afweging is een machine-klaar controller die vooraf is geassembleerd met alle basis geïntegreerd.

Het achtervoegsel "ES" identificeert de Europese specificatie en de "-A" aangeeft deze als de standaardversie van de wisselstroomvoorziening.Het relais-uitgangstype (R) maakt het de meest veelzijdige optie in het FX3U-64-assortiment: elk relaiscontact is potentiaalvrij en kan wisselingen maken tussen wisselstroom- en gelijkstroombelastingen tot 240 VAC of 30 VDC, tot 2 A per punt.

Verschillende uitgangskanalen kunnen volledig verschillende spanningsniveaus schakelen een derde aandrijft een 48VDC motorstarterspoelDeze belastingonafhankelijkheid per uitgang maakt relais-output PLC's de voorkeur voor panelen die meerdere spanningsrails mengen.

Met 65ns per basisinstructie is de FX3U CPU sneller dan de meeste controllers in zijn klasse – een nalatenschap van Mitsubishi's MELSEC-technische discipline die de prestaties van de scancyclus prioriteit geeft.Voor een 64-puntsmachine met een matig programma van 3De scanningcyclus loopt comfortabel onder de 3 ms, wat snel genoeg is voor de sequencing, interlocking en timergebaseerde besturing die de doeltoepassingen van de FX3U definieert.

Belangrijkste specificaties

64K stappen  Programmakapasiteit in context

Het programmageheugen met 64.000 stappen van de FX3U-64MR/ES-A is een aanzienlijke stap opwaarts ten opzichte van de FX3G- en FX3S-families.een typisch discrete machinebesturingsprogramma 50 trappen vergrendelde logica, 20 timer routines, 15 tel sequenties, 10 HMI data bewegen instructies, en 5 communicatie uitwisseling routines

Het 64K programmageheugen van de FX3U kan tien keer zoveel opnemen, waardoor ruimte is voor uitgebreide machinevarianten, proceslogging routines en communicatiebeheer zonder architectonische wijzigingen.

Voor toepassingen waarbij het onderhoud van de batterij onaanvaardbaar is of waarbij het programma een langere opslag moet doorstaan, wordt het programma tijdens de normale werking in een door de batterij ondersteunde RAM opgeslagen.een flash-ROM-geheugencassette (FX3U-FLROM-64L) die rechtstreeks in de cassette-aansluiting van het frontpaneel van de CPU wordt geïnstalleerd.

Wanneer de cassette is geïnstalleerd, gebruikt de CPU het programma van de cassette in plaats van het interne RAM ¢ de cassette bewaart gegevens zonder batterij, met een bewaargarantie gemeten in decennia.

Relay-outputs: veelzijdigheid en beperkingen

Een NC-relaiscontact maakt zich geen zorgen over het type spanning of stroom dat het schakelt AC, DC, 24V,48 V, 230V, laagfrequente signalen en resistieve of matig inductieve belastingen gaan allemaal door hetzelfde contactmechanisme.

De beperking is de schakelingssnelheid: relaiscontacten werken 10 ms (de FX3U-specificatie) en kunnen niet sneller worden ingeschakeld dan een paar Hz zonder versnelling van contact slijtage.

voor uitgangen die moeten schakelen bij snelheden die 10 ms benaderen of overschrijden ‡ stapper aandrijving pulsstromen, PWM-signalen,hoge-snelheid digitale uitgangen naar servoversterkers de relais-uitgang FX3U-64MR is niet de juiste keuze.

De transistor-uitgangsvarianten (FX3U-64MT voor NPN of FX3U-64MT/ESS voor NPN-brontype) schakelen in microseconden en verwerken uitgangsfrequenties tot 100 kHz.

De praktische selectieregel: relais-uitgangen voor 32 DO of minder kanalen die zelden schakelen (contactoren, magnetronen, pilootlichten, alarmbellen);transistoruitgangen wanneer een kanaal sneller moet schakelen dan 10 ms of een op pulsen gebaseerd apparaat moet aansturen.

Uitbreidingsarchitectuur Beyond 64 Points

De FX3U-64MR/ES-A begint bij 64 I/O-punten, maar is niet beperkt tot deze.Tot 24 uitbreidings-I/O-modules (FX2N- en FX3U-series) worden via directe busconnectoren aan de rechterkant van de hoofdunit aangesloten Geen kabel, alleen module-op-module verbinding.

Deze uitbreidingsmodules voegen digitale ingangen, digitale uitgangen (relais of transistors), analoge ingangen, analoge uitgangen en speciale I/O toe in standaard 8- of 16-kanaal-inkrementen.

De totale door de CPU te adresseren lokale I/O bereikt 256 punten.

Naast lokale uitbreiding communiceert de FX3U met externe I/O via CC-Link (gebruikend de speciale functiemodules FX3U-32CCL of FX3U-CCLIEF), waardoor de effectieve I/O-telling tot een totaal van 384 punten wordt uitgebreid.

Elke slot voor speciale functiemodules accepteert ook positioneringsmodules (FX3U-1PG, FX3U-2HC), seriecommunicatiemodules (FX3U-232-BD, FX3U-485-BD), temperatuurcontrollers (FX3U-4AD-TC),en Ethernet-adaptersHet resultaat is een controller die groeit met de machine vereiste zonder platform migratie.

Veelgestelde vragen

V1: Wat is het verschil tussen FX3U-64MR/ES en FX3U-64MR/ES-A?

Het ES-A-suffix verwijst naar de standaard versie van de wisselstroomvoorziening met 100 ∼ 240 VAC-invoer.

De aanduiding "-A" werd in bepaalde productdocumentatie toegevoegd om de standaard AC-eenheid te onderscheiden van optionele DC-toevoer- of speciale exportvarianten.

Voor praktische doeleinden zijn ES en ES-A in dezelfde toepassing uitwisselbaar.

V2: Kan de FX3U-64MR/ES-A rechtstreeks communiceren met Mitsubishi servoversterkers?

Niet alleen via de RS-422-poort.de FX3U vereist de positioneringsmodules FX3U-10PG of FX3U-20SSC-H voor een servoverbinding met puls-train of SSCNETIII-optische vezels.

De standaard RS-422-poort ondersteunt RS-232/RS-485 seriële communicatie met HMI-panelen, omvormers (via RS-485 met Mitsubishi FR-serie), streepjescodelezers en pc-interfaces niet servo-asbesturing.

Voor de volledige bediening van de servoas moet de juiste positioneringsmodule naast de hoofdeenheid worden aangegeven.

V3: Is de FX3U-64MR/ES-A voorzien van een ingebouwde real-time klok en blijft deze werken bij stroomstoring?

Ja, de FX3U-CPU bevat een geïntegreerde realtime-klok (RTC) met kalender- en tijdsfunctie die via het ladderprogramma toegankelijk is.

De RTC wordt bij stroomverlies behouden door de interne lithiumbatterie.

Wanneer de batterijspanning onder de drempel daalt, stelt de FX3U in een speciaal relais (M8005 en M8006 in de notatie FX3U) een laagbatterijsignaal in.die het programma kan gebruiken om een onderhoudsalarm te activeren voordat de batterij volledig uitvalt.

V4: Is de FX3U-64MR/ES-A compatibel met de GX Works2- en GX Works3-programmeringssoftware?

De FX3U wordt native ondersteund door GX Works2 (de huidige programmeringssoftware voor FX3U en andere MELSEC PLC-families).

GX Works3 is Mitsubishi's next-generation engineering-omgeving gericht op de iQ-R- en iQ-F-series ∙ het ondersteunt geen FX3U-programmering.

Voor nieuwe FX3U-projecten gebruik GX Works2.

Voor nieuwe projecten die in de toekomst naar iQ-R of iQ-F kunnen worden uitgebreid, moet in plaats daarvan de FX5U (iQ-F) worden gespecificeerd, omdat deze programmeerbaar is in GX Works3 en een soepeler migratietraject biedt.

V5: Wat is de maximale frequentie van de ingangsfrequentie van de hoge snelheidsteller en welke ingangen zijn toegewijd?

de FX3U-CPU bestaat uit 6 hoog snelheidstelkanalen (C235 tot en met C255 in de apparaattabel),met een maximuminvoerfrequentie van maximaal 100 kHz voor eenfasige en 50 kHz voor faseverschillen (A/B kwadrature).

De ingangen van de hogesnelheidsteller worden toegewezen aan specifieke ingangsterminals (X000 tot en met X007 afhankelijk van de configuratie).

Deze terminals worden door hardware-onderbreking aangedreven, ze tellen onafhankelijk van de CPU-scancyclus en zorgen ervoor dat er geen pulsverlies is, zelfs tijdens langere scancycli.

Voor standaardinvoer (X008 en hoger) geldt het op scancycli gebaseerde invoerfilter, met een standaardfiltertijd van 10 ms die voor een snellere respons tot 0 ms kan worden aangepast.
