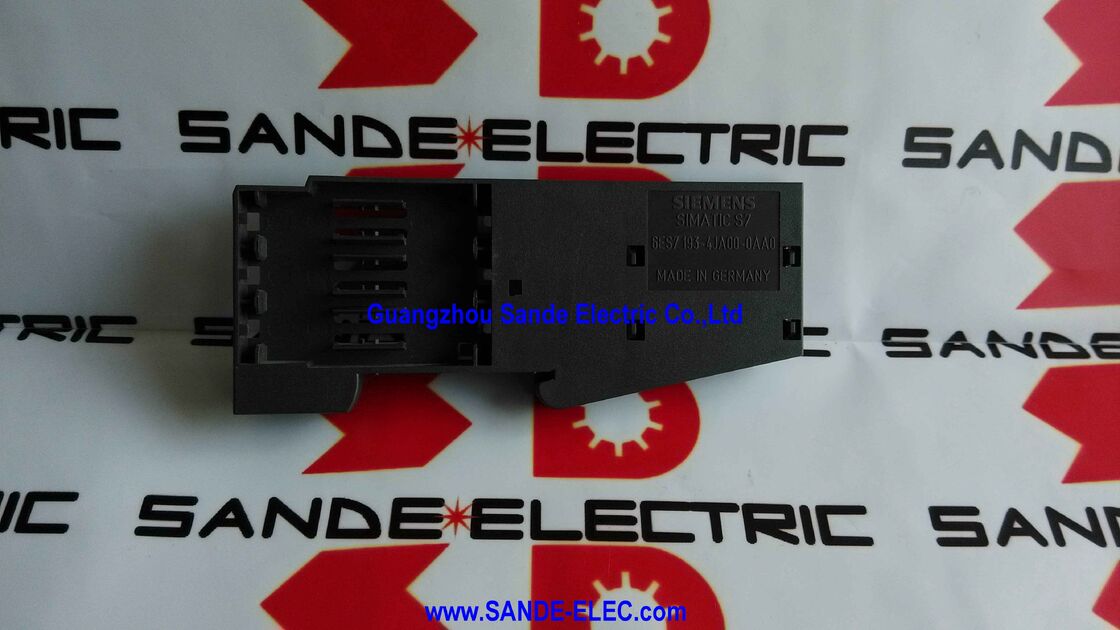

Simatic ET200S Terminal Module Siemens 6ES7193-4JA00-0AA0 OEM

Siemens 6ES7193-4JA00-0AA0 ∙ SIMATIC DP ET 200S Termination Module ∙ Onderdeel, 30×106×7.5mm, 0,05kg, Voltooiing Elektronische module rij

Overzicht

DeSiemens 6ES7193-4JA00-0AA0is de eindmodule voor het gedistribueerde I/O-systeem SIMATIC ET 200S het kleine maar noodzakelijke onderdeel dat elk ET 200S-station aan zijn rechterste uiteinde afsluit.

Op het eerste gezicht lijkt het op een triviaal stukje hardware: een dunne plastic en metalen module, 30 mm breed, 106 mm hoog, en slechts 7,5 mm diep, met een gewicht van 50 gram.

Maar zonder kan een ET 200S-station niet werken of creëert in sommige configuraties een open achtergrondbus die communicatiefouten kan veroorzaken, valse diagnostische alarmen,of beschadiging van de elektronische onderdelen van de achterkant.

De fysieke architectuur van het ET 200S-systeem plaatst een interface-module (IM 151) aan de linkerkant van elk station.gevolgd door krachtimodules en elektronische modules die zijn gemonteerd op hun eindmodules aan de overkant van de stationsrail.

De interne achtervlakbus de elektrische verbinding die alle modules in het station verbindt moet aan het rechter uiteinde gesloten zijn.

De afsluitmodule voert deze sluiting uit: zij zorgt voor de eindstop van de mechanische montage en voltooit de elektrische afsluiting van de interne busverbindingen.

An ET 200S station missing its termination module is like a backplane with an open connector — the dangling bus connections become a source of noise pickup and can prevent the interface module from correctly initialising the station.

De ET 200S-documentatie van Siemens specificeert de terminatie-module als een vereist onderdeel in elke stationsconfiguratie, niet als een optionele accessoire.

Vanwege de kleine afmetingen en het lichte gewicht is de eindmodule een van de componenten die het meest verloren gaan of vermist raken tijdens de installatie, wijziging,Of onderhoud .

Belangrijkste specificaties

ET 200S Architectuur Waarom beëindiging belangrijk is

De SIMATIC ET 200S is het granulaire gedistribueerde I/O-platform van Siemens, ontworpen om precies het juiste aantal I/O-punten op elke machine te plaatsen in plaats van overgrote I/O-modules te dwingen.

Elk ET 200S-station is module voor module opgebouwd: eerst de interface-module, daarna de stroommodules, daarna combinaties van 2-kanaals digitale invoermodules, 2-kanaals digitale uitvoermodules,twee-kanaals analoge modules, en andere gespecialiseerde elektronica, elk gekoppeld aan een terminalmodule die de veldbedrading draagt.

Het station kan zo klein zijn als één elektronische module of zo groot als de maximaal ondersteunde configuratie van de interface-module.

Binnen deze montage verbindt de interne bus alle modules van links naar rechts langs de DIN-rail.

De interface-module stuurt de bus aan de linkerkant, routert de PROFIBUS DP-communicatiegegevens, 24V gelijkstroomlogische stroom en module-identificatiesignalen over alle geïnstalleerde elektronische modules.

De bus moet aan de rechterkant worden beëindigd om reflectie te voorkomen en om aan de interfacemodule te signaleren dat de scan het eindpunt van het station heeft bereikt.

Zonder de beëindigingsmodule ontstaan er twee problemen. the last terminal module in the row lacks its right-side locking mechanism — some terminal module designs rely on the termination module's mechanical engagement to secure the last module firmly to the rail.

Elektrisch kan het open eind van de bus communicatiefouten veroorzaken in de diagnostische cyclus van de interface-module.Beide problemen worden opgelost door de terminatie module correct te installeren als het laatste element aan de rechterkant van elk ET 200S station.

Afmetingen en fysieke vorm 30×106×7,5 mm

De beëindigingsmodule is slim 7.5 mm diepte en 30 mm breedte zijn afgestemd op het profiel van de ET 200S-terminalmodule..

De 106 mm hoogte is afgestemd op de standaard ET 200S module hoogte, waardoor het uniform uiterlijk van het station op de DIN-spoor wordt gehandhaafd.

Deze afmetingen verklaren het gewicht van de module.

Ondanks zijn lichtgewicht is de behuizing van de eindmodule gemaakt van hetzelfde kunststof als andere ET 200S-componenten luchtverontreiniging) typisch voor omgevingen van controle-kasten.

De module vereist geen externe stroomvoorziening, geen configuratie en geen STEP 7-hardware-opstelling.het sluit de verbindingen die het ontvangt van de laatste actieve module in de rij.

Voorraad van de beëindigingsmodule  Praktische onderhoudsoverwegingen

Aangezien per ET 200S-station één eindmodule vereist is, heeft een installatie met meerdere ET 200S-stations in haar productieapparatuur een overeenkomend nummer nodig: ¥ één per geïnstalleerde station,plus een onderhoudsvoorraad.

Het gewicht van 0,05 kg en de compacte afmetingen betekenen dat meerdere eindmodules op een kleine ruimte kunnen worden opgeslagen met minimale kosten.

De meest voorkomende scenario's waarin de beëindigingsmodule een kritiek reserve wordt, zijn:

Uitbreiding van het station:Het toevoegen van elektronische modules aan een bestaand ET 200S-station vereist het verwijderen van de eindmodule, het inbrengen van de nieuwe modules en het opnieuw installeren van de eindmodule op de nieuwe rechterste positie.Als de afsluitmodule tijdens dit proces vermist of beschadigd raakt, kan het station niet weer in gebruik worden genomen.

Verplaatsing van het station:Het verplaatsen van een ET 200S-station tijdens de machineconfiguratie resulteert soms in het verlies van de eindmodule onder andere componenten tijdens de demontage.Een reserve bij de hand hebben vermijdt de vertraging van het wachten op een vervangende te bestellen en te leveren.

Inbedrijfstelling van het nieuwe station:When commissioning a new ET 200S station from individual component purchases — particularly in markets where components are sourced from multiple suppliers — the termination module may not be included with the module kit if ordered separatelyAls het op de materiaallijst staat, voorkomt dit vertragingen op de vergaderdag.

Veelgestelde vragen

V1: Is er één afsluitingsmodule per ET 200S-station of per rack vereist?

Er is één eindmodule per ET 200S-station vereist, met name één aan het rechterste uiteinde van de module-assemblage van elk station.

In tegenstelling tot sommige modulaire PLC-systemen waar per spoorsegment een afsluitcomponent nodig is,de ET 200S-architectuur maakt gebruik van één eindmodule per compleet station, ongeacht het aantal elektronica- en eindmodules dat in dat station is geïnstalleerd.

Als een installatie vier afzonderlijke ET 200S-stations heeft op verschillende machinelocaties, zijn vier eindmodules vereist.

V2: De module is als reserveonderdeel vermeld. Betekent dit dat deze oorspronkelijk bij andere ET 200S-onderdelen zat?

In de oorspronkelijke ET 200S-systeemlevering worden eindmodules meestal meegeleverd met het interface-modulepakket of als onderdeel van een stationskit.

De 6ES7193-4JA00-0AA0 wordt als reserveonderdeel vermeld omdat het voornaamste doel ervan op de markt is om verloren, beschadigde of ontbrekende eindmodules in bestaande installaties te vervangen.

Voor nieuwe ET 200S-stations die opnieuw worden gebouwd, moet de afsluitmodule expliciet worden opgenomen in de aankooplijst van onderdelen,omdat het wel of niet bij de bestellingen van afzonderlijke modules van distributeurs kan worden opgenomen.

V3: Kan de 6ES7193-4JA00-0AA0-terminatie-module worden gebruikt met zowel de PROFIBUS DP- als de PROFINET ET 200S-varianten?

De functie van de terminatie-module is mechanische en passieve elektrische bus terminatie zij draagt geen protocol-specifieke elektronica.

De 6ES7193-4JA00-0AA0 is fysiek compatibel met ET 200S-stations op basis van beide PROFIBUS DP-interface-modules (IM 151-1, IM 151-3 voor PROFINET),omdat de geometrie van de interne backplane busconnector over alle ET 200S-stationstypen gelijk is.

De terminatie-module sluit eenvoudigweg alle busverbindingen die het ontvangt van de laatste elektronische / terminale module in de rij, ongeacht het netwerkprotocol van het station.

Vraag 4: genereert het ET 200S-station een diagnostisch alarm als de terminatie-module ontbreekt?

The interface module can detect the absence of the termination module in some configurations — particularly when the station's configuration stored in the PROFIBUS master (STEP 7 HW Config) expects a specific station structure.

Als het station tijdens de busscan niet correct rapporteert, genereert de DP-master een diagnostische slaaffout.

In de praktijk kunnen sommige ET 200S-configuraties werken zonder onmiddellijk een kritiek alarm te genereren, maar de ontbrekende terminatie-module creëert een risico op intermitterende communicatiefouten,met name in elektrisch lawaaierige omgevingen.

Het installeren van de beëindigingsmodule is altijd de juiste actie, zelfs als er geen onmiddellijk alarm zichtbaar is.

V5: Wat is het maximum aantal elektronische modules dat in één ET 200S-station kan worden geïnstalleerd vóór de eindmodule?

Het maximale aantal elektronische modules per ET 200S-station is afhankelijk van de interface-modulevariant.maximaal 63 elektronische modules kunnen in één station worden geïnstalleerd (hoewel het praktische maximum vaak wordt beperkt door de capaciteit van de stroomvoorziening en de specifieke module-mix)Met IM 151-3 PN (PROFINET) is het maximum ook varianten-afhankelijk.

Ongeacht het aantal modules is precies één eindmodule vereist, altijd aan de rechterkant van het station, na de laatste elektronische module.
