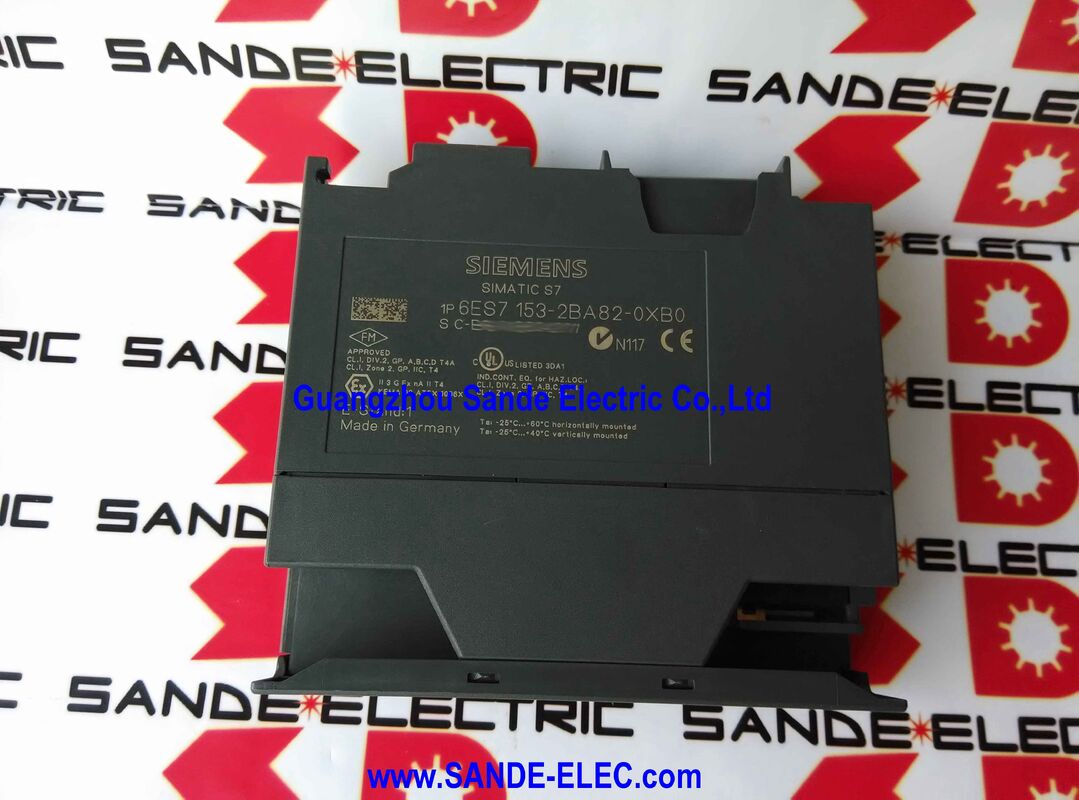

Simatic PLC Programmable Logic Controller DP Interface 6ES7153-2BA82-0XB0

Siemens 6ES7153-2BA82-0XB0 | SIMATIC ET 200M IM 153-2 HF-interfacemodule - PROFIBUS DP / 12 modules / redundantie / tijdstempel / 24VDC

De interfacemodule definieert het station

Binnen een ET 200M gedistribueerd I/O-station is de interfacemodule geen passief verbindingspunt; het is de identiteit van het station op het PROFIBUS DP-netwerk en de actieve beheerder van alles daarachter. De 6ES7153-2BA82-0XB0 beheert de scan van maximaal 12 S7-300 signaal-, functie- en communicatiemodules, vertaalt hun I/O-gegevens naar de 244 bytes invoer- en 244 bytes uitvoeradresruimten die de PROFIBUS DP-master leest en schrijft, en verzorgt alle diagnostische rapportage voor het station.

De aanduiding "HF" is van belang voor toepassingen die verder gaan dan de standaard externe I/O. HF identificeert een High Feature-interfacemodule - een module die verder gaat dan eenvoudige gegevensoverdracht naar redundantie, tijdstempels voor het opnemen van gebeurtenissenreeksen en de mogelijkheid om modules met een hogere dichtheid te hosten met 64 kanalen en 32 signalen per slot. Een standaard IM 153-2 zonder de HF-kwalificatie biedt deze mogelijkheden niet.

Belangrijkste specificaties

Redundantie en tijdstempels: geen optionele functies

Ontslagin de ET 200M-context betekent dat de IM 153-2 HF in een gepaarde configuratie kan werken: twee interfacemodules die hetzelfde modulerek bedienen via twee onafhankelijke PROFIBUS DP-verbindingen, één naar de actieve DP-master en één naar de stand-by. Wanneer de actieve controller uitvalt, is de DP-verbinding van de stand-by met het ET 200M-station al actief. Veld-I/O gaat zonder onderbreking door.

Tijdstempelregistreert de tijd van discrete signaalveranderingsgebeurtenissen op het ET 200M-stationniveau, met een resolutie die geschikt is voor het opnemen van procesgebeurtenissen. Dit wordt gebruikt bij post-incidentanalyse voor procesinstallaties, waarbij de volgorde van gebeurtenissen vóór een reis nauwkeurig moet worden gereconstrueerd. Een standaardinterfacemodule die geen tijdstempelmogelijkheden heeft, kan deze gegevens niet leveren; de IM 153-2 HF kan.

Vervangingsoverwegingen

Bij het vervangen van een defecte interfacemodule in een bestaand ET 200M-station, behoudt het behoud van de IM 153-2 HF-aanduiding het oorspronkelijke communicatieprofiel, de moduleslottoewijzing en de redundantieconfiguratie in de hardwareconfiguratie van de DP-master van het station. Het vervangen van een IM met lagere specificaties (een zonder redundantie of tijdstempel) verwijdert mogelijkheden waarvan de STEP 7-hardwareconfiguratie en het PLC-programma mogelijk afhankelijk zijn, waardoor mogelijk programmawijzigingen en herinbedrijfstelling nodig zijn.

Veelgestelde vragen

Vraag 1: Wat doet de IM 153-2 HF precies in een ET 200M-station?

Het verbindt het ET 200M-station als een DP-slave met het PROFIBUS DP-netwerk, beheert de interne backplane-scan van maximaal 12 S7-300-modules en draagt ​​hun I/O-gegevens in beide richtingen over. Het verwerkt ook diagnostiek op stationniveau, redundantieschakeling en tijdstempelgebeurtenisgegevens. Zonder de interfacemodule is het station niet aanwezig in het netwerk en kan het geen I/O-gegevens naar de DP-master overbrengen.

Vraag 2: Waarom is de HF-aanduiding belangrijk?

IM 153-2 HF omvat redundantiemogelijkheden, tijdstempels voor isochrone modus en ondersteuning voor modules met een hogere dichtheid. Basic IM 153-2-varianten bieden eenvoudiger aansluitfunctionaliteit. De HF-aanduiding is niet uitwisselbaar met standaardvarianten in stations waar redundantie en tijdstempels deel uitmaken van het systeemontwerp.

Vraag 3: Wat dragen redundantie en tijdstempels in de praktijk bij?

Redundantie zorgt voor continue stationbeschikbaarheid tijdens controllerfailover in S7-400H of andere redundante systeemconfiguraties - de ET 200M veld-I/O blijft online tijdens de transitie. Tijdstempels bieden gebeurtenismarkering van minder dan een milliseconde op I/O-niveau, essentieel voor het vastleggen van gebeurtenissenreeksen in procesinstallaties waar tripanalyse een exacte volgorde van signaalwijzigingen vereist.

Vraag 4: Welke communicatiefuncties biedt de module naast het standaard DP-slavegedrag?

De module ondersteunt PROFIBUS DP-functies, waaronder SYNC- en FREEZE-opdrachten voor gesynchroniseerde uitvoerupdates en invoerbevriezing, plus directe gegevensuitwisseling (kruiscommunicatie) tussen DP-slaves zonder routering via de master. Deze kenmerken zijn gedefinieerd in de PROFIBUS DP-specificatie en maken een nauwere coördinatie mogelijk tussen gedistribueerde stations in STEP 7-geconfigureerde systemen.

Vraag 5: Wat moet worden gecontroleerd voordat u dit onderdeel ter vervanging bestelt?

Bevestig: (1) het onderdeelnummer van de geïnstalleerde module is 6ES7153-2BA82-0XB0 of een IM 153-2 HF-equivalent; (2) het station is ET 200M; (3) het systeem gebruikt PROFIBUS DP met redundantie en tijdstempels actief in de STEP 7-hardwareconfiguratie; (4) het station biedt plaats aan maximaal 12 S7-300-modules; (5) de voeding is 24V DC. Deze punten bevestigen dat de vervangende module overeenkomt met het oorspronkelijke stationsontwerp.
