Siemens PLC Programmeerbare Logische Controller Relais 6ES7216-2AD00-0XB0

Siemens 6ES7216-2AD00-0XB0 | SIMATIC S7-200 CPU 216 — DC-voeding, 4K Programma / 2.5K Data, 24 DI DC + 16 DO DC, 2 PPI/Freeport Poorten, Compact PLC

Overzicht

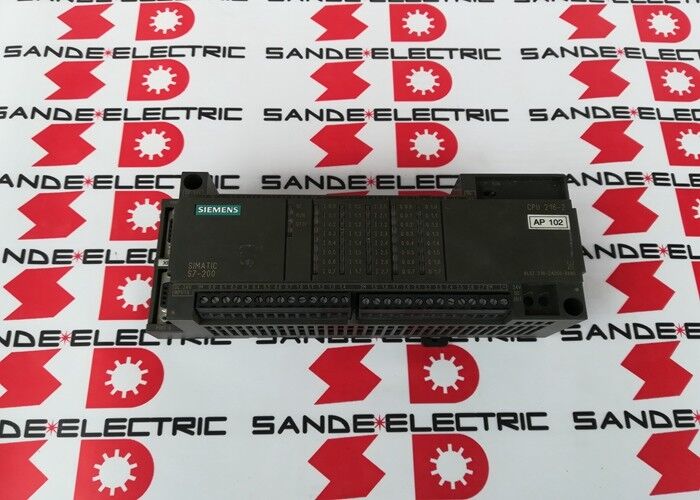

De Siemens 6ES7216-2AD00-0XB0 is de CPU 216 compacte unit voor de SIMATIC S7-200 — de grootste standaard CPU in de oorspronkelijke S7-200 familie, die alles wat een complete PLC nodig heeft in één DIN-rail-gemonteerde module combineert: de processor, de 24V DC-voeding, 24 digitale ingangen, 16 transistoruitgangen en twee seriële communicatiepoorten.

Wat de S7-200 CPU 216 in zijn tijd onderscheidde, was deze I/O-dichtheid — 40 ingebouwde I/O-punten, allemaal in één unit — waardoor in een aanzienlijk deel van de machinebesturingsapplicaties geen uitbreidingsmodules nodig waren, wat zowel de hardwarekosten als de paneelruimte verminderde.

Het S7-200 platform bezette het compacte PLC-segment in het automatiseringsportfolio van Siemens van het midden van de jaren '90 tot de jaren 2000, en vulde de kloof tussen de eenvoudigere LOGO! logische modules en het capabelere modulaire S7-300 systeem.

De CPU 216 was het vlaggenschip van het oorspronkelijke S7-200-assortiment, en de -2AD00-0XB0-variant specificeert de DC-in / DC-out versie — DC-voeding ingang en transistor DC-uitgangen in plaats van de relaisuitgangsvariant.

Dit onderscheid is significant voor machineontwerpers: transistoruitgangen schakelen in microseconden (waardoor hoogfrequente pulsuitgangen mogelijk zijn voor stappenmotor- en positioneringstoepassingen), hebben een vrijwel onbeperkte schakellevensduur en kunnen 24V DC-belastingen direct aansturen (source of sink) zonder de beperkingen van de contactlevensduur en schakelsnelheid van relaisuitgangen.

De 4K woorden aan programmageheugen was aanzienlijk voor zijn tijd en blijft voldoende voor veel eenvoudige machinebesturingstaken.

Een typisch S7-200 ladderprogramma voor een machine met 20 ingangscondities, 10 timer/teller-sequenties en 12 uitgangsacties neemt 500–1500 woorden in beslag — ruim binnen de 4K-limiet.

Complexere programma's met uitgebreide datamanipulatie, PID-regelingen en communicatieroutines kunnen de 4K-grens benaderen bij veeleisende toepassingen, wat deel uitmaakte van de motivatie van Siemens om de grotere CPU 222/224/226 varianten in de volgende generatie uit te brengen.

Belangrijkste Specificaties

Twee RS485 Poorten — PPI en Freeport Mogelijkheden

De twee RS485 communicatiepoorten van de CPU 216 bieden de connectiviteit van het systeem met programmeertools, HMI-panelen, toezichtsystemen en andere seriële apparaten:

PPI (Point-to-Point Interface): Siemens's native S7-200 seriële protocol — een token-ring-compatibel multi-drop netwerk waarbij de CPU 216 deelneemt als slave, master of beide.

PPI wordt gebruikt voor programmering (STEP 7-Micro/WIN maakt verbinding via PPI), voor het aansluiten van het TD 200 tekstdisplay of OP operatorenpanelen, en voor PLC-naar-PLC data-uitwisseling in multi-CPU netwerken. PPI's maximale netwerk ondersteunt tot 32 knooppunten op een enkel segment.

Freeport-modus: Wanneer geconfigureerd voor Freeport, werkt de poort als een standaard RS485 seriële interface onder volledige controle van het ladderprogramma van de gebruiker.

Het programma verzendt en ontvangt bytes via de seriële poort met behulp van XMT (transmit) en RCV (receive) instructies, waarbij het protocol wordt geïmplementeerd dat het aangesloten apparaat vereist — ASCII-berichten naar een barcodescanner, Modbus RTU naar een energiemeter, RS485-communicatie naar een printer of weegschaal, of elk ander serieel protocol dat het aangesloten apparaat gebruikt.

Freeport-modus is het mechanisme van de S7-200 voor het integreren van seriële apparaten van derden zonder extra communicatiemodules te vereisen.

Met twee poorten kan de CPU 216 tegelijkertijd een PPI-verbinding voor programmering en HMI (op poort 0) onderhouden, terwijl een Freeport-verbinding met een veldapparaat (op poort 1) wordt uitgevoerd — of twee onafhankelijke Freeport-verbindingen met twee verschillende apparaten uitvoeren.

24 DI en 16 DO — I/O-configuratiedekking

De ingebouwde 24 digitale ingangen en 16 digitale uitgangen — 40 I/O-punten in totaal — dekken een machineconfiguratiebereik dat een groot deel van de praktische compacte machineapplicaties omvat:

De 24 ingangen zijn geschikt voor: alle eindschakelaars, naderingssensoren op transportbanden en mechanismen, bewakingscontacten van veiligheidsrelais, drukknopen van de operator, keuzeschakelaars voor modi, deur- en bewakersvergrendelingen, productdetectiesensoren en foutmeldingen van externe apparatuur.

De 16 uitgangen sturen aan: motorcontactors, solenoïdekleppen (pneumatisch en hydraulisch), indicatielampjes, alarmapparaten, relaisspoelen (voor spanningsconversie naar hogere belastingen), stappenmotorrichting en -enable, en spindelstart/stop-signalen.

Voor machines die meer I/O nodig hebben, wordt het S7-200 uitbreidingsmodule systeem (EM-serie) aan de rechterkant van de CPU 216 op de uitbreidingsbus bevestigd, waardoor per module 8, 16 of 32 extra digitale of analoge I/O-punten worden toegevoegd.

De maximale uitbreidbare I/O van de CPU 216 is afhankelijk van de totale systeemlimieten — voeding capaciteit, aantal uitbreidingsmodules en de I/O-configuratie van de CPU — maar overschrijdt aanzienlijk de 40 ingebouwde punten.

De transistoruitgangen met een nominale waarde van 0,5A per kanaal bieden directe aansturingsmogelijkheden voor standaard 24V DC spoelcontactors (typisch 0,05A–0,2A), solenoïdeklepspoelen (0,1A–0,3A bij 24V) en indicatielampjes (0,02A–0,1A LED).

Voor belastingen die 0,5A overschrijden of AC-spanning vereisen, dienen tussenliggende relais als stroom- en spanningsomvormers tussen de transistoruitgangen van de CPU 216 en de veldapparaten.

Programmeren met STEP 7-Micro/WIN

De S7-200 wordt geprogrammeerd met STEP 7-Micro/WIN — een Windows-gebaseerde engineeringomgeving die een volledige ladderlogica programmeerinterface, online monitoring en diagnostische toegang biedt voor alle S7-200 varianten.

Micro/WIN communiceert met de CPU 216 via de RS485-poort via een PC/PPI-kabel of USB-PPI-adapter, die converteert tussen de USB-poort van de pc en het RS485 PPI-protocol.

Binnen Micro/WIN bouwt de programmeur de ladderlogica, voert timer- en tellerparameters in, definieert de symbolische adressen voor de I/O-punten en downloadt het voltooide programma naar de CPU.

De online monitoringmodus stelt de programmeur in staat om de live status van alle ingangen, uitgangen, interne relais, timers en tellers te bekijken terwijl het programma draait — essentieel voor inbedrijfstelling en probleemoplossing.

De S7-200 instructieset omvat de standaard ladderlogica functies (bitlogica, timers, tellers, vergelijking, wiskunde) plus de applicatie-specifieke functies die het echt nuttig maken voor machinebesturing: snelle tellers voor encoderfeedback en puls-telling, interruptroutines voor tijd-kritieke gebeurtenissen, PID-regelingen voor analoge procesbesturing, en de XMT/RCV seriële communicatie-instructies.

Veelgestelde Vragen

V1: De CPU 216 heeft 4K woorden programmageheugen. Kan dit worden uitgebreid?

De 4K woorden programmageheugen in de CPU 216 is vast — het kan niet worden uitgebreid met externe geheugenkaarten. Dit was een kenmerk van de oorspronkelijke S7-200 generatie; latere CPU-varianten (CPU 221/222/224/226) boden meer ingebouwd geheugen.

Als een programma groter wordt dan 4K woorden, zijn de enige opties om het programma te optimaliseren om de grootte te verminderen, of om te upgraden naar een CPU-variant met meer geheugen.

De -2AD00-0XB0 is een eerdere generatie; de -2AD23-0XB0 (CPU 226) uit dezelfde familie biedt 24K bytes (12K woorden) programmageheugen.

V2: Kunnen de transistoruitgangen 24V DC relaisspoelen direct aansturen?

Ja. Standaard 24V DC relaisspoelen verbruiken 50–200mA, ruim binnen de 0,5A per kanaal rating van de transistoruitgangen van de CPU 216.

De uitgangen kunnen stroom aansturen (source, PNP-type) of afvoeren (sink, NPN-type) — de specifieke configuratie hangt af van de bedrading van de variant.

Voor belastingsbescherming is het een goede gewoonte om een vrijloopdiode aan te sluiten over inductieve belastingen (relaisspoelen, solenoïdeklepspoelen) om de spanningspiek te onderdrukken die wordt gegenereerd wanneer de uitgang uitschakelt.

Veel relaismodules en solenoïdeklepmanifolds bevatten deze diode intern; voor kale spoelbelastingen moeten externe diodes worden toegevoegd.

V3: Is de 6ES7216-2AD00-0XB0 compatibel met STEP 7 (de programmeeromgeving voor S7-300/400), of alleen met Micro/WIN?

De S7-200 CPU 216 wordt exclusief geprogrammeerd met STEP 7-Micro/WIN — het is niet compatibel met STEP 7 Classic, TIA Portal of andere Siemens programmeeromgevingen voor de S7-300, S7-400 of S7-1200/1500.

De S7-200 gebruikt een volledig andere instructieset, geheugenorganisatie en communicatieprotocol dan de grotere S7-platforms.

Overstappen van S7-200 naar een huidig platform (S7-1200 of S7-200 SMART) vereist het herschrijven van het programma in de engineeringomgeving van het nieuwe platform.

V4: Welke ingebouwde snelle telcapaciteit heeft de CPU 216?

De S7-200 CPU 216 bevat snelle tel-ingangen die pulssignalen sneller kunnen tellen dan de normale PLC-scan cyclus — waardoor toepassingen mogelijk zijn zoals encoderpositiefeedback en productie-telling van inductieve naderingssensoren.

De specifieke ingangen (X0 en aangrenzende ingangen) ondersteunen tel snelheden tot 2kHz voor incrementele telling, 1kHz voor A/B-fase kwadratuur telling (voor roterende encoders).

Deze tellers werken in hardware, onafhankelijk van de PLC-scan, en de geaccumuleerde telling is leesbaar door het ladderprogramma via speciale registers (HC0, HC1, etc.).

V5: De -0XB0 suffix werd gevolgd door bijgewerkte versies. Is het 6ES7216-2AD00-0XB0 programma compatibel met latere S7-200 varianten?

Programma's geschreven voor de CPU 216 (6ES7216-2AD00-0XB0) zijn grotendeels compatibel met latere S7-200 CPU's (CPU 221/222/224/226) op instructie niveau — dezelfde ladderinstructies werken op alle S7-200 varianten.

Echter, verschillen in geheugenorganisatie (verschillende adresbereiken voor uitbreidings-I/O), verschillende aantallen ingebouwde I/O-punten en verschillende speciale geheugenbit-toewijzingen betekenen dat programma's adresaanpassingen kunnen vereisen bij migratie naar een andere CPU-variant.

STEP 7-Micro/WIN biedt tools voor het controleren en aanpassen van programma's tijdens migratie. Directe programmaoverdracht zonder aanpassing is over het algemeen niet mogelijk tussen significant verschillende CPU-types.
