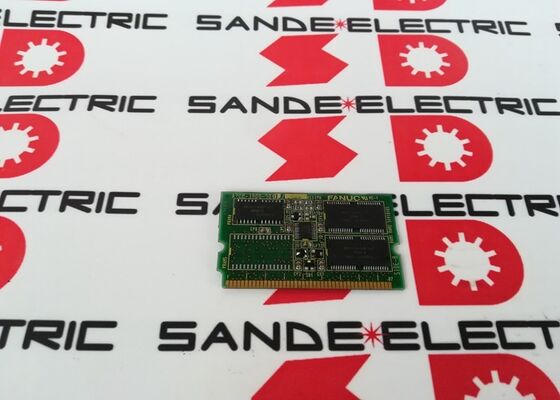

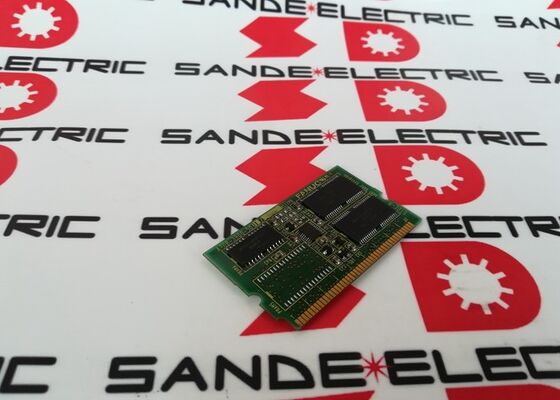

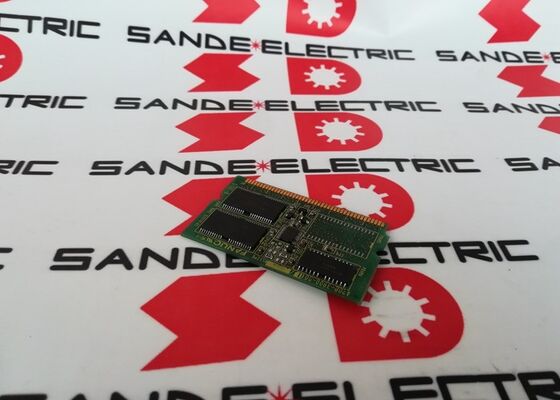

USED FANUC A20B-3900-0041 Geheugenkaart Circuit Board A20B39000041 A2OB-39OO-OO41

A20B-3900-0041 ∙ FANUC i-serie 8MB DRAM geheugen module ∙ 16i / 18i / 20i / 21i / DIMM Plug-In / A20B-3900 serie

A20B-3900 Plug-in geheugenmodules voor CNC van de i-serie

De A20B-3900-serie is FANUC's familie van plug-in geheugenmodules voor het CNC-platform van de i-serie.Deze compacte DIMM-formaat boards toe te voegen specifieke geheugenbronnen aan de CNC mainboard CPU en geheugen architectuur:

van modules:Flash-ROM-modules voor het opslaan van systeemsoftware en optieprogramma's. De A20B-3900-0014 (4MB FROM) en A20B-3900-0060 (FROM) zijn voorbeelden uit deze familie.

DRAM-modules:De A20B-3900-0041 (8MB DRAM) is de DRAM-module bevestigd voor het i-serie platform.

Deze modules worden rechtstreeks aangesloten op het CNC-hoofdbord small, self-contained boards that slide into defined connector positions alongside the CPU card and other functional modules.

Belangrijkste specificaties

A20B-8100-0135 Configuratie Waar deze module zich bevindt

Fixtech.com bevestigt dat de A20B-3900-0041 wordt gekoppeld aan de A20B-3300-0050 CPU-kaart in het A20B-8100-0135 hoofdbord.

De tussenhaak "A20B-3300-0050 ((A20B-3900-0041) " geeft aan dat de DRAM-module rechtstreeks in de CPU-kaart aansluit of zich ermee koppelt. De twee werken samen als de CPU-processor- en geheugen-eenheid.

Toepassingsscenario's

Fout in de DRAM van de i-serie:Een FANUC 18i-A CNC ontwikkelt geheugenfout alarmen of slaagt niet in het opstarten van een POST (Power-On Self Test) fout veroorzaakt door defect DRAM. De A20B-3900-0041 DRAM module wordt vervangen.CNC boot voltooit normaal.

CNC-geheugenvergroting of -hernieuwing:De A20B-3900-0041 wordt vervangen naast FROM-modules om het bekende goede geheugen van de CNC-controller te herstellen.

Veelgestelde vragen

V1: Is A20B-3900-0041 een DRAM-module of een FROM-module?

"DRAM Dimm geheugen module / 8 MB geheugen voor de Fanuc 16i, 18i, 20i en 21i besturing. " Dit is een DRAM (vluchtig werkgeheugen) module niet een FROM (niet-vluchtige Flash ROM) module.De A20B-3900-0014 is de afzonderlijke FROM-module voor een vergelijkbaar platform van de i-serie.

V2: Heeft de vervanging van A20B-3900-0041 gevolgen voor opgeslagen CNC-parameters of -programma's?

Als DRAM is de A20B-3900-0041 vluchtig – ze verliest haar inhoud wanneer de CNC-aandacht is uitgeschakeld.Het vervangen van de DRAM-module heeft geen invloed op permanente CNC-gegevens.

V3: Kan A20B-3900-0041 vóór de installatie op de testbank worden getest?

Net als elk DRAM-apparaat vereist de A20B-3900-0041 een host-systeem om te testen of het adres, gegevens en besturingssignalen van de CPU-kaart nodig heeft om te worden uitgeoefend.

V4: Welke storingsverschijnselen wijzen op A20B-3900-0041 als de fout?

CNC-falen bij het voltooien van POST (Power-On Self Test), geheugenpariteitsfoutalarm,of willekeurige CNC-resets die samenhangen met de CNC-operatietemperatuur (warme DRAM-cellen die falen onder thermische spanning) geven allemaal aan dat de DRAM-module verdacht isDe POST-geheugentest van de CNC oefent specifiek DRAM uit bij opstarten. Een POST-geheugenfoutwaarschuwing wijst rechtstreeks naar de DRAM-module.
