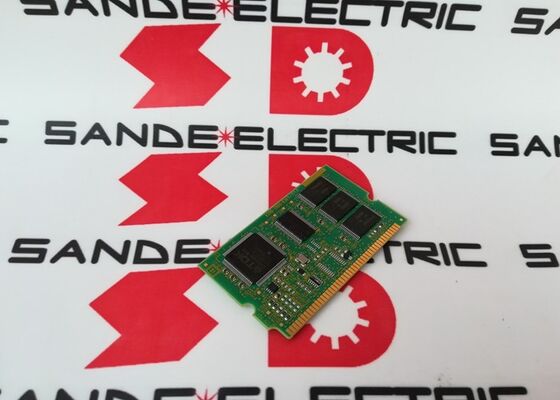

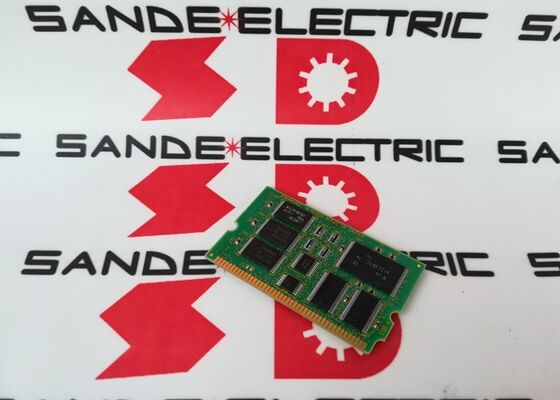

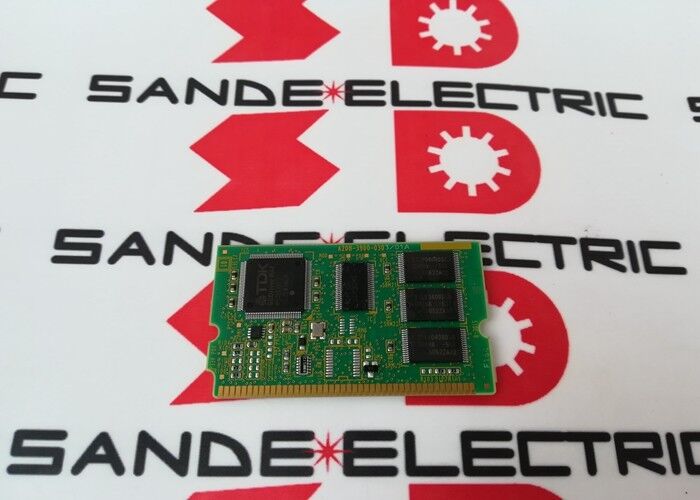

Nieuw Fanuc PCB-bord A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 FANUC FROM/SRAM Memory Module Flash ROM en SRAM gecombineerd / CNC geheugenkaart / A20B-3900 serie

FROM + SRAM ¢ Twee geheugentechnologieën, één module

De A20B-3900-0303 combineert twee fundamenteel verschillende geheugensoorten in één plug-in-module:

FROM (Flash-geheugen voor alleenlezen):Een niet-vluchtig geheugen dat zijn inhoud permanent bewaart zonder stroom of batterij back-up. FROM slaat de kernsoftware van de CNC op, de kernel van het besturingssysteem, de firmware van de bewegingsbediening,PMC-ladderprogrammaDeze inhoud overleeft stroomcycli en batterijfalen zonder verlies.Het bijwerken van FROM vereist een opzettelijke schrijfoperatie met behulp van de boot-mode software loader van FANUC.

SRAM (statisch geheugen met willekeurige toegang):Hoog snelheidsvluchtig geheugen dat wordt gebruikt voor operationele gegevens tijdens CNC-uitvoeringen, offsettabellen voor gereedschappen, werkcoördinatensystemen, macro-variabelen en andere vaak geopende gegevens.In tegenstelling tot de CMOS RAM-modules die in oudere CNC-generaties werden gebruikt, vereist de SRAM in de modules A20B-3900 geen back-up van de batterij, omdat de FROM van de CNC de primaire configuratiegegevens al opslaat.

Belangrijkste productinformatie

Wat wordt opgeslagen in

Het FROM-gedeelte van A20B-3900-0303 bevat:

CNC-systeemsoftware:De FANUC CNC-operatiekernel is de real-time software die de asinterpolatie, PMC-uitvoering, operator display en alle CNC-functies beheert.Deze software wordt geleverd door FANUC en kan niet door de eindgebruiker worden gewijzigd.

Optie software:Gelicentieerde CNC-optiefuncties (bijv. geavanceerde contourcontrole, AI-controle, stijf tikken,conversatieprogramma's) ?? opgeslagen in FROM als afzonderlijke software-modules die actief zijn wanneer de overeenkomstige optielicentie wordt geregistreerd.

PMC-ladderprogramma:De PLC-sequentielogica van de werktuigmachine, die het beheer van gereedschapsveranderingen, koelvloeistof, deurvergrendelingen en alle automatisering van de machine regelt.

Macroprogramma's (O9000­O9999):Op maat gemaakte macro-programma's en geconcentreerde cyclusdefinities die op het niveau van de machine zijn geïnstalleerd, worden voor betrouwbare duurzaamheid in FROM bewaard.

Toepassingsscenario's

FROM modulefout:Een FANUC CNC ontwikkelt systeemstartfouten, willekeurige FROM checksum fouten of software corruptie symptomen.Vervanging vereist een volledige FROM-herlaad gevolgd door parameter- en programmaherstel vanaf back-up.

CNC-systeem herbouwen:De A20B-3900-0303 is leeg geïnstalleerd, alle FROM-softwarebestanden, parameters,en programma's worden geladen vanaf de volledige back-up set van de machine.

Veelgestelde vragen

V1: Waarom moeten alle FROM-bestanden, parameters en programma's opnieuw worden geladen na vervanging van A20B-3900-0303?

De FROM-sectie van de module slaat de systeemsoftware van de CNC en de PMC-ladder op, die niet op een andere locatie in de CNC-besturingseenheid worden opgeslagen.Een nieuwe of vervangende A20B-3900-0303 begint leeg. Zonder het laden van de FROM-bestanden kan de CNC niet opstarten. Zonder het herstellen van parameters en programma's kan de CNC niet correct werken, zelfs na het laden van FROM.een geverifieerde back-up van al deze datasets is essentieel voordat de FROM-module wordt vervangen.

V2: Welke back-uptools zijn nodig om gegevens van A20B-3900-0303 op te slaan en te herstellen?

FROM-bestanden worden met behulp van FANUC's Boot-scherm of CNC-software-loader Parameters en programma's worden bijgehouden via het SYSTEM-instellingen scherm van de CNC met behulp van serie RS-232, Ethernet of geheugenkaartinterfaces. Voor systemen van de serie 30i/31i/32i (de doelplatforms voor A20B-3900-030x-modules),Ethernet-gebaseerde FANUC FOCAS2-communicatie biedt de meest betrouwbare back-upmethode voor grote gegevens.

V3: Is A20B-3900-0303 uitwisselbaar met A20B-3900-0298 (32MB FROM / 2MB SRAM)?

Verschillende varianten in de A20B-3900-030x-familie hebben verschillende SRAM-capaciteiten en kunnen verschillende CNC-optieconfiguraties bedienen.De hardware-specificatie van CNC bepaalt welke FROM/SRAM-modulevariant correct is. Het monteren van een module met de verkeerde SRAM-capaciteit veroorzaakt CNC-geheugenconfiguratiefouten.Bevestig het vereiste onderdeelnummer op het etiket van de geïnstalleerde module en de toepasselijke FANUC-hardwaredocumentatie.

V4: Wat betekent "Core Exchange Required" voor A20B-3900-0303?

Onder kernruil wordt verstaan dat het vervangingsbeleid van de leverancier vereist dat de oude module wordt teruggestuurd bij aankoop van een vervangende module ∙ de teruggestuurde (kern) module wordt gerepareerd en weer op voorraad wordt gebracht.Dit beleid is gebruikelijk voor FANUC-geheugenmodulesDe technische vereiste van de gebruiker is ervoor te zorgen dat de oude module beschikbaar is voor retouruitwisseling als voorwaarde voor de transactie.

V5: Als de CNC met succes opstart, maar parameterfouten geeft, is de A20B-3900-0303 dan mislukt?

Een succesvolle opstart met parameterfouten geeft aan dat de FROM-sectie (die systeemsoftware bevat) functioneert, maar dat de parameter/gegevenssectie is beschadigd of gewist.Dit kan gebeuren na: een FROM-module vervangen (parameters nog niet opnieuw geladen), een batterijgerelateerd geheugenverlies (indien van toepassing op het specifieke module-type) of een handmatige geheugenruimte.Laad de correcte parameters uit de back-up voordat u concludeert dat de module heeft gefaald.
