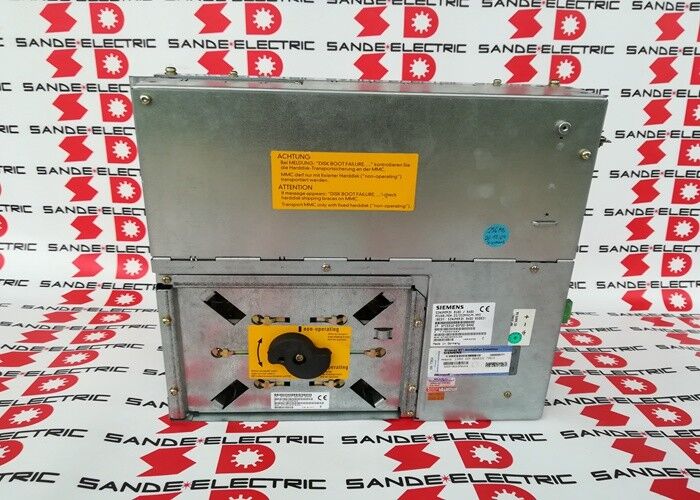

Siemens 6FC5210-0DF02-0AA0 | SINUMERIK 810D / 840D PCU50 Paneelbesturingseenheid — Pentium II / Windows NT4.0

Onderdeelnummer: 6FC5210-0DF02-0AA0

Fabrikant: Siemens AG (Duitsland)

Producttype: PCU50 — Paneelbesturingseenheid

Het venster van de operator naar de machine

De 6FC5210-0DF02-0AA0 is de PCU50 (Paneelbesturingseenheid) voor Siemens SINUMERIK 810D en 840D CNC-systemen. Het is het computerplatform achter de operatorinterface — de eenheid die de HMI Advanced-software uitvoert, het CNC-display rendert, operatorinvoer verwerkt en communiceert met de NCU (Numerical Control Unit) om machinebewerkingen te coördineren.

In de SINUMERIK-architectuur bevindt de PCU50 zich tussen het bedieningspaneel (toetsenbord en display) en de NCU. De NCU beheert de real-time CNC-besturingsberekeningen. De PCU50 beheert de menselijke interface — programma-beheer, invoer van gereedschapcorrecties, weergave van machinestellingen en programma-bewerking. Beide moeten operationeel zijn om de CNC volledig functioneel te maken.

De Pentium II / 333 MHz-processor en 128 MB RAM-specificatie plaatsen deze eenheid in de SINUMERIK 840D-generatie van eind jaren '90 tot begin jaren 2000. Het draait Windows NT 4.0 met HMI Advanced, wat Siemens' operatorinterface-software is voor 840D-systemen (OS-configuratie: BS003). Een harde schijf is inbegrepen in de PCU50-behuizing, gemonteerd op een trillingsdempende plaat — een defectgevoelig onderdeel op oudere eenheden dat kan worden aangepakt met SSD- of flash-vervangingskits.

HMI Advanced en Softwareconfiguratie

HMI Advanced is Siemens' operatorsoftwarepakket voor SINUMERIK 840D. Het biedt de standaard CNC-operatorinterface: programma-selectie en -bewerking, gereedschapsbeheer, weergave van machinestellingen, alarmbeheer en asstatusbewaking. De softwareversie op de geïnstalleerde PCU50 moet overeenkomen met de systeemsoftwareversie van de NCU. Incompatibele HMI- en NCU-softwareversies veroorzaken interfacefouten en kunnen correcte operatorcommunicatie voorkomen.

Bij het vervangen van een PCU50 moet de HMI-softwareconfiguratie — inclusief machinespecifieke cycli, klantspecifieke schermaanpassingen en aandrijfparameters waarnaar op HMI-niveau wordt verwezen — van de originele eenheid worden geback-upt voordat deze wordt vervangen.

Belangrijkste specificaties

Veelgestelde vragen

V1: Het SINUMERIK 840D-display is leeg of bevroren. De NCU draait (as-aandrijvingen zijn online). Is de PCU50 de oorzaak?

Een functionerende NCU met een leeg of bevroren HMI-display is de klassieke presentatie van een defecte PCU50. De interne NC-status-LED van de NCU moet worden gecontroleerd om te bevestigen dat de NC actief is. Als de NC normaal draait en alleen de HMI niet reageert, is de PCU50 defect — typisch de harde schijf, de Windows NT-opstartpartitie of de interne voeding van de PCU50.

V2: De PCU50 start op naar Windows NT, maar HMI Advanced start niet of geeft een foutmelding. Wat moet worden gecontroleerd?

Een PCU50 die opstart naar Windows, maar HMI Advanced niet kan starten, duidt meestal op een beschadigde HMI-installatie, een defecte NCU-communicatielink (controleer de MPI- of PROFIBUS-verbinding tussen PCU en NCU), of een mismatch in softwareversies tussen de HMI en de NCU. Controleer eerst de NCU-verbinding — HMI Advanced vereist actieve NCU-communicatie om te initialiseren.

V3: De harde schijf van de PCU50 is defect. Kan deze worden vervangen zonder de machineconfiguratie te verliezen?

De harde schijf bevat de Windows NT-installatie, de HMI Advanced-software en alle machinespecifieke cycli en configuraties. Een back-up moet worden gemaakt voordat er werkzaamheden aan de harde schijf worden uitgevoerd — hetzij een volledige schijf-image, hetzij een SINUMERIK-specifieke back-up via de Siemens PCU-FLASH- of archief-tools. Zonder back-up gaan machinespecifieke gegevens verloren en moeten deze opnieuw worden aangemaakt op basis van MTB-documentatie. SSD- of CompactFlash-upgradekits zijn beschikbaar om de draaiende harde schijf te vervangen door solid-state opslag.

V4: Kan een vervangende 6FC5210-0DF02-0AA0 van een andere machine worden gebruikt?

De PCU50-hardware is niet machinespecifiek, maar de softwareconfiguratie wel. Een vervangende PCU50 van een andere machine start op met de HMI-configuratie van de vorige machine. Voordat deze de nieuwe machine kan bedienen, moet de juiste machinespecifieke softwareconfiguratie vanuit een back-up worden hersteld. Gebruik nooit een machine met de HMI-configuratie van een andere machine zonder alle parameters te hebben geverifieerd.

V5: Wat is het huidige Siemens-equivalent voor een SINUMERIK 840D-systeemupgrade?

SINUMERIK 840D sl (Solution Line) met PCU50.5 of de geïntegreerde NCU 7x0-eenheden met HMI sl zijn de huidige generatie-equivalenten. Migratie van 840D naar 840D sl is een volledige vervanging van het besturingssysteem — alle hardware, bedrading en software moeten worden bijgewerkt. De machinebouwer of Siemens-servicepartner moet worden geraadpleegd voor een migratiebeoordeling.
