Nieuwe Siemens 6FX2002-2CA80-1AK0 6FX20022CA801AK0 6FX2OO2-2CA8O-1AKO

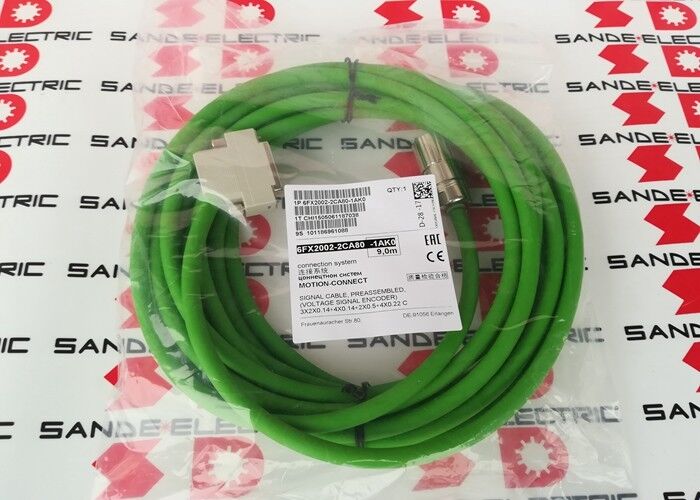

6FX2002-2CA80-1AK0 | Siemens encodersignaalkabel - voorgemonteerd / 12 m / trailing-type / SIMODRIVE servofeedback

Encodersignaalkabel voor SIMODRIVE servosystemen

De 6FX2002-2CA80-1AK0 is een voorgemonteerde encodersignaalkabel uit het 6FX2002 MOTION-CONNECT-assortiment van Siemens - ontworpen om encoderpositie- en snelheidsfeedbacksignalen over te dragen tussen de encoder van een SIMODRIVE-servomotor en de encoderingang van de aandrijfversterker.

De CA-serie binnen de 6FX2002-2-signaalkabelfamilie staat voor incrementele of absolute encoderkabeltypen voor specifieke SIMODRIVE-servomotorconfiguraties. De "80"-variant identificeert de connectoropstelling aan de motorzijde - geschikt voor specifieke motorinterfaceconnectoren binnen het SIMODRIVE 1FT6/1FK-servomotorbereik.

Belangrijke productinformatie

Encoderfeedback: wat deze kabel vervoert

De 6FX2002-2CA80-encoderkabel verzendt de positie- en snelheidssignalen van de motor-encoder naar de servoaandrijving voor regeling met gesloten lus:

Incrementele signaalkanalen:A- en B-kwadratuursignalen: de primaire positie-informatie op basis waarvan de aandrijving de snelheid en de incrementele positie berekent.

Referentiepuls (Z):Een referentiepuls van één keer per omwenteling die wordt gebruikt voor homing- en positiereferentiebewerkingen.

Encodervoorziening:DC-voedingsspanning en retour voor de encoderelektronica in de motor.

Deze signalen worden doorgegeven via individueel getwiste en afgeschermde geleiderparen binnen de geheel afgeschermde kabel. De kabelconstructie is zo ontworpen dat interferentie van de motorvermogensgeleiders en aangrenzende aandrijfelektronica wordt uitgesloten.

Toepassingen

SINUMERIK CNC-servo-assen:Feed-as- en spindel-encoder-feedbackverbindingen in SINUMERIK 810D, 840D en aanverwante CNC-bewerkingsmachines uitgerust met SIMODRIVE 611-aandrijvingen en 1FT6/1FK-servomotoren.

Industriële bewegingsbesturing:Op SIMODRIVE 611 gebaseerde positioneringssystemen voor industriële automatisering: portaalsystemen, transfermachines en precisiepositioneringsapparatuur.

Retrofits van werktuigmachines:Vervangende encoderkabels in werktuigmachines die worden opgeknapt of gerepareerd, waarbij de lengte van 12 meter het grootste deel van de servo-askabelafstanden dekt.

Veelgestelde vragen

Vraag 1: Welke symptomen van encoderstoringen geven aan dat 6FX2002-2CA80-1AK0 mogelijk moet worden vervangen?

Intermitterende alarmen voor positiesprongen, snelheidsmeetfouten of encodersysteemalarmen (SIMODRIVE-fout F13 of vergelijkbare encoderfoutcodes) die verschijnen tijdens asbeweging maar niet in rust duiden op vermoeidheid van de kabelgeleiders. Het testen van de statische weerstand van de kabel brengt mogelijk geen intermitterende fouten aan het licht die zich alleen manifesteren bij het buigen. Vervang de kabel als de symptomen verband houden met de beweging van de kabelbaan.

Vraag 2: Kan 6FX2002-2CA80-1AK0 worden uitgebreid tot meer dan 12 meter?

Het toevoegen van tussenconnectoren om de signaalkabels van encoders te verlengen, introduceert extra contactweerstand, potentiële ruisingangspunten en impedantiediscontinuïteiten in het signaalpad – allemaal potentieel verslechterende signaalkwaliteit. Indien een langere encoderkabel nodig is, bestel dan de eerstvolgende langere variant (verkrijgbaar in langere lengtes binnen de 6FX2002-2CA80 serie) als complete kabel.

V3: Wat is de maximale lengte van de encoderkabel voor SIMODRIVE 611-systemen?

De SIMODRIVE 611-documentatie specificeert de maximale encoderkabellengtes op basis van het encodertype en de signaalfrequentie. Standaard incrementele encoders met typische resoluties van werktuigmachines maken kabellengtes in het bereik van 25–75 m mogelijk. De 12 m 6FX2002-2CA80-1AK0 valt ruim binnen de typische maximale lengtelimieten voor standaard SIMODRIVE-toepassingen.

Vraag 4: Is 6FX2002-2CA80-1AK0 compatibel met zowel incrementele als absolute encoders?

De CA-serie encoderkabels binnen het 6FX2002-assortiment zijn gespecificeerd voor bepaalde encodertypen – incrementeel of absoluut (EnDat, SSI) – op basis van de connectorpintoewijzing en de geleiderconfiguratie. Bevestig uit de MOTION-CONNECT-kabeldocumentatie van Siemens dat 6FX2002-2CA80 is gespecificeerd voor het specifieke encodertype dat op de betreffende motor is gemonteerd. Verschillende encodertypen gebruiken verschillende kabelvarianten binnen de 6FX2002-2CA-serie.
