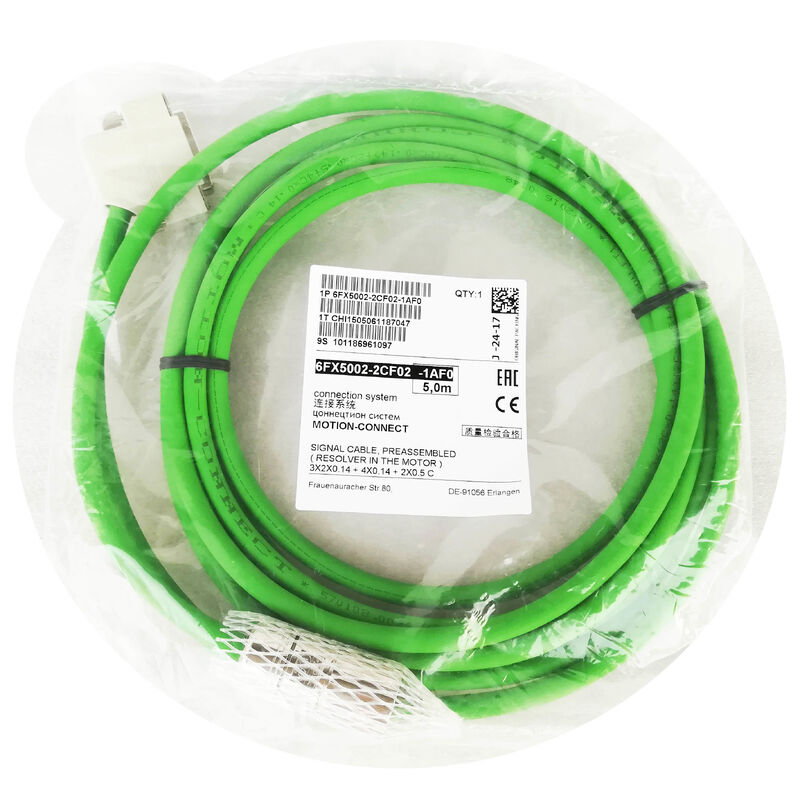

Nieuwe Siemens 6FX5002-2CF02-1AF0 6FX50022CF021AF0 6FX5OO2-2CFO2-1AFO

6FX5002-2CF02-1AF0∙ Siemens Signal Cable ∙ Prefab / Shielded / Standard / 5m / Motion Control Drives / MC/HP GMC

Voorgefabriceerde signaalkabel voor SINAMICS-bewegingscontrole

De 6FX5002-2CF02-1AF0 is een voorgefabriceerde (PREFAB),afgeschermde signaalkabel van Siemens' 6FX5002 MOTION-CONNECT-serie geclassificeerd als een standaard (STD) afgeschermde signaalkabel voor toepassingen op het gebied van bewegingsaandrijvingDe 5 m lange (1AF0 achtervoegsel) bedraagt de kabellijnen van de servomodule naar de motor.

Binnen Siemens' kabelsysteem,de benaming MC/HP - CABLES GMC identificeert deze als onderdeel van de Motion Control/High Performance-kabels voor GMC (General Motion Control), S110 en aanverwante aandrijfsystemen met SIMOTICS servomotoren.

Belangrijkste productinformatie

Voorgefabriceerde constructie Fabriekskwaliteit, onmiddellijke installatie

"PREFAB" bevestigt dat de 6FX5002-2CF02-1AF0 volledig vooraf geassembleerd komt met verbindingen aan beide uiteinden:

Consistente kwaliteit:Fabrieksgeïnstalleerde aansluitingen worden onder gecontroleerde omstandigheden geassembleerd en getest, waardoor de variabiliteit van de installatie van veldsluiters wordt geëlimineerd, waarbij onjuiste krimp, onvoldoende afscherming,of verkeerd geleide geleiders kunnen de signaalprestaties verminderen.

Onmiddellijke installatie:Er zijn geen gereedschappen nodig voor de montage van de connectoren op de machine.

Verpakking in overeenstemming met de garantie:SINAMICS drive system commissioning in warranty configurations typically specifies the use of Siemens MOTION-CONNECT pre-assembled cables — ensuring the drive-motor cable interface meets Siemens' electromagnetic compatibility (EMC) specifications.

Toepassingen

SINAMICS servo aandrijfsystemen:Motor encoder feedback cabling for SINAMICS S120 and S110 drive systems connecting to SIMOTICS servo motors — the primary drive platform for Siemens motion control in machine tools and industrial automation.

SINUMERIK CNC-werktuigmachines:Signalkabel voor CNC-bewerkingscentra, draaicentrums, slijpmachines en meerassige bewerkingsapparatuur met behulp van Siemens CNC- en aandrijfsystemen.

met een vermogen van niet meer dan 50 WZowel de terugkoppeling van de hoofdspoel-encoder als de terugkoppeling van de asservo-encoder voor bewerkingscentra en draaicentra.

Verpakkings- en verwerkingsmachines:SINAMICS servo-aandrijvingssystemen voor webhandhaving, etikettering, vouw-, vul- en afdichtmachines.

Intralogistiek en materiaalverwerking:SINAMICS-gecontroleerde transportersystemen, sorteringsapparatuur en geautomatiseerde opslagsystemen waarvoor servo-encoder-feedbackkabels nodig zijn.

Drukwerk en papierverwerking:Servo-gecontroleerde aandrijvingen van de as van de drukkerij, papierrolverwerking en spanningsregelsystemen.

Veelgestelde vragen

V1: Met welke type encoders is 6FX5002-2CF02 verbonden?

De aanduiding CF02 binnen het signaalkabelbereik 6FX5002-2 komt overeen met een specifiek type encoderconnector voor resolver-in-motor (AH20) of vergelijkbare feedbacksystemen op SIMOTICS-motoren. Confirm the exact encoder interface from the Siemens MOTION-CONNECT cable configuration tool or cable selection table in the SINAMICS S120 commissioning manual — the full 6FX5002-2CF02 specification identifies the connector pin assignment and compatible encoder/motor types.

V2: Wat is de relatie tussen 6FX5002-2CF02-1AF0 en 6FX5002-2CF02-1AG0?

Het enige verschil is de kabellengte 1AF0 = 5m; 1AG0 = 7m. Alle andere constructiedetails (connectortype, geleiderconfiguratie, afscherming, buitenste mantel) zijn identiek.Selecteer de juiste lengte achtervoegsel op basis van de werkelijke kabel run afstand van aandrijving naar de motor, waarbij een redelijke routingvergoeding wordt toegevoegd.

V3: Kwalificeert 6FX5002-2CF02-1AF0 voor gebruik in SINAMICS S120 garantieinstallaties?

Siemens MOTION-CONNECT-kabels zijn het gespecificeerde kabelsysteem voor SINAMICS S120 aandrijvingsmotorverbindingen. Using 6FX5002 MOTION-CONNECT pre-fabricated cables ensures EMC compliance with the SINAMICS S120 system's certified installation — which requires correctly shielded and terminated cables to meet CE marking requirements for machinery- Bevestig uit de SINAMICS S120 hardware installatie handleiding voor de specifieke kabel en aandrijving combinatie.

V4: Kan 6FX5002-2CF02-1AF0 worden verlengd als 5m onvoldoende is?

Het is niet aan te raden om vooraf gefabriceerde signaalkabels rechtstreeks uit te breiden door extra kabellengte in het signaalpad toe te voegen ,Als een langere kabel nodig is, bestel dan de volgende beschikbare lengte (6FX5002-2CF02-1AG0 = 7m,of varianten met een langere lengte) als een complete kabel, waarbij de 5 m lange kabel volledig wordt vervangen.
