6FX5002-2CG00-1AG0 | Siemens MOTION-CONNECT signaalkabel - 810D/611D naar incrementele encoder / 7m / DESINA / UL/CSA

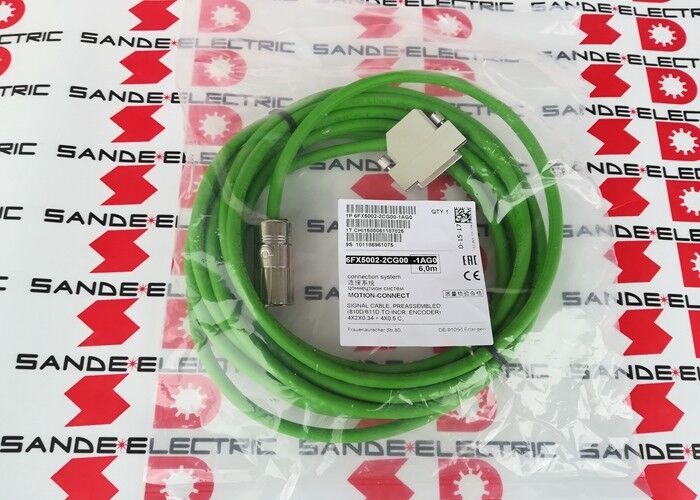

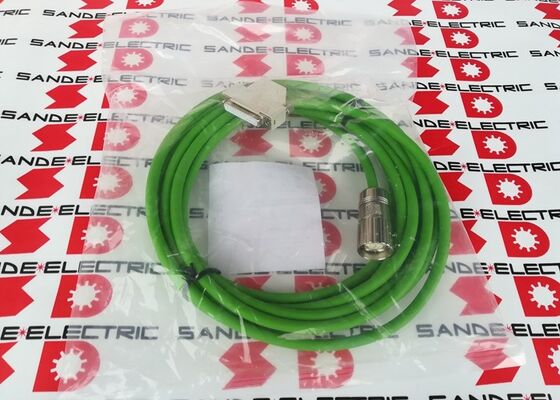

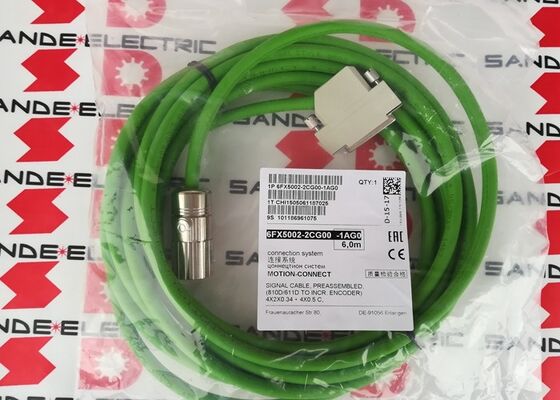

Voorgemonteerde encodersignaalkabel voor 810D/611D aandrijfsystemen

De 6FX5002-2CG00-1AG0 is de voorgemonteerde signaalkabel van Siemens voor het aansluiten van het encodercircuit (feedback) van een SINUMERIK 810D CNC-controller of SIMODRIVE 611D servoaandrijving op de incrementele encoder van de servomotor. Met een lengte van 7 m voldoet deze aan de gemiddelde kabelafstand tussen de omvormerkast en de installatiepositie van de motor.

De encodersignaalkabel draagt ​​de incrementele encoderfeedbackgegevens over die de aandrijving gebruikt om het motortoerental en de rotorpositie te bepalen: de continue, realtime feedback die servobesturing met gesloten lus mogelijk maakt. De signaalintegriteit in deze kabel is van cruciaal belang: ruiskoppeling, impedantie-mismatch of contactweerstand in het encodercircuit verslechtert de nauwkeurigheid van het servosysteem direct en kan schijffouten veroorzaken.

Belangrijkste specificaties

Geleiderconfiguratie - Signaalpaartechniek

De 4×2×0,34mm² + 4×0,5mm² geleiderconfiguratie is ontworpen voor de specifieke signaaltypen in een incrementele encoderverbinding:

4 getwiste paren van 0,34 mm²:De primaire encodersignaalgeleiders — die de differentiële signaalparen A, A*, B, B* dragen (A- en A-balk, B- en B-balk). De twisted pair-constructie annuleert common-mode-ruis, waardoor de signaalintegriteit van de encoder behouden blijft in de elektrisch luidruchtige omgeving in de buurt van servoaandrijvingen.

4 individuele geleiders van 0,5 mm²:Hulpgeleiders voor encodervoeding, referentiepuls (Z) en kabelafscherming - de ondersteunende functies buiten de belangrijkste incrementele signaalparen.

Algemeen schild:De DESINA-kabelconstructie omvat een algehele afscherming, geaard aan het aandrijfuiteinde om geïnduceerde ruis weg te leiden van de signaalgeleiders van de encoder.

Toepassingen

SINUMERIK 810D CNC-bewerkingsmachines:Bewerkingscentra, draaicentra en slijpmachines die het 810D/611D-aandrijfplatform gebruiken: deze kabel verbindt de incrementele encoder van elke motor met de 611D-aandrijfmodule.

SIMODRIVE 611D servo-installaties:Elke met de 611D uitgeruste werktuigmachine-installatie waarbij gebruik wordt gemaakt van incrementele encodermotoren waarvoor een encoderkabel van het type CG00 nodig is tussen de omvormer en de motor.

Machine-retrofit:Oudere werktuigmachines die achteraf worden ingebouwd of onderhouden: de 6FX5002-2CG00-1AG0 biedt de juiste voorgemonteerde kabel voor reparatie van aandrijfsystemen zonder montage ter plaatse.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen 6FX5002-2CG00 en 6FX5002-2CA12 in encodersignaalkabels?

6FX5002-2CG00 is bedoeld voor 810D/611D-aandrijfsystemen met incrementele encoders die gebruik maken van de CG00-connectorinterface. 6FX5002-2CA12 is voor HTL- en TTL-encodertypen met een andere connectorconfiguratie. Beide hebben incrementele encoderfeedback, maar voor verschillende encoderconnectorstijlen en typen aandrijfinterfaces. Bevestig het specifieke encodertype en de omvormerconnector uit de SINUMERIK- of SIMODRIVE-systeemdocumentatie voordat u het type encoderkabel selecteert.

Vraag 2: Wat is de maximale kabellengte voor incrementele encodersignalen in een SINUMERIK 810D-systeem?

De maximale encoderkabellengte is afhankelijk van het aandrijfsysteem en het encodertype. De 811D/611D-documentatie specificeert de maximale kabellengtes om de signaalintegriteit te garanderen – doorgaans in het bereik van 25–50 m voor standaard incrementele encoders, afhankelijk van de signaalfrequentie van de encoder en de kabelcapaciteit. De lengte van 7 meter van de 6FX5002-2CG00-1AG0 ligt ruim binnen de typische maximale kabellengtelimieten. Voor langere runs bevestigt u de maximale lengte uit de technische handleiding van SIMODRIVE 611D.

V3: Voldoet 6FX5002-2CG00-1AG0 aan de UL/CSA-vereisten voor Noord-Amerikaanse installaties?

Ja: de UL/CSA-aanduiding in de kabelspecificatie bevestigt de naleving van de normen van UL (Underwriters Laboratories) en CSA (Canadian Standards Association). Deze naleving is vereist voor werktuigmachines en industriële automatiseringsapparatuur die in Noord-Amerikaanse faciliteiten is geïnstalleerd onder de elektrische codevereisten van NEC en CSA. UL/CSA-naleving vereenvoudigt de goedkeuring van SINAMICS/SINUMERIK-machine-installaties door gecertificeerde inspecteurs.

Vraag 4: Kan 6FX5002-2CG00-1AG0 worden gebruikt in toepassingen met continue kabelrails (sleepkettingen)?

De 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line-kabel is ontworpen voor statische of langzaam bewegende installaties, niet voor het continu buigen van kabelbanen. Voor toepassingen waarbij continu kabeltrajectgebruik met encoder-feedbackkabels vereist is, gebruikt u het MOTION-CONNECT 800 Dynamic Line-equivalent - geschikt voor het aantal buigcycli dat vereist is voor de specifieke kabeltrajecttoepassing.
