AB Programmeringskabel 1747-UIC voor Allen Bradley USB naar DH485 - USB naar 1747-PIC PLC

1747-UIC | SLC 500-serie USB naar DH-485 interfaceconverter — 12 Mbps / 19,2 Kbps / 500V isolatie / USB-voeding

1747-UIC — USB naar DH-485 voor netwerken uit de SLC 500-serie

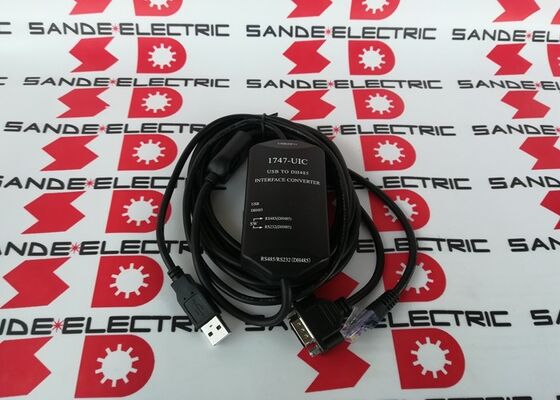

De 1747-UIC is een USB naar DH-485 interfaceconverter voor het PLC-platform uit de SLC 500-serie en biedt moderne USB-connectiviteit met het DH-485 seriële industriële netwerk. Het verbindt de USB-poort van een laptop of desktopcomputer met met DH-485 uitgeruste SLC 500-controllers, PanelView-bedieningsterminals en netwerkisolatoren, waardoor programmeren, monitoren en gegevensuitwisseling mogelijk is zonder dat een oudere RS-232 seriële poort nodig is.

Toen pc's de overstap maakten van seriële RS-232-poorten, werd de RS-232-afhankelijkheid van het DH-485-netwerk een praktisch obstakel voor veldingenieurs. De 1747-UIC lost dit op door USB op transparante wijze naar de DH-485 te vertalen, wat in de programmeersoftware verschijnt als een standaard communicatiekanaal met het 1747-netwerk.

Belangrijkste specificaties

Twee DH-485-poorten — één converter, meerdere verbindingen

De 1747-UIC biedt twee met een schakelaar selecteerbare DH-485-interfaceopties:

RJ-45-poort (DH-485):De primaire poort voor directe aansluiting op SLC 500 5/01, 5/02 en 5/03 CPU DH-485-kanalen met behulp van de standaard SLC 500 RJ-45-programmeerkabel. Kan ook worden aangesloten op 1747-AIC-isolatoren en PanelView-terminals met DH-485-poorten.

RS-232 DB9-poort:Voor aansluiting op SLC 5/03 kanaal 0 en hogere CPU's, 1761-NET-AIC isolatoren, controllers uit de 1761-serie, CompactLogix, FlexLogix, ControlLogix en PanelView-terminals met RS-232 DH-485-interfaces.

De keuzeschakelaar schakelt tussen deze twee poorttypen; de actieve poort wordt bevestigd door de LED-statusweergave.

Toepassingen

SLC 500 PLC-programmering en -bewaking:Een programmeerlaptop met de toepasselijke PLC-programmeersoftware aansluiten op SLC 500 5/01, 5/02, 5/03 CPU's voor het uploaden, downloaden van programma's, online monitoring en foutdiagnose.

PanelView-terminalconfiguratie:Uploaden en downloaden van HMI-applicaties naar PanelView-bedieningsterminals die zijn aangesloten op het DH-485-netwerk.

Netwerkdiagnostiek:Bladeren door het DH-485-netwerk om aangesloten knooppunten te identificeren, de communicatiestatus te controleren en netwerkfouten te diagnosticeren met behulp van RSLinx of compatibele netwerkdiagnostische tools.

Ophalen van historische gegevens:Aansluiting op SLC 500-controllers voor het ophalen van datalogging, het downloaden van productierecords en het verzamelen van onderhoudsgegevens in faciliteiten zonder permanente netwerkinfrastructuur naar het bedieningspaneel.

Integratie van aandrijf- en bewegingssysteem:Toegang tot ControlLogix- en CompactLogix-systemen via de RS-232 DB9-poort voor inbedrijfstelling, parameteraanpassing en foutonderzoek in systemen met DH-485-communicatieopties.

Veelgestelde vragen

Vraag 1: Welke DH-485-poort op 1747-UIC wordt gebruikt voor welk SLC 500 CPU-type?

De RJ-45-poort wordt aangesloten op SLC 500 5/01, 5/02 en 5/03 CPU's via de standaard SLC-programmeerkabel op de DH-485 RJ-45-aansluiting op de CPU. De RS-232 DB9-poort maakt verbinding met SLC 5/03 kanaal 0 (en 5/04, 5/05 CPU's), AIC+ isolatoren en controllers uit de 1761-serie. Selecteer de juiste poort en kabel voor het specifieke apparaat waartoe toegang wordt verkregen. Gebruik de keuzeschakelaar om de vereiste poort te activeren.

Vraag 2: Werkt 1747-UIC met de huidige Windows-besturingssystemen?

De 1747-UIC maakt gebruik van een ingebouwde driver die compatibel is met het DH-485-communicatieprotocol in de huidige versies van industriële PLC-programmeersoftware. Controleer de compatibiliteit van het stuurprogramma met de geïnstalleerde Windows-versie aan de hand van de documentatie die bij de 1747-UIC is geleverd. De compatibiliteit met Windows 10 en 11 wordt door de meeste gebruikers bevestigd met de huidige driverinstallaties.

V3: Kan 1747-UIC tegelijkertijd verbinding maken met meer dan één DH-485-apparaat?

Nee: de 1747-UIC ondersteunt één actieve DH-485-verbinding tegelijk. Het kan opeenvolgend communiceren met meerdere knooppunten op hetzelfde DH-485-netwerk (het netwerk zelf ondersteunt maximaal 32 knooppunten), maar er is slechts één computer/1747-UIC-verbinding tegelijk actief. Eén converter per computer is de maximaal ondersteunde configuratie.

V4: Wat geven de drie LED's op 1747-UIC aan?

LED 1 (stroom): Groen wanneer de converter USB-stroom ontvangt en normaal werkt. LED 2 (USB-activiteit): Knippert tijdens USB-gegevensoverdracht tussen de computer en de converter. LED 3 (DH-485-activiteit): Knippert tijdens DH-485-communicatie op de actieve poort. Geen activiteit op LED 3 wanneer een DH-485-verbinding wordt verwacht, duidt op een niet-overeenkomende bedrading, kabel of protocol.

Vraag 5: Kan 1747-UIC worden gebruikt zonder RSLinx-software?

De 1747-UIC communiceert met behulp van de RSLinx DF1 RS-232 Full-Duplex driver – een ingebouwde driver die compatibel is met het standaard DH-485-protocol. RSLinx of een compatibel industrieel communicatieplatform is vereist om de programmeersoftware via de 1747-UIC met de doel-PLC of terminal te laten communiceren. Directe werking zonder bestuurder wordt niet ondersteund.
