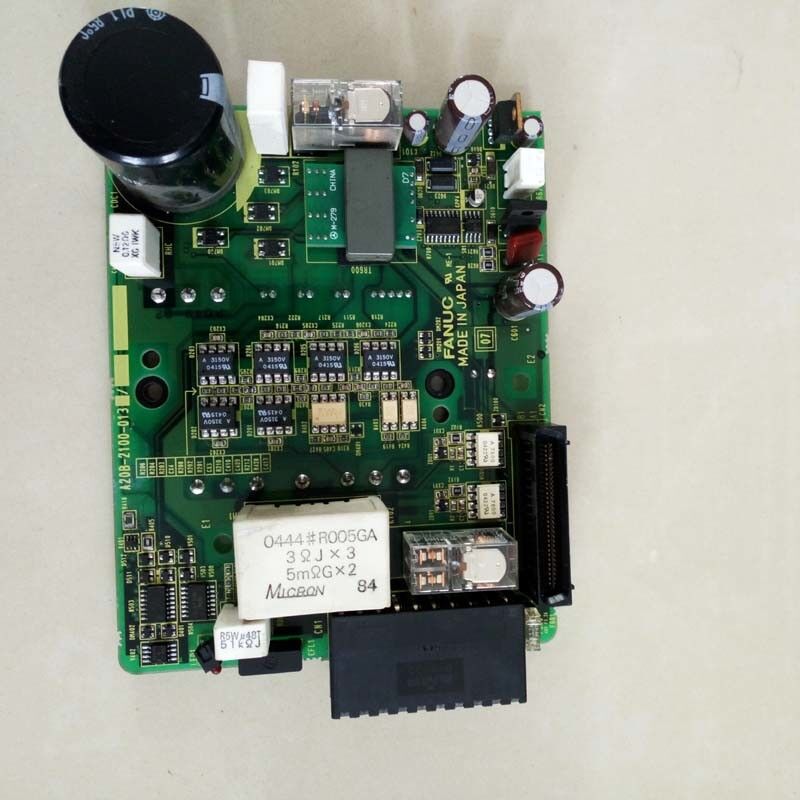

A20B-2100-0133 ∙ FANUC A20B-2100 Series Drive PCB ∙ CNC servo- en spindeldrijfsystemen / vervangend onderdeel

A20B-2100 Een familie van op aandrijving gerichte PCB's

De A20B-2100-serie omvat een reeks printplaten die zijn ingezet in FANUC's servoversterkermodules, spindelversterkermodules en voedingsmodules.In tegenstelling tot de A20B-2101-serie die zich richt op control logic boards, de A20B-2100-serie omvat ook power-stage PCB's die in de nabijheid van de high-current switching-apparaten en DC-bus-hardware werken.

Belangrijke vertegenwoordigers van deze serie illustreren het functionele bereik:

• SVM-servo-aandrijvings-PCB's:Platen voor de FSSB-interface servoversterkermodules, met inbegrip van de klasse A20B-2100-0251 en A20B-2100-0260 voor tweeassige en drieassige SVM-configuraties.
• met een vermogen van niet meer dan 50 WInclusief de klasse A20B-2100-0390 en A20B-2100-0391 voor de Alpha-i PS-serie stroomvoorzieningsmodules met een vermogen van 5,5 kW tot 100 kW.
• met een vermogen van niet meer dan 50 WInclusief de klasse A20B-2100-0800 voor de bediening van de spindelmodule van de Alpha-i SPMC.

De A20B-2100-0133 is een specifiek bord binnen deze serie, dat de aandrijflijn dient waarvoor het is ontworpen en vervaardigd.

Belangrijkste productinformatie

Drive-PCB's: de werklaag tussen logica en kracht

In een FANUC servo- of spindelversterker module vervult de PCB-stack verschillende functies op verschillende lagen.

De in punt 6.2.4.1 bedoelde apparatuur is bestemd voor de toepassing van de volgende voorschriften:Ontvangt ascommandos van de CNC, voert het huidige besturingsalgoritme uit en geeft gate-signalen uit.

Vervaardiging van elektrische voertuigenInterface tussen het besturingsbord en de high-current IGBT-switching apparaten.implementeren van beveiligingsreizen op hardware-niveau, en in sommige varianten functies voor de omzetting van actief vermogen.

De A20B-2100-0133 werkt op dit niveau van het aandrijflijntje, waarbij de commando's van het bedieningspaneel worden vertaald in de precieze gate timing die de krachttoestellen nodig hebben om gereguleerde motorstroom te produceren.

Toepassingsscenario's

Fout van de aandrijfwagen:Een servo- of spindelmodule ontwikkelt een overstromingsalarm dat onmiddellijk verschijnt bij het inschakelen van de aandrijving.,De A20B-2100-0133 aandrijflijn wordt geïdentificeerd als de fout.

Geplande aandrijvingsonderhoud:Een installatie die een geplande herziening uitvoert van Alpha-i-aandrijvingsmodules in hoogtijden, vervangt de A20B-2100-0133 als onderdeel van een programma voor het bijwerken van de aandrijvings-PCB's.de levensduur van de raad voorafgaand aan een met de leeftijd verband houdend falen opnieuw instellen.

Veelgestelde vragen

V1: Hoe bepaal ik of de A20B-2100-0133 of het bedieningspaneel (serie A20B-2101) is uitgevallen?

Een mislukte A20B-2100-aandrijfwagen veroorzaakt doorgaans voedingsuitgangsverschijnselen van overstroom, asymmetrische uitgang of hardwarebeschermingsritten.Een mislukte A20B-2101 bedieningspaneel veroorzaakt doorgaans communicatie- of logische symptomen, als de aandrijving niet klaar is zonder uitgangsfouten of als er onregelmatig op opdrachten wordt gereageerd.Foutverschijnselen die eerst naar de uitgangsfase wijzen, vooral alarmen die onder belasting activeren, maar niet tijdens het testen met lage stroom, wijzen naar de A20B-2100-0133..

Vraag 2: Is het vervangen van A20B-2100-0133 vereist dat de servoparameters worden gewijzigd?

Het vervangen van de A20B-2100-0133 verandert geen enkele CNC-parameter.Na montage en aansturing van het systeem, moet de aandrijving de normale communicatie met de CNC herstellen en de werking onder de bestaande parameters hervatten.

Vraag 3: Is de A20B-2100-0133 compatibel met specifieke aandrijfmodule-stroomclassificaties of wordt deze over een bereik gebruikt?

Aandrijvingspcb's in de A20B-2100-serie zijn vaak gemeenschappelijk voor een reeks stroomcategorieën binnen een modulefamilie ∙ de vermogenstoestellen veranderen met de stroomcategorie,maar de controle en aandrijflijn logica blijft hetzelfde over het bereik. Bevestig het specifieke modulemodel op het aandrijflijntje en vergelijk het met de lijst met reserveonderdelen voordat u bestelt om te controleren of de A20B-2100-0133 de bevoegdheid van de geïnstalleerde module bestrijkt.

V4: Welke veiligheidsmaatregelen zijn van toepassing voordat toegang wordt verkregen tot de A20B-2100-0133 in een aandrijfmodule?

De gelijkstroombus van de aandrijfmodule behoudt gevaarlijke spanning na het verwijderen van de elektriciteitsnet. Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housing. De A20B-2100-0133 werkt bij busspanningsniveaus in normale dienstverlening; ervoor zorgen dat de bus volledig is ontladen is een niet-onderhandelbare veiligheidsvereiste.

V5: Kan de A20B-2100-0133 gerepareerd worden in plaats van vervangen?

De reparatie van FANUC-aandrijvingspcb's op componentenniveau wordt aangeboden door gespecialiseerde servicecentra.reparatie technisch mogelijk is wanneer de storing betrekking heeft op afzonderlijke componenten zoals gate driver IC'sVoor productie-kritieke machines waar de omlooptijd van het apparaat van cruciaal belang isvervanging van plank voor plank met de A20B-2100-0133 is meestal sneller dan reparatieBeide opties gelden afhankelijk van de urgentie en het budget van de aanvraag.
