A350-2002-T324 | FANUC A350 PCB-fabricagenummer — A20B-2002 I/O- en interfacekaartfamilie / CNC-bedieningspaneel PCB

A350-2002 - De fabricage-identiteit voor A20B-2002-platen

Net zoals de fabricagenummers van de A350-2101-Txxx overeenkomen met de A20B-2101 aandrijfkaarten,A350-2002-Txxxnummers identificeren borden in deA20B-2002commerciële serie. De A20B-2002-serie omvat een reeks CNC-interfaces en I/O-kaarten die tussen de CNC-controller en de naar de machinist gerichte componenten van de machine zitten.

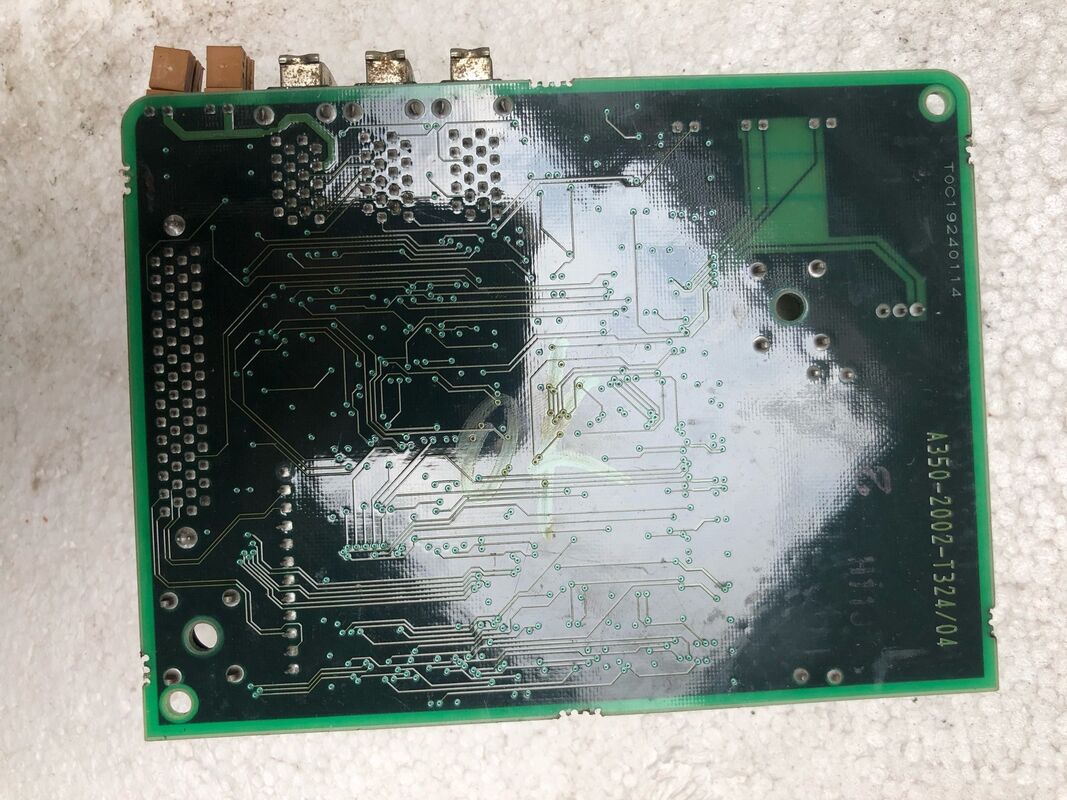

De A350-2002-T324 is het fabricagelabel voor een specifiek bord in deze familie. Het achtervoegsel T324 is de identificatie van de tekeningrevisie binnen de fabricageserie A350-2002.

Belangrijke productinformatie

De A20B-2002-kaartfamilie: I/O, backplane en operatorinterface

De A20B-2002-serie heeft meerdere functies binnen FANUC CNC-besturingssystemen:

I/O-kaarten bedieningspaneel:De meest bekende producten in deze serie zijn de 48DI/32DO I/O-kaarten voor het bedieningspaneel, waaronder de A20B-2002-0520 (met MPG-interface) en de A20B-2002-0521 (zonder MPG). Deze kaarten bevinden zich tussen de fysieke bedieningselementen van de operator (drukknoppen, schakelaars, indicatielampjes) en de PMC van de CNC en verwerken 48 digitale ingangen van paneelschakelaars en 32 digitale uitgangen naar paneellampen via de seriële I/O Link-bus.

Backplane- en rackinterfacekaarten:Andere kaarten in deze serie dienen als backplane-PCB's voor CNC-besturingsrekassemblages en vormen de businfrastructuur voor CNC-kaartassemblages met meerdere slots. Deze kaarten verbinden fysiek meerdere modulekaarten in hetzelfde rack via een gedeelde backplane-bus.

Interfacemodules:Andere A20B-2002-varianten bieden gespecialiseerde interfacefuncties – zoals MPG-aansluiteenheden en communicatiemodules op het bedieningspaneel – die de connectiviteit van de CNC met machinepaneelapparaten uitbreiden.

Het fabricagenummer van de A350-2002-T324 verwijst naar één specifiek bord binnen deze functionele familie.

Toepassingsscenario's

I/O-fout bedieningspaneel:Een CNC uit de i-serie vertoont willekeurig gedrag op het bedieningspaneel: specifieke drukknoppen reageren niet, indicatielampjes gaan niet correct branden. De fout op bordniveau is terug te voeren op de A350-2002-T324. Als u de kaart vervangt, wordt de volledige I/O-functie van het bedieningspaneel hersteld.

Identificatie van paneelinterfacekaart:Tijdens onderhoud identificeert een technicus de A350-2002-T324 aan de hand van het label op de kaart tijdens een inspectie van de CNC-besturingseenheid. Door dit fabricagenummer te vergelijken met de onderhoudsdocumentatie wordt de werking van de kaart en de juiste vervanging bevestigd.

Veelgestelde vragen

Vraag 1: Hoe verbindt de I/O Link de A350-2002-T324 met de CNC?

De kaarten uit de A20B-2002-familie communiceren met de CNC via de FANUC I/O Link – een snel serieel protocol dat I/O-units en bedieningspaneelkaarten verbindt met de PMC van de CNC via een enkele twisted-pair kabel (of optische vezel). De I/O Link-master bevindt zich in de CNC; de A350-2002-T324 (of het equivalent daarvan A20B-2002) is een slave-knooppunt. Tijdens elke I/O Link-scancyclus worden alle 48 ingangsstatussen en 32 uitgangsopdrachten verzonden. Dit vervangt de noodzaak voor individuele bekabelde verbindingen van elke schakelaar en lamp naar de CNC.

Vraag 2: Wat is het verschil tussen A350-2002-T324 en het commerciële A20B-2002-xxxx-nummer?

De A350-2002-T324 is het PCB-fabricagenummer – de interne productietekeningreferentie van FANUC die op de printplaat is afgedrukt. De A20B-2002-xxxx is het commerciële bestelnummer dat wordt gebruikt voor aanschaf en in onderhoudshandleidingen. Beide referenties identificeren dezelfde fysieke PCB. Het fabricagenummer wordt afgelezen van het bordlabel; het handelsnummer vindt u in de reserveonderdelenlijsten en de aankoopdocumentatie.

Vraag 3: Kan een A350-2002-bord worden vervangen zonder het PMC-programma van de CNC bij te werken?

Ja. Het PMC-ladderprogramma adresseert I/O via I/O Link-adres - niet via de specifieke hardwareversie van het bord. Door een defecte A350-2002-T324 te vervangen door een correct geconfigureerd vervangend bord op hetzelfde I/O-linkadres, wordt de I/O-communicatie van de PMC op transparante wijze hersteld. Er zijn geen PMC-programmawijzigingen nodig voor een like-for-like boardvervanging.

Vraag 4: Hoeveel A350-2002 (A20B-2002)-kaarten kunnen in één CNC-systeem worden aangesloten?

De I/O Link ondersteunt meerdere slave-nodes in een serieschakelingconfiguratie. Het maximale aantal knooppunten hangt af van de I/O Link-capaciteit van de CNC; elk knooppunt neemt een gedefinieerd aantal I/O Link-adressen in beslag. Voor de meeste CNC-systemen uit de i-serie ondersteunt de I/O Link voldoende knooppunten om plaats te bieden aan meerdere bedieningspaneelkaarten naast I/O-units voor machine-I/O, magnetische stroomkast en andere randapparatuurinterfaces.

V5: Moet voor het vervangen van de A350-2002-T324 een herconfiguratie van het I/O-linkadres plaatsvinden?

Alleen als de vervangende kaart is geconfigureerd met een ander I/O Link-knooppuntadres dan de defecte kaart. Standaardvervanging door een identiek geconfigureerde kaart op hetzelfde adres vereist geen herconfiguratie; de ​​PMC hervat de communicatie automatisch nadat de kaart is ingeschakeld. Als de vervangende kaart een andere adresconfiguratie heeft, moeten de I/O Link-parameterinstellingen van de CNC worden bijgewerkt zodat ze overeenkomen. Controleer de adresconfiguratie uit de elektrische documentatie van de machine voordat u de vervanging monteert.
