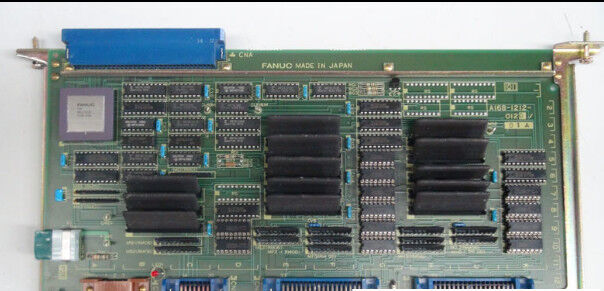

Fanuc A16B-1212-0120 Controlebord A16B12120120

A16B-1212-0120 | FANUC Robot RG Control DI/DO I/O PCB - Digitale input/output interfacekaart / reserverobotcontroller

DI/DO – De taal tussen de robot en zijn wereld

Een industriële robot opereert niet geïsoleerd. Het staat voortdurend in wisselwerking met de machines, armaturen, transportbanden en veiligheidssystemen eromheen. Elk van deze interacties wordt gemedieerd door digitale signalen:

Digitale ingangen (DI):Signalen die van buitenaf bij de robotcontroller binnenkomen: eindeffectorsensor die bevestigt dat een onderdeel is gegrepen, transportbandpositiesensor die aangeeft dat een pallet gereed is, veiligheidshekschakelaar die bevestigt dat de cel vrij is, vergrendelingssignaal van een stroomopwaartse machine.

Digitale uitgangen (DO):Signalen die de robot naar zijn omgeving stuurt: commando voor openen/sluiten van de grijper, verzoek om gereedschapswissel, signaal voltooid cyclus naar de host-PLC, indicatielampje op het bedieningsstation, verzoek om een ​​nieuwe pallet.

De A16B-1212-0120 is de I/O-PCB die deze DI/DO-signaalpaden levert in de toepasselijke FANUC-robotcontroller. Het verbindt externe veldbedrading met de interne besturingsbus van de robot, waardoor het robotprogramma tijdens de uitvoering invoerstatussen kan lezen en uitvoerstatussen kan bevelen.

Belangrijke productinformatie

RG-besturing — Benaming robot I/O-interface

De aanduiding "RG Control" in de kaartbeschrijving identificeert dit als een FANUC-robotspecifieke I/O-kaart in plaats van een I/O-kaart voor CNC-bewerkingsmachines. Hoewel de A16B-1212-serie meerdere bordtypen binnen het productassortiment van FANUC omvat, is het 0120-bord specifiek gecategoriseerd in de robot-PCB-familie: de signaalinterface, connector-pinout en elektrische specificaties komen overeen met de I/O-vereisten van de FANUC-robotcontrollerhardware.

Robot I/O-kaarten verschillen van CNC-machine I/O-kaarten wat betreft hun signaaltoewijzingen en de specifieke robotcontrollerbusinterface. De A16B-1212-0120 is ontworpen om te communiceren met de interne signaalbus van de robotcontroller en het I/O-communicatieprotocol dat wordt gebruikt in FANUC-robotbesturingskasten.

Toepassingsscenario's

I/O-fout robotcel:Een FANUC-robot ontwikkelt intermitterende alarmcodes die verband houden met zijn digitale ingangen. Lokale bedradingscontroles bevestigen dat alle sensorsignalen aanwezig en correct zijn op klemmenblokniveau. De I/O-kaart A16B-1212-0120 wordt geïdentificeerd als de foutbron. Vervanging herstelt de betrouwbare DI/DO-signaalverwerking.

Preventief onderhoud robotcontroller:Een faciliteit die gepland onderhoud uitvoert aan een FANUC-robotcontroller vervangt de A16B-1212-0120 I/O-kaart als onderdeel van een vernieuwing op bordniveau om leeftijdsgerelateerde I/O-fouten te voorkomen.

Veelgestelde vragen

Vraag 1: Hoeveel DI- en DO-punten biedt de A16B-1212-0120?

Het aantal DI/DO-punten wordt bepaald door het specifieke I/O-kaartontwerp en de configuratie van de robotcontroller. Bevestig het aantal punten uit de hardware-onderhoudshandleiding van de robotcontroller of uit de I/O-kaartspecificatie in de lijst met reserveonderdelen voor het betreffende controllermodel. FANUC robot-I/O-kaarten van deze generatie bieden doorgaans 32 tot 96 DI-punten en 32 tot 64 DO-punten per bord, afhankelijk van de variant.

Vraag 2: Met welke robotcontrollermodellen is de A16B-1212-0120 compatibel?

De A16B-1212-0120 is gecategoriseerd als een FANUC Robot-PCB. De specifieke controllercompatibiliteit – R-J2, R-J3 of een andere generatie FANUC-robotcontrollers – hangt af van de controller waarin het bord oorspronkelijk is geïnstalleerd. Bevestig het model van de beoogde robotcontroller in de onderhoudsdocumentatie voordat u bestelt.

Vraag 3: Moet voor het vervangen van de A16B-1212-0120 het robotprogramma opnieuw worden geladen?

De I/O-kaart slaat geen robotprogramma's of systeemparameters op. Het vervangen van het bord heeft geen invloed op de programma-inhoud. Als de I/O-kaart echter ook een adresconfiguratie of DIP-schakelaarinstellingen bevat die de I/O-toewijzing definiëren, bevestig dan de instellingen van de defecte kaart voordat u de vervanging plaatst. Maak altijd een back-up van alle robotprogramma's en systeemvariabelen voordat u onderhoud aan de controller uitvoert.

V4: Welke revisieachtervoegsels bestaan ​​er voor A16B-1212-0120?

Het is bekend dat de A16B-1212-0120 minimaal revisie /01A en /02A heeft. Latere herzieningen zijn doorgaans achterwaarts compatibel met dezelfde controllerhardware. Als de exacte revisie zichtbaar is op het geïnstalleerde bordlabel, noteer dit dan en bevestig dat de beschikbare vervangende revisie compatibel is voordat u bestelt.

Vraag 5: Welke ESD-voorzorgsmaatregelen zijn van toepassing bij het hanteren van A16B-1212-0120?

Behandel met een geaarde antistatische polsband op een geaard ESD-veilig werkoppervlak. Bewaren in antistatische verpakking. De CMOS en mixed-signal IC's op het bord zijn gevoelig voor elektrostatische ontlading. Schakel de robotcontroller volledig uit en volg de vergrendelingsprocedure van de controller voordat u toegang krijgt tot interne kaarten.
