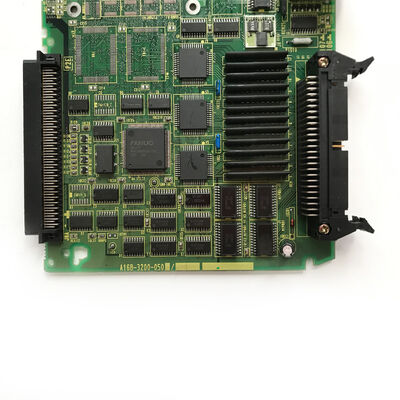

Fanuc System I O Board A16B-3200-0500 Nieuw en origineel Gratis DHL

A16B-3200-0500∙ FANUC Series 0i-B I/O Board zonder Data Server ∙ F0i-B Control / Machine I/O Interface / CNC PCB

De aanduiding "zonder gegevensserver"

FANUC's I/O-bord van serie 0i-B bestaat in twee configuraties voor verschillende toepassingsvereisten:

Met Data Server:Bevat een geïntegreerde lokale opslagfunctie een compacte flash- of harde schijfopslagruimte binnen de CNC waarmee grote onderdelenprogramma's lokaal kunnen worden opgeslagen en naar de CNC-uitvoeringsbuffer kunnen worden gestreamd. nuttig voor complexe, lange programma's die te groot zijn om in het standaard programmageheugen van de CNC te passen.

Zonder gegevensserver (A16B-3200-0500):Het I/O-bord zonder de lokale opslaghardware. Dit is de correcte variant voor 0i-B-systemen waarbij deelprogramma's rechtstreeks in het programmageheugen van de CNC worden geladen,of wanneer de DNC-programma-streaming wordt verwerkt via de Ethernet- of RS-232C-interface in plaats van een ingebouwde data server-opslagunit.

Het plaatsen van de verkeerde variant

Belangrijkste productinformatie

I/O-bordfunctie in de 0i-B CNC

Binnen de 0i-B-besturingseenheid verzorgt de I/O-kaart de signaaluitwisseling tussen het interne PMC van de CNC en de elektrische apparaten van de machine:

Invoer:Positieschakelaars, hydraulische druksensoren, deurvergrendelingen, koelmiddelniveau-sensoren, bedieningspaneelschakelaars en veiligheidsrelay-statussignalen.De PMC leest deze inputs elke scan cyclus om de machine staat te controleren.

Uitgaven:Relais van de koelmiddelpomp, afscheiding van de spindelrem, afscheiding van de asrem, hydraulische ventielbesturing, motorbesturing voor gereedschapsschakelaars, indicatorlampbesturing en LED-drivers van het bedieningspaneel.De PMC schrijft naar deze uitgangen om machine sequenties te controleren.

De A16B-3200-0500 biedt de fysieke interface – de terminalverbindingen, signaalconditioning en businterface – die deze signaaluitwisseling mogelijk maakt.

Toepassingsscenario's

0i-B CNC I/O-bordfout:Een CNC-bewerkingscentrum van FANUC 0i-B ontwikkelt willekeurige PMC-I/O-alarmen ∙ specifieke machinefuncties falen intermitterend zonder dat er een mechanische storing optreedt.De test bevestigt dat het I/O-bord geen signaal goed doorgeeft tussen de machineveldapparaten en de PMC.De A16B-3200-0500 vervanging herstelt betrouwbare I/O communicatie.

Herstel van de CNC-besturingseenheid:Een besturingseenheid van de serie 0i-B die uit een machine is verwijderd, wordt opnieuw gebruikt.Het A16B-3200-0500 I/O-bord wordt vervangen naast andere oudere onderdelen om een bekende besturingseenheid te bieden voor de volgende installatie.

Veelgestelde vragen

V1: Hoe bevestig ik dat het 0i-B-systeem de variant "zonder Data Server" vereist?

Controleer het bestaande I/O-bordlabel voor het onderdeelnummer A16B-3200-0500. Als het dit nummer leest, wordt bevestigd dat het systeem de variant zonder Data-Server gebruikt.Controleer de hardwareconfiguratie documentatie van het CNC-systeem (verbindingshandleiding) voor het toepasselijke type 0i-B-controller..

Vraag 2: Verplicht vervanging van A16B-3200-0500 wijzigingen in het PMC-programma?

Nee, het PMC-programma geeft machine-I/O-adressen via het I/O-adres, niet via de specifieke hardware van het bord.Het vervangen van de A16B-3200-0500 door een correct gemonteerd vervangingsapparaat herstelt de I/O-communicatie zonder enige wijziging van het PMC-programma.. Na montage alle machine-I/O-functies controleren om te controleren of het vervangingsbord correct werkt voordat de productie wordt hervat.

V3: Welke alarmen geven aan dat de A16B-3200-0500 is uitgevallen?

PMC-alarmcodes die verband houden met communicatiefouten op de I/O-link, willekeurige of aanhoudende I/O-adresfouten die niet overeenkomen met storingen van veldtoestellen,en intermitterende machine sequentie mislukkingen die terug te voeren op specifieke I / O adressen allemaal wijzen naar een I / O bord probleemBevestig dat de bedrading, sensoren en actuatoren intact zijn.

V4: Wordt de A16B-3200-0500 gebruikt op alle 0i-B CNC-modellen of op specifieke varianten?

De A16B-3200-0500 is bevestigd voor de FANUC-series 0i-B (F0i-B) besturing.en andere configuratiesHet I/O-bord kan over deze varianten heen gemeenschappelijk zijn omdat het dezelfde hardware-slot in de 0i-B-besturingseenheid bedient, ongeacht het type machine.Bevestig uit de lijst met reserveonderdelen van de specifieke controller voordat u bestelt.

V5: Welke gegevens moeten worden back-upt voordat de A16B-3200-0500 wordt vervangen?

Het I/O-bord bevat geen CNC-parameters of -programma's. Als voorzorgsmaatregel moet u echter vóór een CNC-onderhoud een volledige SRAM-back-up uitvoeren en PMC-ladderprogramma naar externe mediaDit zorgt ervoor dat gegevens kunnen worden hersteld als er tijdens het onderhoud onverwachte gebeurtenissen optreden.
