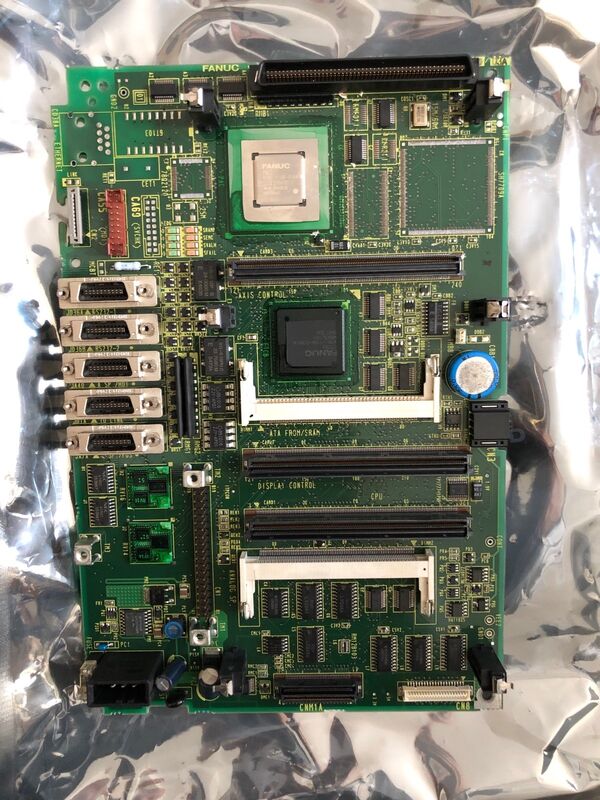

Nieuwe originele FANUC hoofdplaat A20B-8101-0280 GRATIS VERZEGELD

A20B-8101-0280 ∙ FANUC Zero i-C (serie 0i-C) Hoofd PCB ∙ MMX Pentium / Multi-Axis / PC Functies / Plug-In Modules

Serie 0i-C Where the Zero i Platform Matured [Waar het Zero i-platform volwassen is geworden]

De FANUC Series 0i-C (Zero i Model C) is de derde hardware-generatie van het 0i-platform.

0i-A (eerste generatie):De hardwarearchitectuur 0i is ontwikkeld – een kosteneffectief CNC met 486DX2-verwerking en een klein I/O-compleet voor basisbewerkings- en draaitoepassingen.

0i-B (tweede generatie):Verfijnde de bordarchitectuur, verbeterde de servo- en spindelparametermogelijkheden en uitgebreide communicatieopties.

0i-C (derde generatie):Een upgrade naar een MMX Pentium-processor, een aanzienlijke verbetering van de verwerkingsprestaties ten opzichte van de 486DX2-hardware van eerdere generaties.De 0i-C introduceerde ook de ingebouwde PC-functie als standaard, waardoor de CNC via Ethernet kan communiceren en HMI-toepassingen rechtstreeks op de besturingsunit kan ondersteunen.

De A20B-8101-0280 is het belangrijkste PCB (masterboard) voor deze 0i-C-generatie de centrale hardware-assemblage waaraan alle optionele modules binnen de CNC-besturingseenheid worden aangesloten.

Belangrijkste specificaties

Ingebouwde pc-functies

De ingebouwde pc-functies van de 0i-C-generatie stellen de CNC in staat:

• Verbinding met een installatienetwerk via Ethernet voor DNC-programma-streaming
• Uitvoeren van gegevensverzamelingsactiviteiten die productiecijfers en machinestatus rapporteren aan MES-systemen
• Ondersteuning van afstandsmonitoring en -diagnostiek vanaf een aangesloten pc
• Overdrachtsprogramma's en -parameters tussen CNC en netwerkopslag

Deze mogelijkheden werden toegevoegd op eerdere 0i-generaties; op de 0i-C zijn ze onderdeel van de standaardarchitectuur van het hoofdbord.

Toepassingsscenario's

0i-C CNC hoofdbord storing:Als een FANUC 0i-C CNC-bewerkingscentrum niet opstart, worden alarmcodes weergegeven die naar het hoofdcluster wijzen.Het systeem herlaadt vanaf de FROM-modules en hervat de normale werking..

Herstel van Ethernet-connectiviteit:Een 0i-C CNC verliest zijn Ethernet-verbinding na een fout op bordniveau.

Veelgestelde vragen

V1: Welke plug-in-modules zijn verbonden met de A20B-8101-0280?

De A20B-8101-0280 biedt moduleslots voor FROM (Flash ROM CNC-systeemsoftware), SRAM (batterijgesteunde parameter- en programmaopslag), optionele DRAM-uitbreidingsmodules,en grafische of communicatieoptiesDe configuratie van de geïnstalleerde modules bepaalt de specifieke mogelijkheden van het 0i-C CNC-systeem.

V2: Is de A20B-8101-0280 compatibel met zowel 0i-MC (bewerkingscentrum) als 0i-TC (draaicentrum) configuraties?

De hardware van het hoofdbord is ongeacht het type machine gemeenschappelijk op het 0i-C-platform.T = draaicentrum) wordt bepaald door de inhoud van de FROM-moduleHetzelfde A20B-8101-0280 bedient beide, met het CNC-type opgelost op het niveau van de software.

V3: Welke gegevens moeten worden ondertekend voordat de A20B-8101-0280 wordt vervangen?

Voordat u het hoofdbord verwijdert, back-up: alle CNC-parameters, onderdeelprogramma's, verplaatsingsgegevens voor gereedschappen, verplaatsingsgegevens voor werkzaamheden en het PMC-ladderprogramma.Maar een volledige back-up zorgt voor herstel zelfs als een module een probleem ontwikkelt tijdens de vervanging.. Bewaar back-ups op geheugenkaart, USB (indien ondersteund) en RS-232C PC-back-up tegelijkertijd.

V4: Is de ingebouwde PC-functie van de A20B-8101-0280 na vervanging van het bord afzonderlijk te configureren?

De Ethernet- en PC-functieparameters (IP-adres, subnetmasker, gateway, DNC-serverinstellingen) worden opgeslagen in het parametersgeheugen van de CNC, niet in het hoofdbord.Na montage van een vervangende A20B-8101-0280Als het MAC-adres van het vervangingsbord afwijkt, wordt de MAC-adres van het vervangingsbord gebruikt.de DHCP-reserveringen of vaste IP-toewijzingen in de installatienetwerkconfiguratie bijwerken.

V5: Hoe vergelijkt de 0i-C zich met de 0i-D-generatie wat betreft de mainboard hardware?

De 0i-D-generatie maakt gebruik van de A20B-8200-xxxx-serie mainboards ∙ een andere hardware-generatie met een bijgewerkte processorarchitectuur, een hogere DRAM-capaciteit en een bijgewerkte PC-functie-interface.De A20B-8101-0280 (0i-C) en A20B-8200-xxxx (0i-D) hoofdborden zijn niet uitwisselbaar.Systemen die zijn gebouwd op 0i-C-hardware blijven gedurende hun gehele levensduur met 0i-C-mainboards werken.
