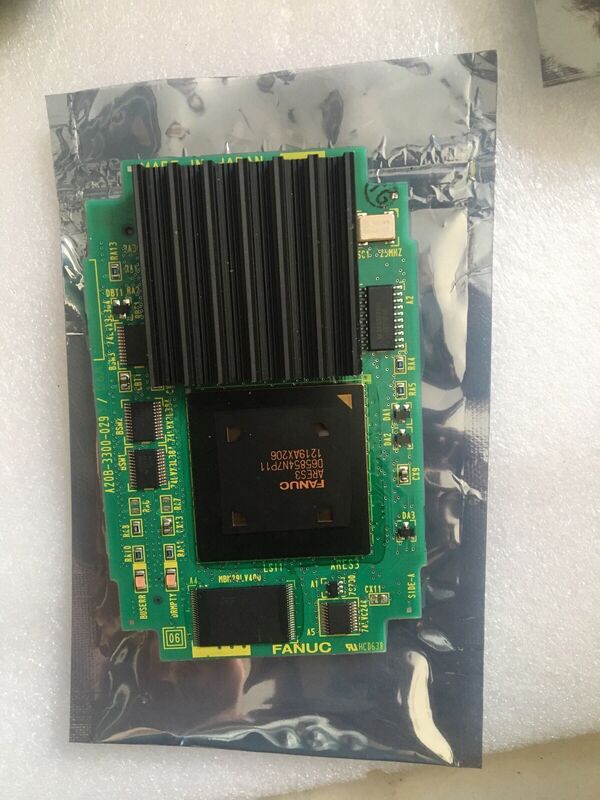

A20B-3300-0293 | FANUC 486 CPU-module — 16 MB DRAM / A20B-3300-029x-familie / plug-in processorkaart / FANUC CNC

A20B-3300 — De serie CPU-modules

De A20B-3300-serie is FANUC's familie van plug-in CPU-modules: de processorkaarten die zorgen voor de centrale verwerkingscapaciteit in FANUC CNC-moederborden. De serie omvat meerdere generaties CNC-platforms en processorarchitecturen:

DeA20B-3300-029x-familiebeslaat het processorbereik van het 486-tijdperk:

De 029x-familie vertegenwoordigt de Intel 486-generatie van FANUC's CNC-verwerkingssystemen – een aanzienlijke sprong voorwaarts ten opzichte van de voorgangers van de 486, en levert de verwerkingskracht die nodig is voor de eerste generatie CNC-platforms uit de i-serie.

Belangrijkste specificaties

486 Architectuur — CNC-prestaties in het i-Series-tijdperk

De Intel 486-processor bracht aanzienlijke vooruitgang ten opzichte van zijn voorgangers toen FANUC deze adopteerde voor de i-serie CNC-platforms:

On-chip drijvende-komma-eenheid (FPU):De geïntegreerde FPU van de 486 (afwezig in de 386) verwerkt drijvende-kommaberekeningen in hardware in plaats van software-emulatie. Voor CNC-taken waarbij coördinatentransformaties, booginterpolatie en gereedschapscompensatieberekeningen betrokken zijn, levert hardware drijvende-komma aanzienlijk snellere resultaten.

32-bits architectuur overal:De 486 was FANUC's eerste 32-bit CNC-processor. 32-bit interne datapaden en een 32-bit externe bus zorgen voor de databreedte die nodig is voor de rekenvereisten van de i-serie CNC-software.

16 MB DRAM-capaciteit:De 16 MB DRAM op de module biedt werkgeheugenruimte waaruit de CNC-systeemsoftware kan worden uitgevoerd. Bij het opstarten laadt de CNC zijn systeemsoftware van FROM in deze DRAM en voert deze uit - 16 MB was de juiste capaciteit voor de 486-generatie i-serie software.

Toepassingsscenario's

Fout CNC-processormodule:Een FANUC CNC ontwikkelt aanhoudende opstartfouten of alarmen op CPU-niveau. Alle geheugenmodules testen correct. De processormodule A20B-3300-0293 wordt als de fout geïdentificeerd. Vervanging herstelt de normale opstart- en werking van de CNC. Een verouderde CNC uit de FANUC i-serie ondergaat een elektronische renovatie. De CPU-module A20B-3300-0293 wordt vervangen om de levensduur van de processor te resetten.

Veelgestelde vragen

Vraag 1: Welke CNC-systemen gebruiken de A20B-3300-0293 486 CPU-module?

De A20B-3300-029x-familie bedient FANUC i-serie CNC-platforms uit het 486-processortijdperk.

Aangrenzende leden (0290, 0291) bevestigen compatibiliteit met Series 15i-, 16i-, 18i- en 21i-platforms in hun A- en B-hardwaregeneraties.

Bevestig het specifieke CNC-model uit de hardwaredocumentatie van het hostbord.

Vraag 2: Hoe verhoudt de A20B-3300-0293 zich tot de Pentium-klasse modules (A20B-3300-0312/0313)?

De 029x-familie maakt gebruik van Intel 486-klasse processors. De 031x-familie maakt gebruik van Intel Pentium-klasse processors. De Pentium biedt ongeveer het dubbele van de instructiedoorvoer per klok via zijn superscalaire dual-issue pijplijn, grotere geheugenbusbandbreedte en aanzienlijk snellere drijvende-kommaprestaties. De twee modulegeneraties bedienen verschillende generaties CNC-hardware en zijn niet uitwisselbaar.

Vraag 3: Is er voor het vervangen van de A20B-3300-0293 een CNC-herconfiguratie nodig?

Nee. CNC-parameters, PMC-ladder en onderdeelprogramma's bevinden zich in SRAM- en FROM-modules - gescheiden van de CPU-module.

Het vervangen van A20B-3300-0293 heeft geen invloed op deze opgeslagen gegevens. De CNC start op vanaf FROM en leest parameters van SRAM nadat de nieuwe module is gemonteerd.

Vraag 4: Waar wordt de 16 MB DRAM voor gebruikt in een CNC uit het 486-tijdperk?

De 16 MB DRAM op de A20B-3300-0293 is het werkgeheugen van de processor. Bij het opstarten kopieert de CNC zijn systeemsoftware van FROM naar deze DRAM voor snelle uitvoering. Alle looptijdvariabelen, vooruitkijkbuffergegevens, asstatusinformatie en actieve programmagegevens bevinden zich tijdens de werking van de machine in deze DRAM. De capaciteit van 16 MB komt overeen met de softwarevoetafdruk van FANUC CNC-softwareversies uit het 486-tijdperk.
