Nieuwe originele FANUC-circuits A20B-8101-0402 A20B81010402

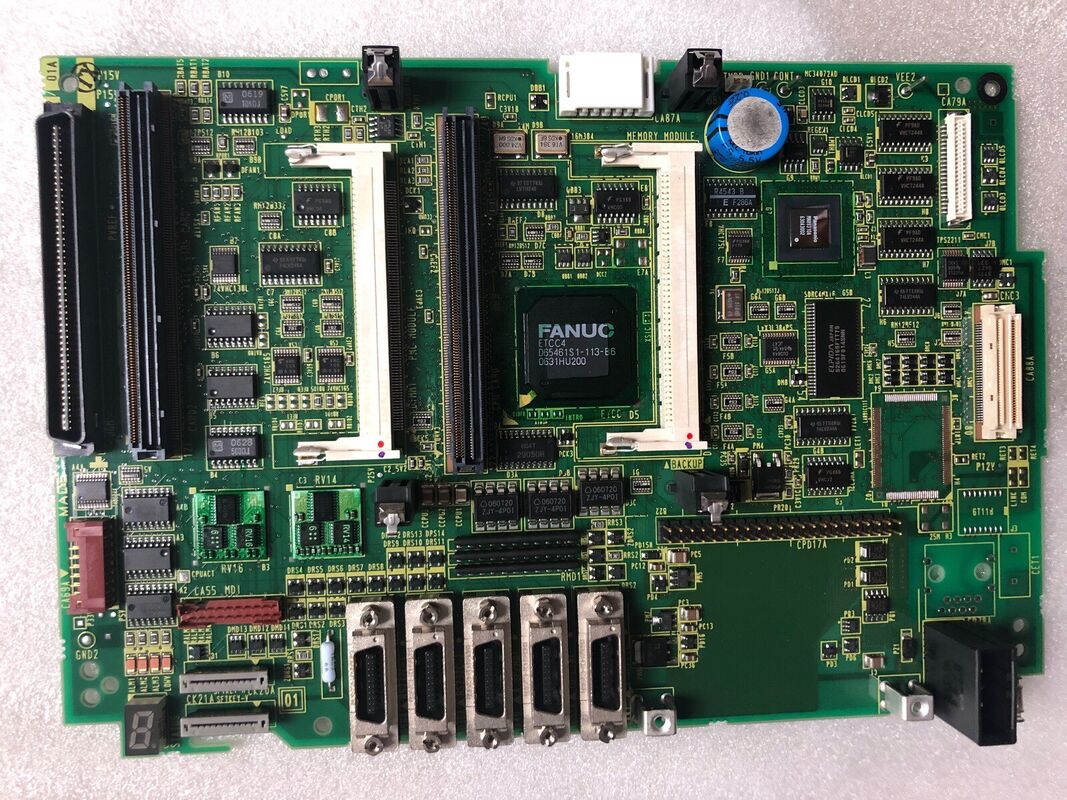

A20B-8101-0402 | FANUC Serie 32i-A Hoofdprintplaat A6 — 2 paden / 12 assen / Multi-path CNC-masterboard / high-end platform

Serie 32i-A — Het capaciteitsniveau

Binnen de 30i/31i/32i-productfamilie van FANUC neemt elke serie een aparte positie in op basis van het aantal assen en de padcapaciteit:

Serie 30i-A:10 paden, maximaal 40 assen (32 voedingsassen + 8 spindels) — voor de meest complexe meerspindel- en meerpadsmachines.

Serie 31i-A:4 paden, maximaal 26 assen (20 voedingsassen + 6 spindels) — voor geavanceerde multi-padmachines.

Serie 32i-A:2 paden, maximaal 12 assen (9 voedingsassen + 3 spindels) — voor krachtige 2-pad draaicentra, samengestelde machines en geavanceerde bewerkingscentra.

De 32i-A vormt het instapmodel van deze high-end familie. Het brengt de volledige functionaliteit van het 30i/31i/32i-platform – nano-interpolatie, AI-servo, HRV4-besturing met hoge respons en meerpadprogrammacoördinatie – naar toepassingen die 2 paden en maximaal 12 assen vereisen, maar niet de grotere configuratie van de 30i of 31i.

Het A20B-8101-0402 A6-moederbord is de master-PCB die aan al deze mogelijkheden ten grondslag ligt.

Belangrijkste specificaties

Wat de 32i-A tot een high-end platform maakt

De capaciteitskloof tussen de 0i-serie en de 32i-A-serie weerspiegelt tientallen jaren van FANUC CNC-ontwikkeling:

Nano-interpolatie:De 32i-A berekent servocommando's met een resolutie van nanometer in plaats van met een resolutie van micrometer. Bij hoge voedingssnelheden produceert deze fijnere commandoresolutie gladdere oppervlakken met minder hoogfrequente snelheidsrimpels.

AI-servo (adaptieve servo):De CNC bewaakt voortdurend de reactie van de servo-as en past de versterkingen in realtime aan om wrijving, thermische uitzetting en belastingsvariatie tijdens de snijcyclus te compenseren. Dit zorgt voor een consistente servostijfheid over het volledige bereik van bedrijfsomstandigheden.

Programmacoördinatie via meerdere trajecten:Twee onafhankelijke programmapaden worden gelijktijdig uitgevoerd, waarbij synchronisatieopdrachten tussen paden een gecoördineerde beweging tussen paden mogelijk maken. Een draaicentrum met dubbele spil en dubbele toren gebruikt dit om de twee torentjes in één enkele, continue bewerkingsvolgorde te synchroniseren.

HRV4 huidige controle:De High Response Vector-stroomregeling van de vierde generatie voert de servostroomlus met hoge updatesnelheden uit, waardoor de servostijfheid en storingsonderdrukking wordt geboden die nodig zijn voor snijden met hoge snelheid en hoge precisie.

Het A20B-8101-0402 A6-moederbord is de hardware die deze mogelijkheden host en biedt de verwerkingsarchitectuur, busconnectiviteit en module-uitbreidingsinfrastructuur die nodig is om deze mogelijkheden te leveren.

Toepassingsscenario's

32i-A CNC-fout op samengestelde machine:Een draaicentrum met twee spillen en een FANUC 32i-A-besturing kan niet worden geïnitialiseerd. Beide programmapaden zijn inactief en het display toont geen inhoud. Na systematische foutisolatie wordt het moederbord van de A20B-8101-0402 geïdentificeerd als het defecte onderdeel. Vervanging door een correct geconfigureerd A6-bord herstelt beide besturingspaden.

Geplande vervanging van het moederbord:Een reparatiefaciliteit voor werktuigmachines die een uitgebreide renovatie van de 32i-A-besturingseenheid uitvoert, vervangt de A20B-8101-0402 als onderdeel van een vernieuwing op moederbordniveau, waardoor de gereviseerde CNC aan zijn volgende serviceperiode begint met een betrouwbaar moederbord.

Veelgestelde vragen

Vraag 1: Hoe verschilt de 32i-A van de 31i-A qua hardwarearchitectuur?

De 31i-A ondersteunt 4 besturingspaden en maximaal 26 assen; de 32i-A ondersteunt 2 paden en maximaal 12 assen. Dit zijn geen softwarebeperkte configuraties van dezelfde hardware; ze gebruiken verschillende moederbordhardware uit verschillende A20B-8101-subseries. De A20B-8101-0402 is specifiek voor de 32i-A en is niet uitwisselbaar met 31i-A- of 30i-A-moederborden.

V2: Van welke gegevens moet een back-up worden gemaakt voordat de A20B-8101-0402 wordt vervangen?

Maak een back-up van alle CNC-parameters voor beide besturingspaden, alle onderdeelprogramma's uit beide padprogrammageheugens, gereedschapscorrectie- en geometriegegevens, werkcoördinatengegevens, PMC-ladderprogramma en -gegevens, en servo- en spilafstemmingsparameters. Dankzij de meerpadconfiguratie van de 32i-A is tweemaal zoveel parameterback-up nodig vergeleken met een enkelpad-CNC. Voer de back-up uit via de ALL IO-functie van de CNC naar een extern apparaat voordat u met de vervanging begint.

Vraag 3: Ondersteunt de A20B-8101-0402 A6-kaart alle 32i-A-optiefuncties?

De configuratie van het A6-kaarttype ondersteunt specifieke combinaties van optiekaarten in de 32i-A-besturingseenheid. Of een specifieke optie (HRV4, dubbele controleveiligheid, hogesnelheidsbuffer op afstand) wordt ondersteund, hangt af van het slotcomplement van het kaarttype en de geïnstalleerde optiekaarten. Bevestig de optievereisten uit de hardwarespecificatie van de machine aan de hand van de mogelijkheden van het A6-kaarttype in de 32i-A hardwareaansluitingshandleiding.

Vraag 4: Welke stappen voor inbedrijfstelling zijn nodig na montage van de A20B-8101-0402?

Na het aanpassen en opstarten: controleer of beide programmapaden correct zijn geïnitialiseerd; controleer of de FSSB-servocommunicatie tot stand is gebracht voor alle assen over beide paden; controleer de spilinterfacecommunicatie voor alle assen; bevestig dat alle PMC I/O-toewijzingen correct reageren; en voer beide programmapaden uit met een lage voedingssnelheid voordat de productie op volle snelheid begint. Voor een machine met aangepaste servoparameterafstemming vergelijkt u het asgedrag na vervanging met de afgestemde parameters om eventuele problemen met het herstellen van parameters op te sporen.

Vraag 5: Zijn er foutmodi bekend die specifiek zijn voor het A20B-8101-0402-moederbord?

Moederborden in de A20B-8101-serie kunnen defecten vertonen die verband houden met: veroudering van elektrolytische condensatoren op de voedingsrails (waardoor periodieke reset of onregelmatig gedrag bij bedrijfstemperatuur ontstaat); oxidatie van verbindingen bij plug-in module-aansluitingen (veroorzaakt communicatiefouten op de optiekaart); en uitputting van de SRAM-batterij, wat leidt tot parameterverlies bij stroomcycli. Regelmatige vervanging van de SRAM-batterij en periodieke parameterback-up zijn de meest effectieve preventieve maatregelen tegen de meest voorkomende gevolgen van storingen.
