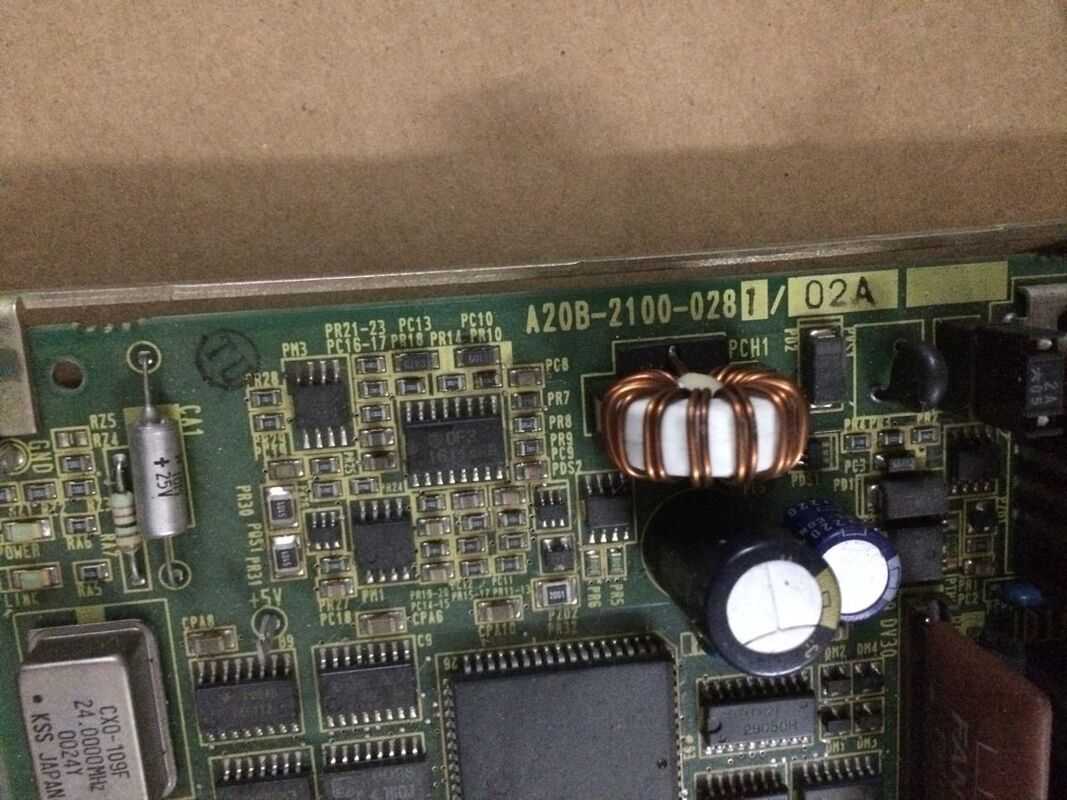

Nieuwe originele FANUC-circuits A20B-2100-0280 A20B21000280

A20B-2100-0280 ∙ FANUC Loader I/O PCB ∙ CNC-geïntegreerde onderdelen Loader Interface Board / A20B-2100 serie

Wat doet een laadmachine en waarom heeft hij zijn eigen I/O-bord nodig

Veel CNC-machine­gereedschappen, in het bijzonder draaicentrums en bewerkingscellen, zijn voorzien van een automatische laadmachine als uitbreiding van hun productiecapaciteit.Een laadmachine is het geautomatiseerde hanteringssysteem dat werkstukken in de machine voert en afgewerkte onderdelen verwijdert, waardoor de productie zonder begeleiding of met minimale begeleiding:

met een vermogen van niet meer dan 50 WVoer continu ruwe staaf voorraad aan een CNC-draaienmachine, zodat de draaienmachine meerdere componenten van een enkele staaf kan afsnijden zonder dat de bediener tussen de onderdelen wordt geladen.

met een vermogen van niet meer dan 50 WOverhead cartesiaanse hanteringssystemen die ruwe gietstukken of ruwe stukken uit een rij plukken, deze in de CNC-schokker of -bevestiging laden en afgewerkte onderdelen naar een uitgangsconveyor verwijderen.

Eenheden voor het overbrengen van onderdelen:Mechanische systemen die werkstukken verplaatsen tussen draaibankwielen (bijvoorbeeld subspindeloverdracht) of tussen machines in een flexibele productiecel.

Alle systemen wisselen digitale signalen uit met de CNC. De laadmachine geeft de CNC een signaal wanneer een onderdeel op zijn plaats is; de CNC geeft de laadmachine een signaal wanneer de scheerkraan wordt vastgeklemd, de deur is gesloten, de deur is gesloten, de machine is gesloten, de machine is gesloten, de machine is gesloten, de machine is gesloten, de machine is gesloten, de machine is gesloten, de machine is gesloten, de machine is gesloten en de machine is gesloten.of de cyclus is voltooidDe A20B-2100-0280 biedt de speciale I/O-interface voor deze signaaluitwisseling.

Belangrijkste productinformatie

Dedicated Loader I/O Why Separation from Standard Machine I/O Matters (Waarom scheiding van standaard machine I/O belangrijk is)

CNC-bewerkingsmachines gebruiken twee soorten I/O in hun PMC:

Standaard machine I/O:Omvat de eigen functies van de machine: koelmiddel, deurvergrendeling, asremmen, spindelstarters, hydraulisch systeem.

Invoer/uitvoer van de laadmachine:Beslaat de functies van het laadsysteem sensoren voor de positie van de laadarm, grijper open/sluit, detectie van de aanwezigheid van onderdelen, aanvraag voor de laadcyclus, toegang tot de deur open/sluit.

Het afscheiden van de loader-I/O op een speciaal bord (A20B-2100-0280) houdt de loader-interface-hardware geïsoleerd van de eigen I/O van de machine. Dit heeft praktische voordelen:

Wanneer de laadmachine voor onderhoud uit de machine wordt verwijderd of wanneer een machine tijdelijk zonder laadmachine wordt gebruikt,de I/O-platform van de laadmachine kan worden losgekoppeld zonder dat dit de standaard I/O-functies van de machine beïnvloedtDe alarmcodes en signaalfouten van de laadmachine zijn terug te voeren op de A20B-2100-0280, waardoor de foutdiagnoses in gecombineerde machines/ladersystemen worden vereenvoudigd.

PMC-signaalcoördinatie

Het PMC-ladderprogramma van CNC coördineert de machine en de laadmachine als één geïntegreerd systeem.

1. CNC voltooit de bewerkingscyclus en stuurt via de A20B-2100-0280 een "cyclus voltooid" signaal naar de laadmachine
2. Loader ontvangt het signaal en stuurt een "deur open verzoek" terug naar de CNC
3. CNC opent de deur en stuurt "deur open bevestigd"
4. Loader komt de machine binnen, ruilt onderdelen uit en stuurt "clear"
5. CNC sluit de deur en bevestigt de sluiting voordat de volgende cyclus begint

Al deze verbindingen gaan door de A20B-2100-0280.de laadmachine-CNC-handshaking mislukt ∙ de laadmachine reageert niet op CNC-signalen of de CNC ontvangt geen bevestiging van de laadmachine, waardoor de productie wordt onderbroken.

Toepassingsscenario's

Versuim bij handdruk van de laadmachine:Een CNC-draaibank met een portierlader ontwikkelt intermitterende productie-stoppen de ladersignalen bereiken de CNC niet betrouwbaar. De machine-I/O-functies werken correct, maar de startcyclus van de lader faalt.De A20B-2100-0280 wordt geïdentificeerd als de fout.

Inbedrijfstelling van het systeem:Een machine-gereedschapsfabrikant die een nieuw ladersysteem met een FANUC CNC integreert, installeert de A20B-2100-0280 om de speciale I/O-kanalen voor de ladersinterface te voorzien.

Veelgestelde vragen

V1: Hoe behandelt het PMC de I/O-punten op de A20B-2100-0280?

De A20B-2100-0280 maakt verbinding met de I/O Link-bus van de CNC en levert zijn digitale I/O-punten aan de PMC via een gedefinieerd I/O Link-adresbereik.Het PMC-ladderprogramma leest de invoerstaten van de loader en schrijft de uitvoeropdrachten van de loader via deze adressenDe adrestoewijzing wordt tijdens de inbedrijfstelling ingesteld en gedocumenteerd in de elektrische specificatie van de machine.controleert of de I/O Link-adresconfiguratie overeenkomt met de oorspronkelijke om ervoor te zorgen dat de PMC-ladder de juiste fysieke signalen blijft adresseren.

V2: Kan de standaardmachine I/O blijven werken als de A20B-2100-0280 uitvalt?

Ja. De A20B-2100-0280 is een dedicated loader I/O board ∙ een apart knooppunt op de I/O Link bus van de standaard I/O boards van de machine.de CNC genereert een I/O Link alarm voor het laadknooppunt, maar de eigen I/O van de machine (koelmiddel, deuren, asremmen, spindel) kan blijven werken als de PMC is geprogrammeerd om de fout van de laadmachine elegant te behandelen.De reactie van de PMC-ladder op I/O-verlies van de laadmachine is afhankelijk van de wijze waarop de machinebouwer de veiligheidslogic van de laadmachine heeft geïmplementeerd.

V3: Wat is het aantal digitale I/O-punten op de A20B-2100-0280?

Het specifieke aantal ingangen en uitgangen is afhankelijk van de interne configuratie van het bord en het aan het bord toegewezen I/O Link-adresblok.FANUC I/O-platen in de A20B-2100-serie bieden doorgaans 32 tot 64 DI- en DO-punten in combinaties die overeenkomen met de toepassingsvereisten van de laadmachine.Bevestig het aantal punten aan de hand van de elektrische documentatie van de machine of van de onderhoudshandleiding van FANUC voor de specifieke CNC- en laadmachineconfiguratie.

V4: Verplicht de vervanging van de A20B-2100-0280 wijzigingen in het PMC-programma?

Nee, mits het vervangende bord hetzelfde model is en is geconfigureerd met hetzelfde I/O Link-adres als het gebrekkige bord.Een soortgelijke vervanging op hetzelfde adres herstelt de I/O-communicatie van de lader transparantAls het PMC-programma wijzigingen nodig heeft ¥ bijvoorbeeld als de vervangingsplatform een andere inrichting van de I/O-punten heeft ¥ is de ondersteuning van de machinebouwer vereist.

V5: Welke veiligheidsoverwegingen gelden bij de vervanging van de I/O-plaat van de laadmachine?

Voordat u de A20B-2100-0280 vervangt, moet u ervoor zorgen dat de laadmachine volledig is ingedrukt en in zijn oorspronkelijke positie staat geparkeerd.De stroomvoorziening (pneumatisch en elektrisch) van het laadinstallatiesysteem moet onafhankelijk van de CNC worden uitgeschakeld alvorens toegang te krijgen tot elektrische componenten die met de laadinstallatie verband houden.. Volgt u de vergrendelingsprocedure van de machinebouwer voor het gecombineerd onderhoud van de machine/lader.
