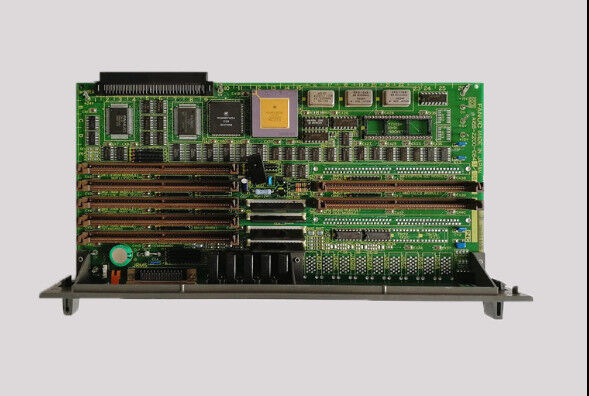

Fanuc A16B-2202-0850 Besturingskaart PCB A16B22020850/02A

A16B-2202-0850 FANUC 6-Axis Option-2 CPU Board 7 Plug-In Slots / Series 16/18 Axis Expansion / Sub-CPU Architecture

Optie 2 Verlenging van het aantal assen buiten het basisbord

In de FANUC-serie 16/18 CNC-hardwarearchitectuur verwerkt het hoofdcpu-bord het aantal basisaxels, meestal 4 assen in een standaardconfiguratie.de optie-2 sub-CPU-kaart verlengt het systeem buiten deze basislimiet.

De A16B-2202-0850 is de 6-assige variant van het Option-2-bord ∙ een speciale sub-CPU die verantwoordelijkheid neemt voor de servo-asverwerking voor extra assen buiten die die worden behandeld door het hoofd-CPU-bord.

Deze architectuur verschijnt consequent in de FANUC CNC-productlijn van dit tijdperk:

A16B-2203-0031 (OPTIE-2 2-AXIS):In deze sessie wordt elders beschreven: een 2-assige expansie-sub-CPU voor toepassingen van de serie 16/18.

A16B-2203-0033 (OPTIE-2 SUB-CPU met sub-CPU):De hogere capaciteit optie bord met ingebouwde sub-CPU, ook bevestigd in deze sessie.

A16B-2202-0850 (6-AXIS OPTIE-2):De 6-assige uitbreidingsvariant ?? voor machines waarvoor maximaal 6 servo-assen nodig zijn die via dit optiebord worden gecoördineerd.

Belangrijkste productinformatie

6-assige CNC-machines Machine tool toepassingen

Waarom zou een machine 6 assen nodig hebben op haar Optie 2-bord?

met een vermogen van niet meer dan 50 WX, Y, Z zijn basisassen; A, B (roterende assen) en een 6e as van het werktuigmagazin of palletindexers hebben allemaal servocontrole nodig.

met een vermogen van meer dan 50 WZ, X, C (hoofdspindel), Y (additieve frees), tweede torent Z2 en X2 assen ∼ in totaal zes servo-assen voor een complex draaibankcentrum.

Cellen van de overbrengingsmachine:In een flexibele overbrengingsmachine plaatsen meerdere onafhankelijke servo-assen onderdelen door middel van opeenvolgende bewerkingen.

Toepassingsscenario's

Verschijnselen van de vergrotingsplatform van het bewerkingscentrum van de serie 18-B met zes assen:Een FANUC-serie 18-B 5-assig bewerkingscentrum met een extra B-as ontwikkelt alarmen op de uitbreidingsassen.Vervanging herstelt alle 6 assen behandeld door de optie bord.

Onderhoud van een meerassig draaicentrum van de serie 16-B:Een complex CNC-draaicentrum met twee torentjes en een C-as vereist een vervanging van de sub-CPU van Optie 2. De 6-as capaciteit van de A16B-2202-0850 dekt de volledige uitgebreide asset.

Veelgestelde vragen

V1: Wat is het maximale totale aantal assen wanneer A16B-2202-0850 wordt toegevoegd aan een systeem van serie 16/18?

De serie 16/18 main CPU board ondersteunt een basis aantal assen (meestal 4 met de basis main board).Het exacte totaal hangt af van het specifieke model van de serie 16/18De hardware documentatie van het FANUC-model van de serie 16/18 specificeert het maximale ondersteunde aantal assen voor elke combinatie van hoofdbord en optie.

Vraag 2: Heeft A16B-2202-0850 voor zijn 6-assige werking overeenkomstige optieboards op de 7 slots nodig?

Het A16B-2202-0850-bord biedt de fysieke slots en CPU-infrastructuur, maar de servo-interface kaarten, FROM/SRAM geheugen modules,en de communicatieplatformen die deze 7 slots vullen, moeten correct zijn gemonteerd en geconfigureerd voor de werking van de 6-assige bedieningDe toepasselijke FANUC-handleiding voor de hardwareverbinding van de serie 16/18 bevat de vereiste kaartconfiguratie voor de 6-assige installatie.

Vraag 3: Is het vervangen van A16B-2202-0850 vereist dat de uitbreidingsassen opnieuw in gebruik worden genomen?

De CNC-parameters voor alle assen, met inbegrip van die welke door de A16B-2202-0850 worden behandeld, worden opgeslagen in de hoofd-SRAM van de CNC.Het vervangen van de optie bord met alle parameter gegevens intact betekent de uitbreidingsas parameters worden automatisch opnieuw toegepast bij het opstartenAls ook SRAM-gegevens verloren zijn gegaan, moeten de parameters van de uitbreidingsas opnieuw worden ingevoerd voordat de machine kan draaien.

V4: Welke alarmcodes geven aan dat A16B-2202-0850 heeft gefaald?

Alarmen die specifiek zijn voor de uitbreidingsassen (alarmen op de assen 5, 6 of hoger, afhankelijk van de nummeringsconfiguratie van de as), communicatiefouten die wijzen op de optie-slot,of storing van alle uitbreidingsassen tegelijkertijd terwijl de basis assen normaal blijven alle wijzen op de A16B-2202-0850 kan de fout zijn. Bevestig door te controleren of de fout isoleert op de assen die zijn toegewezen aan dit optiebord versus het hoofdcpu-bord.
