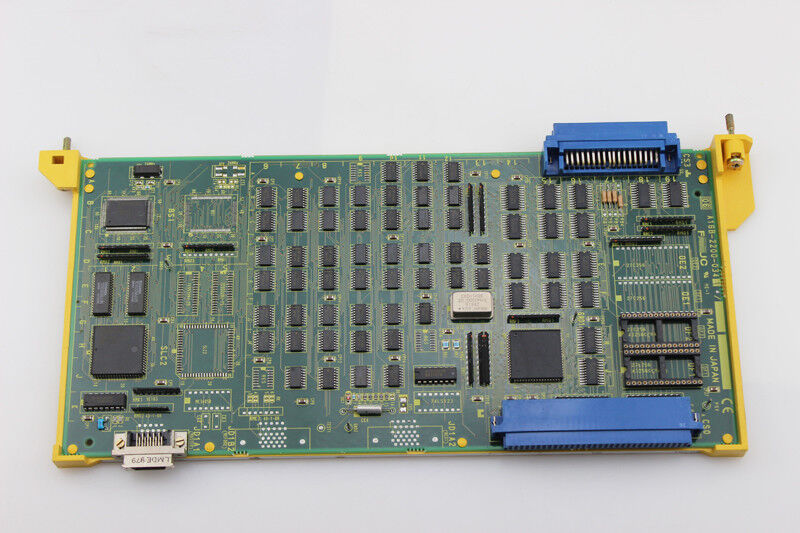

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB getest in goede staat

A16B-2200-0341∙ FANUC PMC-M I/O Link ROM Master PCB ∙ Serie 0-C CNC / Robot Systems / Ladder Program Execution / I/O Link

PMC-M

In de FANUC-serie 0-C CNC-architectuurde PMC (Programmable Machine Controller) voert de sequentielogica van de machine uit ̇ het ladderprogramma dat alle machinefuncties regelt buiten de snijbewegingKoelmiddel, hydraulische apparatuur, gereedschapsschakelaars, deurvergrendelingen, reacties van de bedieningspanelen ¥ alle worden geregeerd door PMC-ladders.

De aanduiding "PMC-M" identificeert het specifieke PMC-model dat is gemonteerd op systemen van serie 0-C.De A16B-2200-0341 is het ROM-masterboard voor de PMC-M ∙ het PCB dat het programmageheugen (ROM) van de PMC bevat en fungeert als de I/O Link master.

Belangrijkste productinformatie

Herziening Varianten PMC-M en PMC-M2

De A16B-2200-0341 bestaat in meerdere hardwareherzieningen met verschillende toepassingsbenamingen:

/04B (PMC-M):De standaard PMC-M-configuratie voor CNC-gereedschapstoepassingen van de serie 0-C. De PMC-M biedt de basisladderprogramma-uitvoering en de I/O Link-masterfunctie voor de machine-interface van de CNC.

/09A (PMC-M2 Robot ROM IO Link Board):Een latere herziening bevestigd door Next Day Automation voor robottoepassingen.Deze variant is bedoeld voor FANUC-robotcontrollers die de PMC-M-architectuur gebruiken voor hun volgordecontrole en I/O Link-communicatie..

Toepassingsscenario's

Standaard onderbroken:Een FANUC-serie 0-C CNC ontwikkelt PMC-alarmen machine sequences stop responding, I/O Link communicatie faalt.Vervanging herstelt PMC ladder uitvoering en I/O Link communicatie.

Onderhoud van het bord van de robot PMC-M2:Een FANUC-robotcontroller die de PMC-M2-architectuur gebruikt, vereist A16B-2200-0341/09A voor zijn sequentiebesturingsbord.

Veelgestelde vragen

V1: Wat is het verschil tussen PMC-M (/04B) en PMC-M2 (/09A) op de A16B-2200-0341?

De /04B-herziening is de standaard PMC-M-configuratie voor CNC-toepassingen van serie 0-C.De /09A is de PMC-M2-variant, een verbeterd PMC-vermogen dat is bevestigd voor robottoepassingen door Next Day Automation.De aanduiding "M2" geeft een grotere programma-stappencapaciteit of een uitgebreide instructieset aan in vergelijking met de basis-PMC-M.Bevestig altijd de geïnstalleerde herziening van het bord label voordat het inkoop van een vervanging.

V2: Is het vervangen van A16B-2200-0341 vereist dat het PMC-ladderprogramma opnieuw wordt geladen?

De A16B-2200-0341 bevat ROM (Read-Only Memory) the PMC-systeemsoftware en mogelijk de machine-specifieke ladderprogramma-inhoud wordt op dit bord opgeslagen.Vervanging van het bord met een lege of andere-inhoud ROM betekent de machine PMC sequentie logica moet worden opnieuw geladen van back-up. Bewaar altijd een back-up van het PMC-ladderprogramma voordat u een PMC-bord onderhoudt.

V3: Welke CNC-systemen gebruiken de PMC-M met A16B-2200-0341?

Fanuc-controller.com bevestigt A16B-2200-0341 "met name met serie 0-C controllers". De serie 0-C generatie (0-MC, 0-TC, 0-MD, 0-TD, 0-MF,0-TF) gebruikte de PMC-M-architectuur voor hun machine-sequentiecontrole. DNC Electronics vermeldt dit bord in hun I/O Board categorie naast andere Series 0 era boards.

V4: Is de A16B-2200-0341 specifiek voor de eigen CNC-systemen van FANUC of kan deze ook gebruik maken van machine-gereedschap van derden?

De A16B-2200-0341 bedient FANUC-serie 0-C CNC-systemen die zijn geïnstalleerd op werktuigmachines die zijn gebouwd door elke fabrikant van werktuigmachines die deze CNC-generatie gebruiken, waaronder Japanse, Duitse, Koreaanse, Italiaanse,en Taiwanese machinebouwers die FANUC 0-C als hun CNC-platform hebben opgegevenHet bord is specifiek voor CNC-generatie, niet specifiek voor machinebouwers.

V5: Wat betekent de functie "I/O Link master" in de praktijk voor de machine?

De I/O-link is de seriële bus van FANUC die het PMC verbindt met alle externe I/O-apparaten ∙ schakelaars en lampen van het bedieningspaneel, I/O-eenheden van de machine en power magnetics I/O-boards.De A16B-2200-0341 als de master betekent alle 96 of 104 machine-invoersignalen en 56 of 72 uitgangssignalen transit dit bordWanneer dit bord faalt, verliest de PMC toegang tot alle machine-I/O's – geen machinefuncties kunnen worden uitgevoerd.
