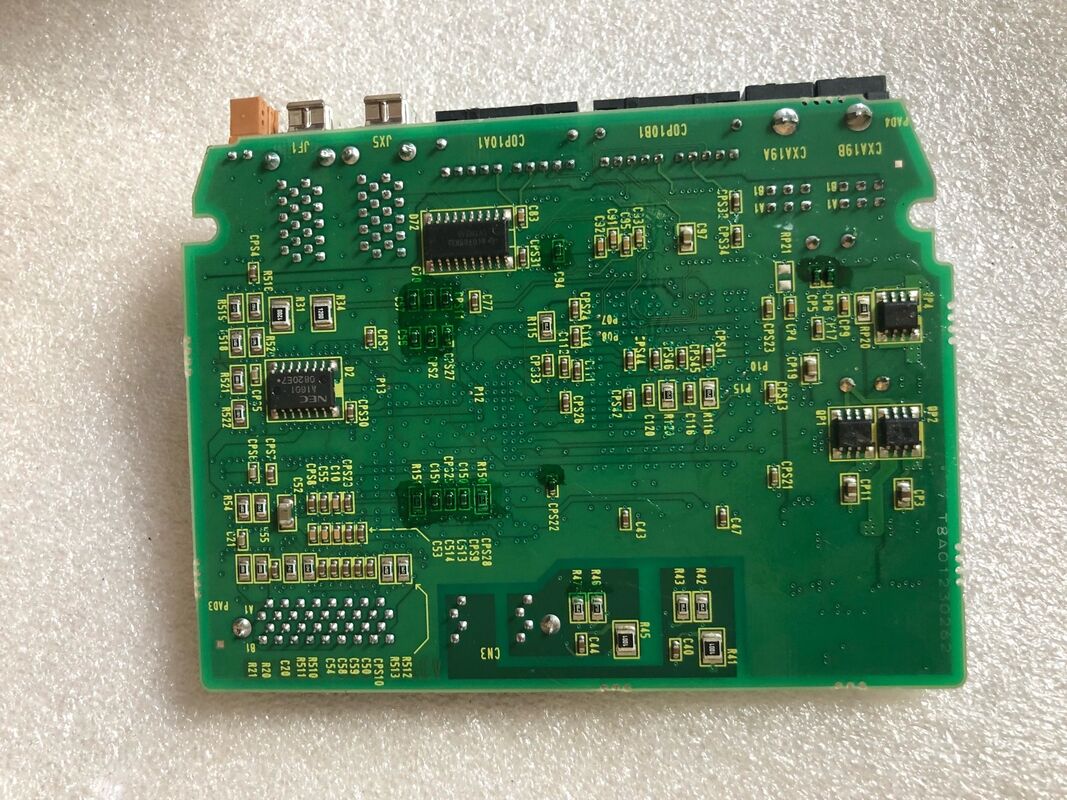

FANUC A350-2101-T058 printplaat A35O-21O1-TO58

A350-2101-T058 | FANUC A350 PCB-fabricagenummer — Alpha-i aandrijfkaartfamilie / CNC industriële automatisering

A350 fabricagenummers en A20B commerciële nummers - hetzelfde bord, twee referenties

Het onderdelensysteem van FANUC gebruikt twee parallelle nummeringsconventies voor dezelfde fysieke PCB:

Commerciële bestelnummers (A20B-2101-xxxx):De nummers die worden gebruikt op inkooporders, onderhoudsdocumentatie en commerciële lijsten met reserveonderdelen. Dit is het nummer dat te vinden is in FANUC-onderhoudshandleidingen, lijsten met reserveonderdelen en servicedocumentatie.

PCB-fabricagenummers (A350-2101-Txxx):De referentienummers van de interne tekeningen zijn op het bord zelf afgedrukt. Dit is de productiereferentie van FANUC: het nummer dat het specifieke PCB-ontwerp op het fabricageniveau van de printplaat identificeert.

Het fabricagenummer A350-2101-T058 komt overeen met een bord uit de commerciële serie A20B-2101. Voorbeelden van bevestigde paren:

• A20B-2101-0560 ↔ A350-2101-T566
• A20B-2101-0392 ↔ A350-2101-T396

De A350-2101-T058 is het fabricagelabel voor het overeenkomstige A20B-2101-bord in de Alpha-i-driveboard-familie.

Belangrijke productinformatie

De A20B-2101-driveboardfamilie

De A20B-2101-serie – waarvan de fabricagenummers voorkomen in de A350-2101-Txxx-reeks – omvat de aandrijfbesturings- en voedingsprintplaten van FANUC voor de Alpha-i-generatie:

Alpha-i aiSV servoaandrijfkaarten:Inclusief tweekanaals HRV-besturingskaarten die de huidige regellussen voor twee servo-assen tegelijkertijd aansturen. Dit is de besturingsintelligentie in de tweeassige servomodules uit de SVM2-serie.

Alpha-i besturingskaarten voor spindelversterkers:Beheer van de snelheidsregeling, oriëntatie en stroomregeling van de spilmotor in de aiSP-spilaandrijfmodules.

Voedingsmodulekaarten:Inclusief PCB's voor de PSM (αi PS-serie) die de DC-bus verzorgen voor alle aangesloten servo- en spindelmodules.

βi-serie aandrijfkaarten:Inclusief compacte servoversterkerkaarten voor de servoaandrijvingen uit de βi-serie die worden gebruikt in goedkope CNC-configuraties.

De A350-2101-T058 vervult één specifieke functie binnen deze familie. Het fabricagenummer op het bordlabel is de gezaghebbende identificatie voor het verkrijgen van de juiste vervanging.

Toepassingsscenario's

Identificatie van de printplaat van de aandrijfmodule op het bordlabel:Een onderhoudsmonteur verwijdert een defecte printplaat van een Alpha-i aandrijfmodule. Op het bordlabel staat A350-2101-T058. Met behulp van dit fabricagenummer identificeert de technicus de juiste vervanging uit de lijst met reserveonderdelen van de omvormermodule en bestelt hij de vervangende kaart.

Reserveonderdelen kous:Een faciliteit onderhoudt reserveonderdelen voor schijf-PCB's, geïdentificeerd aan de hand van de A350-fabricagenummers op de bordlabels. De A350-2101-T058 wordt samen met andere Alpha-i-driveboards op voorraad gehouden als onderdeel van een geplande onderhoudsinventaris.

Veelgestelde vragen

V1: Hoe vind ik het commerciële bestelnummer van A20B dat overeenkomt met A350-2101-T058?

Vergelijk de A350-2101-T058 met de lijst met reserveonderdelen in de onderhoudshandleiding van de FANUC Alpha-i-serie voor de specifieke omvormermodule waarin deze kaart is geïnstalleerd. De lijst met reserveonderdelen wijst elk PCB-slot toe aan het fabricagenummer en, in de meeste gevallen, het bijbehorende commerciële bestelnummer. De technische ondersteuning van FANUC kan ook de overeenkomst bevestigen tussen een fabricagenummer en het commerciële ordernummer.

V2: Kan ik de A350-2101-T058 bestellen met behulp van het fabricagenummer of het commerciële bestelnummer?

De meeste FANUC-leveranciers van reserveonderdelen hebben platen op voorraad onder het commerciële A20B-bestelnummer. Wanneer u contact opneemt met een leverancier, geef dan het fabricagenummer A350-2101-T058 op. Zij zullen voor uitvoering verwijzen naar het toepasselijke commerciële ordernummer. Sommige leveranciers vermelden onderdelen onder beide nummersystemen; Controleer altijd of de kaart overeenkomt met de geïnstalleerde eenheid voordat u de bestelling voltooit.

V3: Zijn er verschillende revisies van de A350-2101-T058?

Net als bij borden met een commercieel nummer kunnen bij fabricage genummerde borden revisietekens worden toegevoegd, bijvoorbeeld A350-2101-T058/01A. Het revisie-achtervoegsel identificeert hardware-updates binnen hetzelfde PCB-ontwerp. Latere herzieningen zijn doorgaans achterwaarts compatibel. Geef bij het bestellen het volledige fabricagenummer op, inclusief eventuele zichtbare revisie-achtervoegsels op het bordlabel.

V4: Welke voorzorgsmaatregelen zijn van toepassing bij het vervangen van de A350-2101-T058 in een Alpha-i aandrijfmodule?

Controleer voordat u een Alpha-i aandrijfmodule opent of de DC-bus is ontladen tot een veilige spanning; de condensatorlading is zichtbaar op de laadindicator-LED of meetbaar met een gekalibreerde DC-voltmeter. De PCB moet worden behandeld met ESD-voorzorgsmaatregelen: een geaarde polsband, een ESD-veilig werkoppervlak en een antistatische verpakking voor transport. Vermogensparameters voor de aandrijving worden opgeslagen in de CNC en niet op de printplaat, zodat er geen parameterherinvoer nodig is na vervanging van de kaart.

Vraag 5: Is het A350-2101-T058-fabricagebord dezelfde fysieke PCB als het commerciële A20B-2101-bord?

Ja. De A350-2101-T058 en het bijbehorende commerciële bord A20B-2101 zijn identieke fysieke PCB's. Het fabricagenummer wordt tijdens de productie op het bord gedrukt. Het commerciële ordernummer wordt extern gebruikt voor inkoop en documentatie. Beide referenties identificeren hetzelfde bord – het verschil is in welke context (workshop versus inkoop) het nummer wordt gebruikt.
