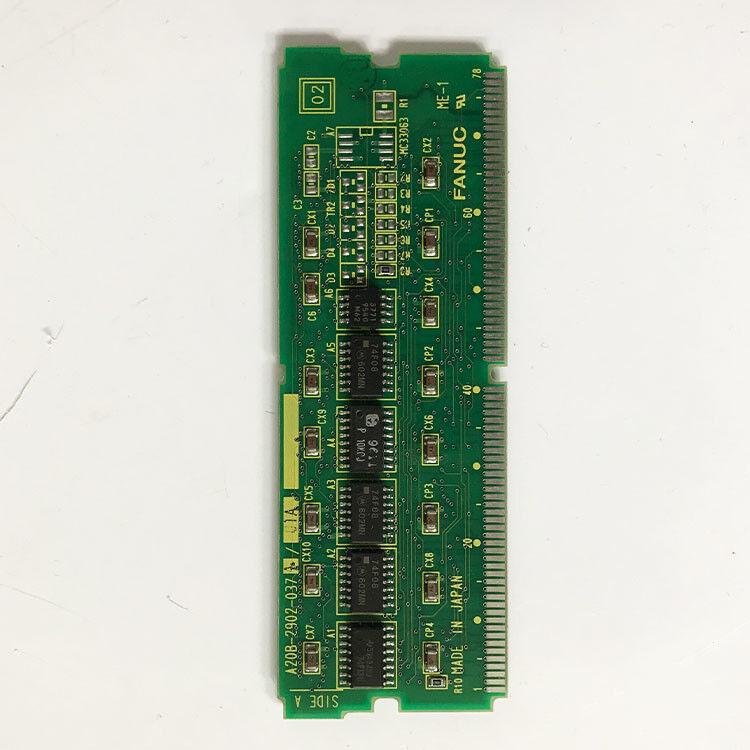

GE Fanuc A20B-2902-0371/02A PCB-module NIEUW

A20B-2902-0371 FANUC 4MB FROM Module Flash ROM / CNC-systeemsoftware / niet-vluchtige programmaopslag / A20B-2902 serie

FROM CNC's niet-vluchtige software-opslagplaats

In elke FANUC CNC spelen drie soorten geheugen verschillende rollen. FROM (Flash Read-Only Memory) is de meest fundamentele: het slaat de CNC-systeemsoftware op die bepaalt wat de CNC kan doen.

Wat WORDT GEMAAKT:

• CNC-besturingssoftware:De G-code interpreter, beweging berekening machine, servo coördinatie, display management, en alle kern CNC functies bestaan als software inwoner van FROM.de CNC is inerte hardware.
• Optioneel softwarepakket:Aanvullende CNC-mogelijkheden: rigide tapping, high-speed contouring, AI contour control en andere softwareopties worden als extra FROM-inhoud opgeslagen.Elke ingeschakelde optie heeft een overeenkomstige software in de FROM die zijn mogelijkheid activeert.
• Macroprogramma's en aangepaste functies:In sommige configuraties worden permanente macro-programma's (PMC-gegevens, subprogramma's) voor niet-vluchtige opslag in FROM opgeslagen.

In tegenstelling tot DRAM (die alle inhoud verliest wanneer de stroom wordt verwijderd) en in tegenstelling tot batterij-backed SRAM (die inhoud verliest als de back-upbatterij faalt), is FROM niet-vluchtig.FROM behoudt zijn inhoud voor onbepaalde tijd zonder stroom of batterij.

Belangrijkste specificaties

A20B-2902 Geheugenmodule familie

De A20B-2902-serie omvat plug-in geheugenmodules voor FANUC CNC-systemen.

DRAM-modules:Het A20B-2902-0020 (4MB DRAM), beschreven in een eerdere batch van deze serie, levert het snelle werkgeheugen dat de CNC-processor nodig heeft voor de runtime werking.

van modules:Niet-vluchtige softwareopslag. De A20B-2902-0371 (4MB FROM) slaat de systeemsoftware op die de CPU bij opstarten in de DRAM laadt.FROM capaciteit bepaalt hoeveel software en hoeveel opties kunnen worden geïnstalleerd.

Naastgelegen FROM-module:De A20B-2902-0080 (4MB FROM / 512K SRAM) vertegenwoordigt een andere FROM-module in dezelfde A20B-2902-familie, waarbij FROM en SRAM in één module worden gecombineerd voor een andere CNC-configuratie.

De A20B-2902-0371 biedt 4 MB dedicated FROM-opslag ‡ afgestemd op de software-afdruk van de CNC-generatie die het bedient.

Toepassingsscenario's

CNC FROM modulefout:Een FANUC CNC slaagt er niet in de opstartsequentie te voltooien het systeem stopt tijdens het laden van de software met een FROM-foutalarm. De A20B-2902-0371 wordt geïdentificeerd als de mislukte module.Vervanging herstelt het systeem software laden en normale CNC boot.

CNC-software update:Een FANUC CNC-systeem vereist een software-update naar een nieuwe versie.De oude module wordt verwijderd en de bijgewerkte module geïnstalleerd de CNC-laarzen met de nieuwe software versie.

Veelgestelde vragen

V1: Verwijdert de vervanging van A20B-2902-0371 CNC-parameters of onderdeelprogramma's?

Nr. CNC-parameters en onderdeelprogramma's worden opgeslagen in SRAM (batterijgedragen RAM) – een aparte module van de FROM.Na het monteren van de nieuwe A20B-2902-0371, de CNC start met behulp van de software van de nieuwe FROM-module en leest parameters uit de intacte SRAM.

V2: Kan de software op A20B-2902-0371 in het veld worden herschreven?

FROM (Flash ROM) is elektrisch verwijderbaar en herschrijfbaar "Flash" verwijst naar deze verwijderbare flash geheugen technologie.FROM-moduleherprogrammering in FANUC-CNC-systemen vereist specifieke FANUC-bootloadersoftware en een goedgekeurde updateprocedureHet opnieuw programmeren van FROM-modules op het terrein is geen routineonderhoudswerkzaamheden; het gebeurt tijdens formele CNC-software-updates met behulp van door FANUC geleverde instrumenten en procedures.

V3: Welke CNC-systemen gebruiken de A20B-2902-0371 FROM-module?

De FROM-modules van de A20B-2902-serie bedienen FANUC CNC-generaties die de A20B-2902-modulaire geheugenarchitectuur gebruiken.Gebaseerd op de aangrenzende A20B-2902-0080 (4MB FROM/512K SRAM bevestigd voor Serie 16/18 Model B door meerdere bronnen), de A20B-2902-0371 bedient een vergelijkbaar of later serie 16/18/21 era CNC-platform.

V4: Wat is het verschil tussen A20B-2902-0371 (4MB FROM) en A20B-2902-0020 (4MB DRAM)?

Beide zijn 4MB A20B-2902 serie modules, maar fundamenteel verschillend:

• A20B-2902-0020: DRAM ∙ vluchtig, snel, werkgeheugen.
• A20B-2902-0371: FROM ?? niet-vluchtig, flashgeheugen. Inhoud permanent bewaard zonder stroomvoorziening. Software opslaat; kan DRAM niet vervangen en vice versa.

V5: Wat gebeurt er als de FROM-module wordt verwijderd terwijl de CNC wordt aangesloten?

Het verwijderen van FROM terwijl de CNC draait, veroorzaakt een onmiddellijke systeemfout ∙ de CPU verliest de toegang tot de software die het uitvoert. De CNC crasht, mogelijk met een systeemalarm.Zet de CNC altijd volledig uit voordat je geheugemodules verwijdert of inzetSommige FROM-modules mogen pas worden verwijderd nadat de CNC schoon is uitgeschakeld volgens de toepasselijke FANUC-afschakelingsprocedure.
