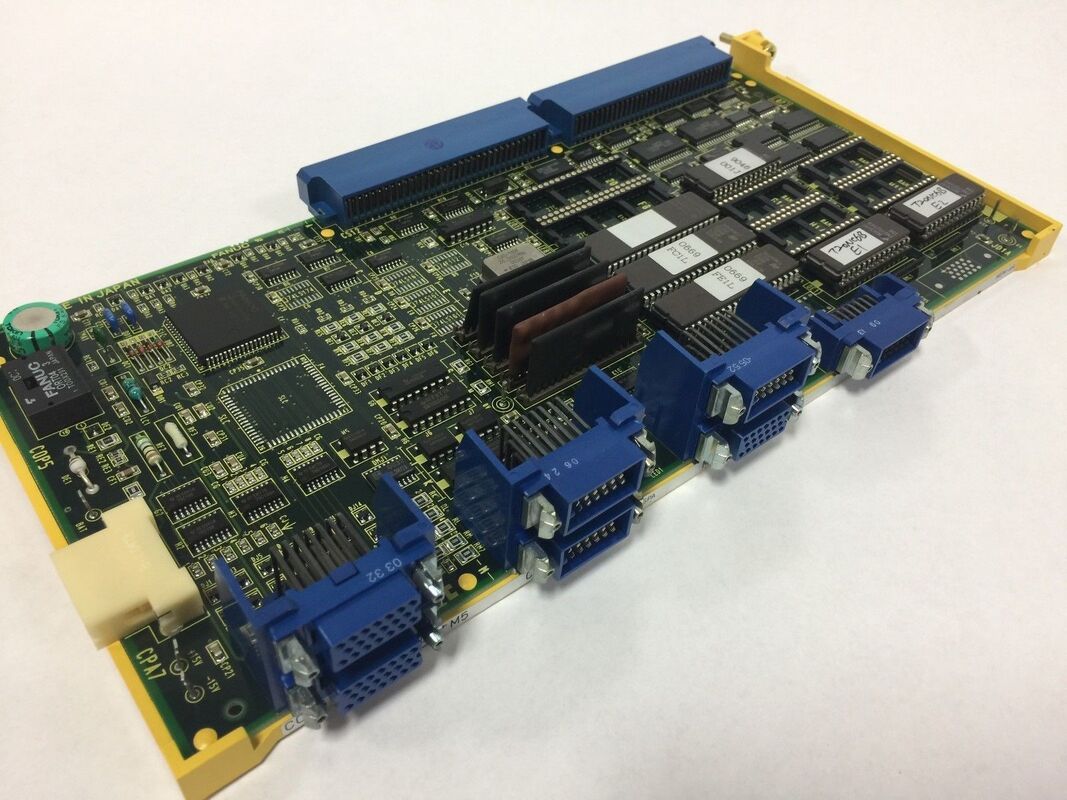

FANUC A16B-1212-0211 Schematisch schematisch schema van geheugenkaart Model 0

A16B-1212-0211 | FANUC Serie 0-C (F0C) Geheugenkaart PCB - Programma / PMC / Systeemgeheugen / 0-MC / 0-TC CNC

Het geheugenbord in een serie 0-C CNC: wat het doet

In de FANUC Series 0-C (F0C) CNC-architectuur is de geheugenkaart de kaart die alle gegevens opslaat en verwerkt die de CNC nodig heeft om te functioneren:

CNC-systeemsoftware:De door de machine uitvoerbare firmware die definieert hoe de CNC G-code interpreteert, de asbeweging beheert, de spil bestuurt en de operatorinterface afhandelt - allemaal geladen vanaf de geheugenkaart.

PMC ladderprogramma:De logica van de machinesequentie (het ingebouwde PLC-programma) die koelvloeistof, gereedschapswisselaars, deurvergrendelingen en alle randapparatuursequenties van de machine bestuurt. Het ladderprogramma wordt op de geheugenkaart opgeslagen en van daaruit bij elke PLC-scancyclus uitgevoerd.

CNC-bewerkingsprogramma's:De onderdeelprogramma's die door de operator of programmeur zijn gemaakt, opgeslagen in het programmageheugen van de CNC. De capaciteit van de geheugenkaart bepaalt hoeveel en hoe groot een programmabibliotheek de CNC kan bevatten.

Parameters:Machinespecifieke configuratiegegevens – astoewijzingen, compensatiewaarden, snelheidslimieten en PMC-gegevens – die ervoor zorgen dat een generieke CNC-besturing zich correct gedraagt ​​met de specifieke machine waarop deze is geïnstalleerd.

De A16B-1212-0211 is de geheugenkaart die al deze gegevens voor het F0C CNC-systeem bevat.

Belangrijke productinformatie

Geheugenkaartvarianten — 0210, 0211, 0216 in context

De Series 0-C gebruikte meerdere geheugenkaartvarianten in de A16B-1212-021x-serie, elk met iets andere mogelijkheden:

A16B-1212-0210:Het basis 0-C geheugenkaartje zonder seriële spindeluitgang. Stuurt digitale servo- en spilaandrijvingen aan via de directe parallelle interface van de aandrijving. Ondersteunt tot 128 KB programmageheugen, PMC-L, monochrome graphics en RS-232C-communicatie.

A16B-1212-0211:Een variant in dezelfde 021x-geheugenkaartfamilie, die F0C CNC-besturingsconfiguraties bedient met zijn specifieke combinatie van geheugencapaciteit en interfacefuncties.

A16B-1212-0216:De 0-C seriële geheugenkaart, met een glasvezel seriële spilinterface waarmee de CNC kan communiceren met FANUC's latere generatie seriële spilaandrijvingen via de digitale seriële link.

Toepassingsscenario's

F0C CNC-geheugenkaartfout:Een FANUC 0-MC-bewerkingscentrum ontwikkelt systeemalarmen – met name RAM-pariteitsalarmen (910 of 911) die geheugenintegriteitsfouten aangeven. Nadat is bevestigd dat de voeding en de plaatsing van de kaart correct zijn, wordt de geheugenkaart A16B-1212-0211 geïdentificeerd als de fout. Een vervangend bord, geladen met het PMC-programma van de machine en CNC-parameters vanuit een back-up, herstelt de machine naar volledige werking.

Preventieve vervanging van geheugenkaart:Bij een 0-TC-draaicentrum dat een CNC-renovatie ondergaat, wordt de geheugenkaart vervangen als onderdeel van een systematische vervanging van componenten. De nieuwe A16B-1212-0211 reset de levensduur van de geheugenkaart zonder dat PMC-herprogrammering of parameterherinvoer nodig is, omdat de inhoud opnieuw wordt geladen vanuit de back-up van de machinebouwer.

Veelgestelde vragen

Vraag 1: Wat gebeurt er met CNC-programma's als de A16B-1212-0211 wordt vervangen?

Programma's en parameters die zijn opgeslagen in het RAM-geheugen met batterijvoeding van het moederbord gaan verloren wanneer het bord wordt vervangen; het nieuwe bord wordt geleverd zonder machinespecifieke inhoud. Maak vóór vervanging een back-up van alle CNC-programma's, gereedschaps-, werkstuk-offsets, machineparameters en het PMC-ladderprogramma op een extern apparaat (RS-232C-back-up-pc, geheugenkaart, tapecassette voor oudere 0-C-systemen). Nadat u het vervangende bord hebt geplaatst, herstelt u alle back-upgegevens.

Vraag 2: Hoe wordt het PMC-programma op de vervangende A16B-1212-0211 geladen?

Het PMC-ladderprogramma voor de 0-C wordt doorgaans bewaard in speciale PMC ROM-chips of een PMC-programmaback-upbestand. Als het PMC-programma van de machine in ROM-chips op een afzonderlijk PMC-bord (zoals een PMC-M) wordt opgeslagen, gaat het programma niet verloren wanneer de geheugenkaart wordt vervangen. Als het PMC-programma in het RAM-geheugen van de geheugenkaart is opgeslagen, herstelt u dit vanaf een back-up nadat u de nieuwe kaart hebt geplaatst. Voor machines waarop de back-up van de oorspronkelijke machinebouwer niet meer bestaat, moet het PMC-programma mogelijk opnieuw worden gemaakt op basis van de documentatie van de machine.

V3: Wat geeft het RAM-pariteitsalarm (910 of 911) aan op een Serie 0-C CNC?

RAM-pariteitsalarm 910 duidt op een pariteitsfout in het data-RAM van de CNC, en alarm 911 duidt op een pariteitsfout in het programma-RAM. Beide wijzen op een geheugenintegriteitsfout: ofwel hebben de RAM-chips op de geheugenkaart fouten ontwikkeld, ofwel is de batterij van de geheugenkaart defect geraakt, waardoor het door een batterij ondersteunde RAM-geheugen zijn gegevens kwijt is geraakt tijdens een stroomonderbreking. Controleer eerst de spanning van de back-upbatterij voordat u concludeert dat de geheugenkaart zelf defect is.

V4: Wat is het verschil tussen PMC-L en PMC-M op de Series 0-C, en heeft de keuze invloed op de geheugenkaart?

PMC-L (Ladder) is de eenvoudigere PMC-variant die in de 0-C-geheugenkaart zelf is ingebouwd; deze verwerkt de basismachinesequentiefuncties zonder een afzonderlijk PMC-bord. PMC-M (Master) is een meer capabele PMC-variant die een afzonderlijk speciaal PMC-bord gebruikt (zoals A16B-1211-0910) voor complexere machinesequentielogica. Op systemen die PMC-M gebruiken, wordt de ingebouwde PMC-L-functie van de geheugenkaart niet gebruikt en bevindt het PMC-programma zich op de afzonderlijke PMC-kaart in plaats van op de A16B-1212-0211. Weten welk PMC-type de machine gebruikt, bepaalt welke programmaback-up specifiek vanaf de geheugenkaart nodig is.
