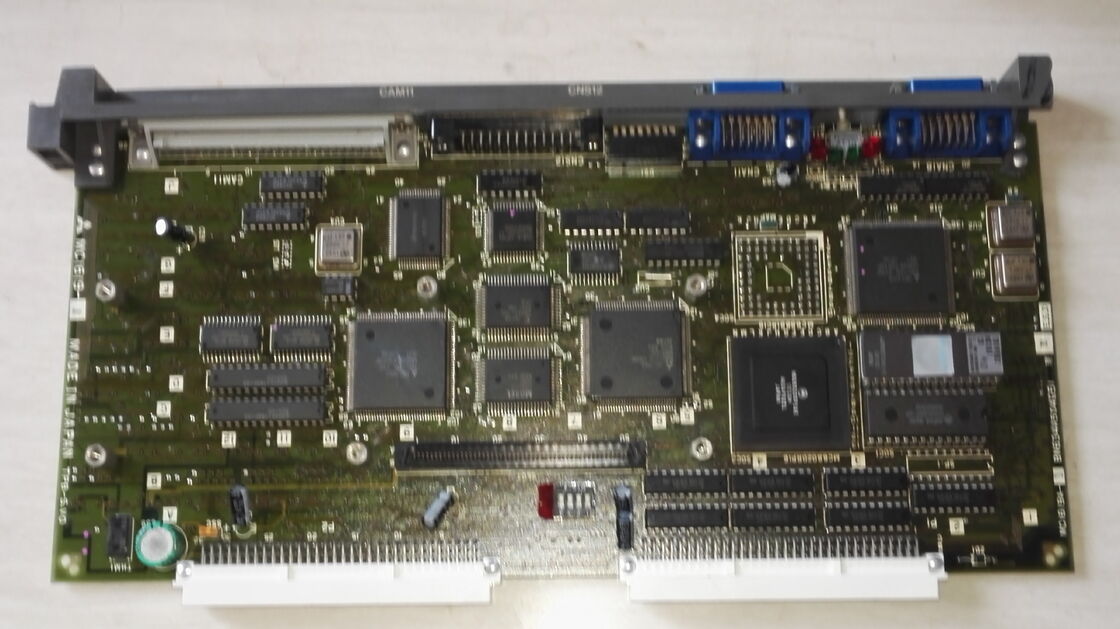

Mitsubishi MC1619-1 ∙ M3/MC Series Printed Circuit Board voor MELDAS M300 CNC ∙ Deel nr. A3002, nieuw en gerenoveerd beschikbaar

Overzicht

DeMitsubishi MC1619-1(code A3002) is een printplaat uit de M3/MC-serie, ontworpen voor het Mitsubishi MELDAS M300 CNC-besturingsplatform.

Net als alle PCB's in de M3/MC-platenfamilie, it is an application-specific component — configured for a defined function within the M300 system's control architecture and not interchangeable with boards from other CNC generations without confirmed compatibility review.

De MELDAS M300-serie heeft een belangrijke plaats in de CNC-geschiedenis: in 1986 werd de eerste 32-bits CNC-processor ter wereld geïntroduceerd.Het heeft de maatstaf gesteld voor de beheersing van machines met hoge prestaties eind jaren tachtig en begin jaren negentig..

Veel met M300 uitgeruste draaicentrums, bewerkingscentra en meerassige machines uit die tijd zijn nog steeds in gebruik in productieomgevingen.De Commissie is van mening dat de aanpassing van de technische specificaties van de nieuwe platforms aan de nieuwe technologieën van de Europese Unie een belangrijke bijdrage kan leveren aan de ontwikkeling van de nieuwe platforms..

Als een PCB in een M300 systeem uitvalt, stopt de machine.

Er is geen workaround, geen parameter aanpassing die functie herstelt wanneer de hardware van een bord is uitgevallen.Het verkrijgen van de juiste vervangingsplaat ̇ met een bevestigde matching van het onderdeelnummer, gecontroleerd op het etiket van de geïnstalleerde plaat ̇ is de directe weg terug naar de productie.

De MC1619-1 is verkrijgbaar in nieuwe (A3002) en fabrieksgeteste, gerenoveerde (MC1619-1-EX, A3002EX) omstandigheden.met de gerenoveerde variant die volledig is geëvalueerd en hersteld naar de oorspronkelijke specificaties door gekwalificeerde reparatietechnici van Mitsubishi.

Belangrijkste productinformatie

Het MELDAS M300-platform Context voor de MC1619-1

De M300-serie was het vlaggenschip CNC-besturingssysteem van Mitsubishi Electric voor het grootste deel van de periode tussen de introductie in 1986 en de stopzetting in 1994.

Gebouwd rond een 32-bits processor architectuur in een tijd waarin 16-bits de industriestandaard was,De M300 leverde de verwerkingssnelheid en multi-as coördinatie mogelijkheid die de high-performance machine tools van dat tijdperk nodig.

Het werd opgevolgd door de M500-serie, die de mogelijkheden van de M300 voortzette terwijl het ontwerp van de aandrijfkast werd gecondenseerd.

De M3/MC-circuit board familie is de hardwarelaag die de besturingsfuncties van de M300 implementeert.

De familie omvat boards die het volledige scala aan CNC-besturingstaken omvatten: hoofdcpu- en geheugenboards, displayinterface-boards, systeem-ROM-boards, sequentie-apparaatboards,met een vermogen van niet meer dan 50 W, en gespecialiseerde functionele bureaus.

Elk bord draagt een uniek onderdeelnummer in de MC-prefixserie en elk bezet een gedefinieerde ruimte of positie in de achterkant van de M300-besturingskast.

The MC1619-1 fits within this family as a component whose specific role within the M300 system is confirmed by the physical installation and the system documentation associated with the machine on which it is installed.

Mitsubishi Electric's MEAU spare parts portal and service network maintain availability of the M3/MC board family to support M300-equipped machines across their extended service lives — a commitment to legacy support that reflects both the installed base's continued activity and the practical impossibility of upgrading all M300-equipped machines simultaneously.

Nieuw versus gerenoveerd

De MC1619-1 is verkrijgbaar in twee bevestigde leveringscondities van het geautoriseerde onderdelennetwerk van Mitsubishi Electric.

De nieuwe toestand (A3002) is de originele, onherstelde, fabrieksverscheepte plaat, hetzelfde onderdeel dat tijdens de productie van de M300 in een nieuwe machine zou zijn geïnstalleerd.

Nieuwe platen bevatten de volledige fabrieksspecificaties en, indien beschikbaar via het geautoriseerde Mitsubishi-onderdelennetwerk, de garantievoorwaarden van de fabrikant die van toepassing zijn op reserveonderdelen.Voor machines waarvan het onderdeel beschikbaar is volgens nieuwe en budgetvergunningenDe nieuwe conditie zorgt voor de maximale initiële levensverwachting.

De herstelde toestand (MC1619-1-EX, A3002EX) is een bord dat is teruggestuurd, geëvalueerd, gerepareerd zoals vereist,en getest volgens de originele fabrieksspecificaties door gekwalificeerde reparatietechnici van Mitsubishi Electric.

Mitsubishi's gerenoveerde boards worden getest om te verifiëren dat ze aan dezelfde elektrische en functionele specificaties voldoen als nieuwe boards voordat ze terug in voorraad worden gebracht.

The refurbished variant is backed by Mitsubishi's one-year warranty on refurbished parts — a meaningful assurance given that the repair work was performed by the OEM's own technical staff rather than a third-party repair shop.

Voor M300-machines die in productieomgevingen werken waar het minimaliseren van de kosten van stilstandstijden de prioriteit is, biedt de gerenoveerde variant meestal de snellere weg naar voorraadbeschikbaarheid,met name voor boards waarvan de nieuwe voorraden sinds de stopzetting van de M300 in de afgelopen decennia zijn uitgeput..

Bevestig de beschikbaarheid van beide voorwaarden op het moment van bestelling, aangezien de voorraad niveaus fluctueren.

Identificatie van de juiste plaat Verificatie van het onderdeelnummer

De belangrijkste stap voor het bestellen van een vervangend M300-PCB is de directe fysieke verificatie van het onderdeelnummer op het etiket van het kapotte bord.

De M3/MC-serie bevat veel platen met vergelijkbare prefixstructuren MC415, MC431, MC721, MC943A, MC0119, MC161-1,MC1619-1 en andere ­ die in functie verschillen en niet uitwisselbaar zijn ondanks oppervlakkige gelijkenissen in onderdelen.

Het MC1619-1-etiket op het geïnstalleerde bord, gekruist met de cataloguscode A3002, bevestigt de correcte vervanging.

De gelijkwaardige aanduidingen MC16191 (zonder streepjes) zijn hetzelfde deel waarop zonder puntekenmerken wordt verwezen,zoals verschijnt in sommige aanbestedings- en databasesystemen die geen koppeltekens ondersteunen in deelnummervelden.

Als het label van het mislukte bord beschadigd is, ontbreekt of onleesbaar,voor het identificeren van de juiste vervanging is toegang nodig tot de onderhoudsdocumentatie van de machine, in het bijzonder de hardwareverbindings- en onderdelenhandleiding voor de M300-variant van de machine.

Het is niet betrouwbaar om alleen op basis van de fysieke vormfactor te proberen te substitueren in de M3/MC-serie, omdat meerdere platen dezelfde mechanische omhulsel delen terwijl ze verschillende functies vervullen.

Handhaving, ESD-bescherming en installatie

Alle PCB's van de M3/MC-serie, met inbegrip van de MC1619-1, zijn statisch gevoelige elektronische assemblages. and it is particularly insidious because ESD damage may not produce an immediate failure — instead producing latent damage that manifests as intermittent faults or reduced service life months after the damaging event.

Een correcte behandelingsprocedure vereist een ESD-wristband verbonden aan een bekende grond, een ESD-veilig werkoppervlak en een antistatische verpakking tijdens het vervoer.Het bord mag pas onmiddellijk voor de installatie uit de ESD-zak worden gehaald.

The M300 control cabinet power must be fully isolated and verified off before the failed board is removed and the replacement installed — hot-swapping M300 boards is not supported and risks damaging both the board and the control cabinet's backplane.

Na de installatie moeten de parameters van de machine worden gecontroleerd aan de hand van de back-up van de machinebouwer of de bediener voordat de productie wordt hervat.omdat sommige vervangingen van het bord de behoud van parameters kunnen beïnvloeden, afhankelijk van de rol van het bord in de geheugenarchitectuur van de M300.

Veelgestelde vragen

V1: Hoe bevestig ik dat de MC1619-1 de juiste vervanging is voor mijn machine?

Lees het onderdeelnummer dat op het etiket van het gebrekkige bord is afgedrukt rechtstreeks. Het bordetiket is de definitieve identificatie.Vergeleken het etiketnummer met de onderdelencatalogus van Mitsubishi van de M3/MC-serie of de onderhoudshandleiding van de machine om de overeenkomsten van de cataloguscode A3002 te bevestigen.

Vertrouw niet alleen op de plaatpositie of het fysieke uiterlijk, omdat meerdere platen in de M3/MC-serie vergelijkbare vormfactoren hebben.raadpleeg de aansluitingshandleiding van de machine of neem contact op met het onderdelenondersteuningsteam van Mitsubishi Electric met het model en het serienummer van de machine.

V2: Wat is het verschil tussen MC1619-1 (A3002) en MC1619-1-EX (A3002EX)?

De MC1619-1 (A3002) is een nieuw, niet gerepareerd bord volgens de oorspronkelijke fabrieksspecificatie.waar nodig gerepareerdDe hernieuwde boards worden gedekt door de Mitsubishi-garantie van een jaar.

Voor de meeste onderhoudstoepassingen zijn beide voorwaarden elektrisch gelijkwaardig; de keuze komt meestal neer op beschikbaarheid en kosten,met gerenoveerde boards die vaak een betere voorraad beschikbaarheid bieden op oude onderdelen nummers.

V3: De productie van de M300 CNC is in 1994 stopgezet.

Mitsubishi Electric houdt de beschikbaarheid van reserveonderdelen voor oude CNC-generaties... lang na het productiejaar van het platform,als onderdeel van haar verbintenis om de geïnstalleerde machinebasis te ondersteunen.

De boards van de M300-serie blijven beschikbaar via het geautoriseerde Mitsubishi Electric Americas (MEAU) onderdelenportaal en het servicenetwerk, in zowel nieuwe als gerenoveerde omstandigheden, afhankelijk van de voorraad.

De beschikbaarheid van specifieke onderdeelnummers varieert in de loop van de tijd en moet op het moment van behoefte worden bevestigd.meestal in de toestand van geteste overschotten of gerepareerd.

V4: Moeten de CNC-parameters worden back-up gemaakt voordat een PCB van de M3/MC-serie wordt vervangen?

Een back-up van de parameters is standaard voor CNC-systemen, ongeacht de specifieke functie van het bord.en gereedschapsgegevens worden opgeslagen in batterijgesteunde RAM in bepaalde boards van de M3/MC-architectuur.

Het vervangen van een bord dat deel uitmaakt van deze geheugenstructuur of het vervangen van een bord terwijl de stroom uit het systeem wordt verwijderd brengt een risico van parameterverlies met zich mee dat een huidige back-up elimineert.

Als er geen back-up bestaat, moeten de parameters van de machine handmatig opnieuw worden ingevoerd uit de oorspronkelijke documentatie van de machinebouwer voordat de productie veilig kan worden hervat.

V5: Welke ESD-voorzorgsmaatregelen zijn vereist bij het hanteren van de MC1619-1?

De MC1619-1, net als alle PCB's van de M3/MC-serie, is een statisch gevoelige assemblage.

Bewaar het bord in de antistatische verpakking tot het moment van installatie.Zorg ervoor dat de M300 bedieningskast is uitgeschakeld en de belangrijkste ontkoppeling is vergrendeld voordat het verwijderen van de mislukte bord of het installeren van een vervangende.

Vermijd met blote handen aanraking van de componentenzijde van het bord of de aansluitpunten.

Deze voorzorgsmaatregelen zijn van toepassing op zowel het verwijderen van het kapotte bord als de installatie van het vervangende bord. ESD-schade aan een nieuw bord tijdens de installatie is net zo duur als het oorspronkelijke falen.
