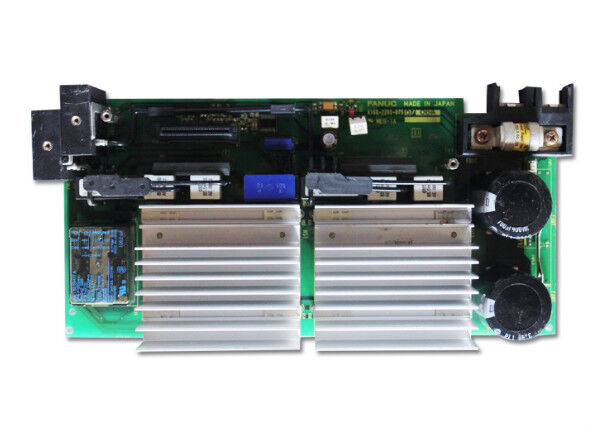

A16B-2202-0753 Fanuc A16B22020753 Board getest in goede staat

A16B-2202-0753 | FANUC Alpha SVM2-12/12 servoversterkerprintplaat - Type-A & FSSB-interface / 24VDC logica / overstroom- en oververhittingsbeveiliging

SVM2-12/12 — Twee assen, één module

De FANUC Alpha SVM2-12/12 is een tweeassige servoversterkermodule. "SVM2" betekent twee assen in één fysieke behuizing. "12/12" geeft een continue nominale uitgangsstroom van 12A aan voor elk van de twee assen. De twee servomotoren – één per as – rijden onafhankelijk van elkaar, maar vanuit dezelfde gedeelde DC-busverbinding in de module.

De A16B-2202-0753 is de printplaat in deze module: de besturingselektronica die servocommando's van de CNC interpreteert, de huidige regellussen voor beide assen uitvoert, encoderfeedback verwerkt, beveiligingslogica uitvoert en poortaandrijfsignalen naar de voedingsapparaten genereert.

Belangrijkste specificaties

Beschermingsfuncties

De A16B-2202-0753 implementeert bescherming voor beide askanalen:

Overstroombeveiliging:Detecteert dat de uitgangsstroom de veilige limieten overschrijdt en schakelt de frequentieregelaar uit voordat de voedingsapparaten beschadigd raken.

Overspanningsbeveiliging:Bewaakt de DC-busspanning. Als de busspanning boven het nominale maximum komt (door regeneratie of voedingstransiënt), wordt het beveiligingscircuit geactiveerd.

Kortsluitbeveiliging:Detecteert een laagohmige fout aan de motorklemmen of in de motorkabel en schakelt de betreffende asuitgang onmiddellijk uit.

Bescherming tegen oververhitting:Bewaakt de temperatuur van het koellichaam via een thermistor. Als de temperatuur de alarmdrempel bereikt, schakelt de frequentieregelaar uit voordat er thermische schade optreedt.

Toepassingsscenario's

SVM2-12/12 PCB-fout:Een tweeassige servoversterkermodule genereert een asalarm dat niet kan worden opgeheven. De bedradingskaart en de voedingsapparaten testen correct. De besturingsprintplaat A16B-2202-0753 wordt geïdentificeerd als de foutbron. Vervanging herstelt beide askanalen.

FSSB-naar-Type-A-systeem:Een bewerkingscentrum met Type-A servoaandrijvingen is geüpgraded met een FSSB-compatibele vervangende SVM2-12/12. De printplaat A16B-2202-0753 bedient beide varianten zonder aanpassingen.

Veelgestelde vragen

Vraag 1: Is A16B-2202-0753 de bedradingskaart of de besturingsprintplaat in de SVM2-12/12?

De A16B-2202-0753 is de besturingsprintplaat (de elektronische verwerkingslaag). Het bedradingsbord – de passieve connectorinterfacelaag – is A16B-2202-0750, een afzonderlijk bord dat de fysieke verbindingen met de DC-bus, motorkabels, encoderconnectoren en CNC-interfacekabel afhandelt. De twee kaarten werken samen in de SVM2-12/12 modulebehuizing.

Vraag 2: Vereist het vervangen van de A16B-2202-0753 servoparameterwijzigingen?

Nee. Servoparameters (asversterkingen, encodertype, stroomlimieten) worden opgeslagen in het hoofdparametergeheugen van de CNC, niet in de servoversterker-PCB. Door de A16B-2202-0753 te vervangen, wordt de besturingshardware hersteld zonder de parameterset van de CNC te beïnvloeden. Nadat u de vervanging hebt aangebracht, controleert u of alle assen bij lage snelheid de servo-gereed-status bereiken voordat u de machine weer op volledige productiecycli zet.

Vraag 3: Wat is de DC-busspanning waarop de SVM2-12/12 werkt?

De SVM2-12/12 wordt gevoed door de DC-bus die wordt geleverd door de PSM (Power Supply Module), die 283–325VDC levert via een ingang van 200–230VAC. De 24VDC die in de specificatie wordt vermeld, is alleen de logica-/interfacevoeding voor de besturingskaart, niet de motoraandrijfspanning. De motoreindtrap werkt vanuit de hoogspannings-DC-bus.

Vraag 4: Kan de A16B-2202-0753 onafhankelijk worden vervangen zonder de volledige SVM2-12/12-module te verwijderen?

De printplaat is een intern onderdeel van de SVM2-12/12-module. Om toegang te krijgen tot de A16B-2202-0753 moet de module uit de omvormerkast worden verwijderd en geopend. De printplaat kan vervolgens worden verwijderd en vervangen terwijl de bedradingskaart in de modulebehuizing blijft. Na hermontage wordt de module opnieuw geïnstalleerd en getest. Volledige verwijdering van de module is vereist, maar voor de vervanging is geen herbekabeling buiten de module nodig.

Vraag 5: Wat is het verschil tussen A16B-2202-0750, 0751, 0752 en 0753 in de SVM2-serie?

Dit zijn verschillende kaarten voor verschillende SVM2-stroomconfiguraties:

• A16B-2202-0750: Bedradingsprintplaat voor SVM2-12/12
• A16B-2202-0751: Bedradingsprintplaat voor SVM2-12/20
• A16B-2202-0752: Bedradingsprintplaat voor SVM2-20/20
• A16B-2202-0753: Besturingsprintplaat voor SVM2-12/12 (Type-A en FSSB)

De bedradingskaarten (0750–0752) verwerken de fysieke connectorconfiguraties voor verschillende stroomniveaus. De A16B-2202-0753 is de besturingskaart, geen bedradingskaart. Bestel op exact onderdeelnummer om te voorkomen dat u het verkeerde componenttype ontvangt.
