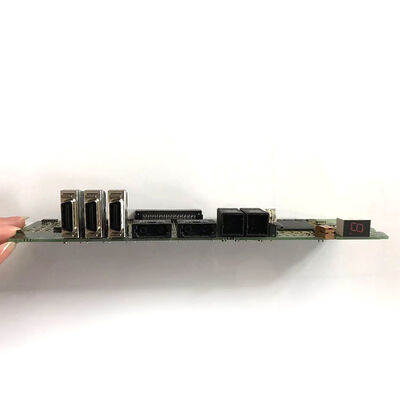

Fanuc A20B-2101-0041 Besturingskaart A20B-2101-0041/06B

A20B-2101-0041 | FANUC Alpha-i aiSV 2-assige HRV-servoaandrijfkaart - tweekanaals / 4-160A / 200V of HV / A06B-6117-serie

Alpha-i aiSV — FANUC's generatie HRV-servodrives

De FANUC Alpha-i-serie vertegenwoordigt de generatie servo- en spilaandrijfmodules die de oorspronkelijke Alpha-serie opvolgde. Het achtervoegsel 'i' identificeert de i-generatie, met High Response Vector (HRV)-regeling als bepalende technologische vooruitgang.

HRV-regeling (High Response Vector).is FANUC's implementatie van stroomregeling met hoge bandbreedte voor servomotoren. HRV beheert de huidige regellus met een aanzienlijk hogere updatesnelheid dan eerdere generaties aandrijvingen. Dankzij de snellere stroomregellus kan het servosysteem sneller reageren op belastingsverstoringen en positieopdrachten nauwkeuriger volgen bij hoge snelheden en versnellingen – kenmerken die van cruciaal belang zijn voor veeleisende bewerkingstoepassingen zoals frezen met hoge snelheid, draadsnijden en contouren met meerdere assen.

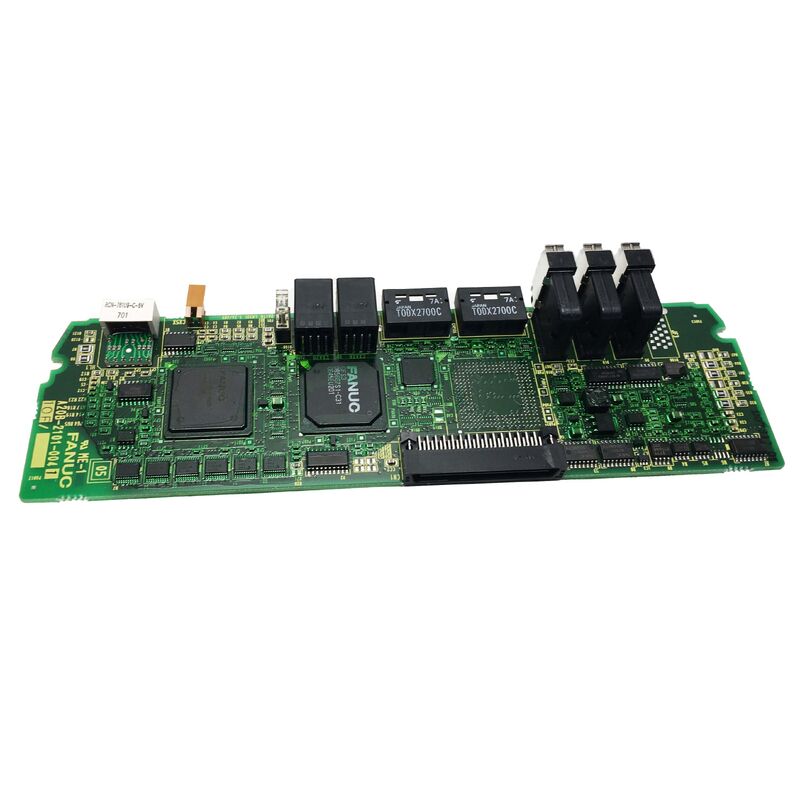

De A20B-2101-0041 is het aandrijfbord dat dit HRV-regelalgoritme implementeert in een tweekanaals (2-assige) servoversterkermodule.

Belangrijkste specificaties

Dubbel kanaal: twee assen, één bord

De A20B-2101-0041 bestuurt twee servo-assen vanaf één bord. Beide kanalen delen dezelfde PCB, dezelfde HRV-besturingsprocessor en dezelfde stroomaansluitingen, maar elk kanaal onderhoudt zijn eigen onafhankelijke stroomregellus.

In de praktijk betekent deze tweekanaalsarchitectuur:

Onafhankelijkheid van de as:Een overstroomgebeurtenis of motorfout op één as schakelt die kanalen onafhankelijk uit. De andere as kan blijven werken als de fout beperkt blijft tot één kanaal.

Gedeelde bus:Beide assen zijn afkomstig van hetzelfde DC-busgedeelte van de versterkermodule en delen de condensatorbank en de verbinding met de PSM (voedingsmodule). Een DC-busfout treft beide kanalen tegelijkertijd.

Gelijktijdige update:Beide askanalen worden bijgewerkt in dezelfde HRV-verwerkingscyclus, waardoor de timingsynchronisatie behouden blijft die nodig is voor contouren over meerdere assen.

Toepassingsscenario's

Vervanging van de SVM2 aiSV-schijfkaart:Een bewerkingscentrum ontwikkelt een servo-alarm op één of beide assen van een FANUC aiSV-servomodule. Diagnose van de omvormer isoleert de fout op de A20B-2101-0041-kaart. Vervanging door een getest bord en correcte klikmontage herstellen de servofuncties van beide assen.

CNC-contouren met hoge snelheid:Een 2-assig CNC-systeem dat hogesnelheidscontouren uitvoert, vereist de HRV-besturingsmogelijkheden van de aiSV-serie. De A20B-2101-0041 is voorzien van een tweekanaals HRV-besturingskaart die zorgt voor een nauwkeurige stroomlusrespons voor beide assen tijdens veeleisende profielen.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de Alpha-serie SVM2 en de Alpha-i aiSV waarin dit bord wordt gebruikt?

De originele Alpha-serie SVM2 maakt gebruik van besturingskaarten uit de A20B-2001-0931-reeks en vertrouwt op een eerdere servobesturingsarchitectuur. De Alpha-i aiSV-serie – met behulp van de A20B-2101-0041 – implementeert HRV-regeling (High Response Vector) met een snellere updatesnelheid van de stroomregellus. De HRV-verbetering resulteert in een betere servostijfheid, een lagere volgfout bij hoge voedingssnelheden en een verbeterde storingsonderdrukking. Dit zijn de praktische verschillen in bewerkingsprestaties tussen de twee generaties.

Vraag 2: Kan de A20B-2101-0041 afzonderlijk worden geleverd, of alleen als onderdeel van een complete module?

DNC Electronics en sommige serviceorganisaties leveren alleen de volledige A06B-6117 aiSV-module in plaats van de A20B-2101-0041-driveboard afzonderlijk. Dit komt omdat vervanging op bordniveau vereist dat zowel de besturingskaart (A20B-2101-0041) als de bijbehorende bedradingskaart correct op elkaar zijn afgestemd en gemonteerd. Het leveren en testen van de volledige module zorgt ervoor dat de frequentieregelaar weer voldoet aan de volledige specificaties. Sommige leveranciers bieden wel het individuele bord aan; controleer de leveringsomvang en garantievoorwaarden bij de specifieke bron.

Vraag 3: Welke begeleidende kaarten zijn nodig naast de A20B-2101-0041 in een complete aiSV-module?

De complete A06B-6117 aiSV-module bevat de A20B-2101-0041 aandrijf-/besturingskaart en een bijbehorende bedradingskaart. De bedradingskaart biedt de fysieke connectoren: de ingangsklemmen van de DC-bus, de uitgangsklemmen van de driefasige motor en de encoder-feedbackconnectoren voor beide assen. De A20B-2101-0041 is de actieve verwerkingslaag die het schakelen van de voedingsapparaten regelt. Voor een functionele module zijn beide kaarten nodig.

Vraag 4: Moet de A20B-2101-0041 na installatie opnieuw worden geprogrammeerd?

De A20B-2101-0041 is een hardwarebesturingskaart. Servoparameters – asversterkingen, motor-ID-codes, stroomlimieten – worden opgeslagen in het parametergeheugen van de CNC, niet op de servoaandrijfkaart. Nadat het vervangende bord is geplaatst en het systeem van stroom is voorzien, past de CNC de bestaande servoparameters toe via de FSSB-communicatieverbinding. Er is geen aparte kaartprogrammering vereist, maar controleer of de asservo gereed is en bevestig dat de servo op lage snelheid correct werkt voordat de volledige productie wordt hervat.

V5: Welke servo-alarmen geven aan dat de A20B-2101-0041 defect is en niet de motor of bedrading?

Alarmen die naar de omvormerkaart wijzen (in plaats van naar de motor of de bedrading) omvatten: FSSB-communicatiealarmen die beide kanalen van dezelfde module tegelijkertijd beïnvloeden (beide assen op dezelfde aiSV-kaart gaan samen in alarm); aanhoudende SV-alarmen met correcte motor- en encoderbedrading bevestigd; en HRV-specifieke alarmcodes die interne verwerkingsfouten van de schijf aangeven in plaats van externe circuitomstandigheden. Een alarm voor één as met bevestigde correcte bedrading wijst doorgaans naar de motor, encoder of voedingsapparaat voor die specifieke as in plaats van naar de besturingskaart.
