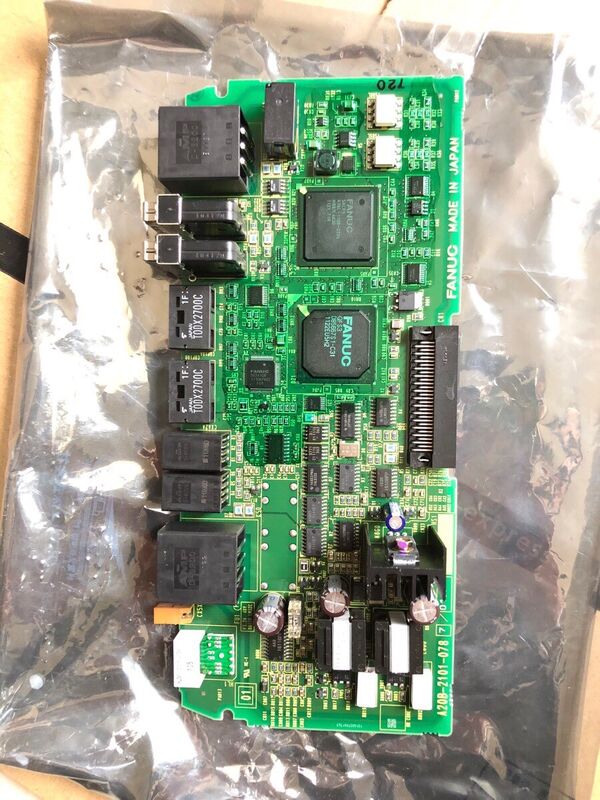

Fanuc A20B-2101-0787 Kaart met enkele as

A20B-2101-0787∙ FANUC A20B-2101 Series Servo / Spindle Drive PCB ∙ Alpha-i Drive System Control Board / CNC vervangende reserve

A20B-2101 Series aandrijflijnen voor Alpha-i-generatie

De A20B-2101-serie is de FANUC-familie van aandrijvingscontrole- en vermogenspcb's voor de Alpha-i-generatie van servo- en spindelversterkermodules.

met een vermogen van niet meer dan 50 WInclusief twee-kanaals HRV-servo-aandrijvingsplaten (aiSV-serie), die de huidige besturingslusverwerking en de FSSB-interface voor de besturing van de servomotor bieden.Nummers zoals A20B-2101-0041 (2-as) en A20B-2101-0042 (3-as) hebben betrekking op de standaard-aiSV-configuraties..

met een vermogen van niet meer dan 10 WMet inbegrip van Alpha i-B spindelversterkercontrole (bv. A20B-2101-0870 voor de spindel van de 6220-serie), beheer van spindel snelheid, oriëntatie en regeling van de uitgangsstroom.

Strom- en PSM-boards:Platen voor hoogspannings PSM-varianten en ondersteuning van de powerstage binnen grotere versterkerassemblages.

Servo-platen van de serie βi:Met inbegrip van de A20B-2101-0050 en A20B-2101-0051 boards voor de βi compacte servoversterkers van FANUC (respectievelijk 200 V en 400 V ingang).

De A20B-2101-0787 neemt een specifieke plaats in binnen deze serie, die de aandrijving toe te passen waarvoor het is ontworpen.

Belangrijkste productinformatie

Instructies voor het onderhoud van Alpha-i-modules

De Alpha-i servo- en spindelversterkermodules van FANUC zijn gebouwd met intern vervangbare PCB's.Een typische module bestaat uit een bedradingsbord (passieve verbindingslaag) en één of meer actieve PCB'sDit gelaagde ontwerp maakt gerichte vervanging op PCB-niveau mogelijk:

Foutisolatie:Wanneer de diagnose een tekortkoming van het bord bevestigt, moet alleen dat bord vervangen worden.

Parameterbehoud:De motorparameters en de servowinsten zijn in het geheugen van de CNC niet in de aandrijflijn.

Kostenefficiëntie:De vervanging van PCB-niveaus is aanzienlijk goedkoper dan de vervanging van de volledige module, met name voor modules met een hoger vermogen.

Toepassingsscenario's

Herstel van de Alfa-i aandrijvingsmodule:Een FANUC servo- of spindelversterker module ontwikkelt een permanent alarm met bevestigde intacte motor en bekabeling.Vervanging herstelt normale aandrijving.

Plans voor onderhoud:Een faciliteit die een vloot van Alpha-i aandrijvingsmodules onderhoudt, stockt de A20B-2101-0787 als een reparatiereparatuur, waardoor een snelle reactie op een storing op boordniveau tijdens een gepland onderhoudsvenster mogelijk is.

Veelgestelde vragen

V1: Hoe bevestig ik dat A20B-2101-0787 het juiste vervangingsbord is voor mijn aandrijfmodule?

Lees het onderdeelnummer rechtstreeks uit het bordetiket in de specifieke Alpha-i-module. Als het etiket A20B-2101-0787 luidt, is dit de bevestigde vervanging.Kruiscontrole met de lijst van onderdelen van de aandrijfmodule in de FANUC Alpha-i-onderhoudshandleiding voor het toepasselijke modulemodel om de ruimte en functie van het bord binnen die module te verifiëren.

V2: Kan de A20B-2101-0787 als een zelfstandig bord worden vervangen zonder de volledige module te verwijderen?

Om toegang te krijgen tot de A20B-2101-0787 moet je de versterker uit de aandrijfkast halen en de behuizing openen.het specifieke bord kan worden verwijderd en vervangen zonder het bedradingsbord of andere intacte borden in de stapel te verstorenZie de FANUC-servicedocumentatie van de module voor het specifieke module-type voor de extractieprocedures van de platen en eventuele eisen voor vasthoudingsbevestigingen.

Vraag 3: Is het monteren van de A20B-2101-0787 vereist servo- of spindelparameter re-entry?

Alle servo- en spindelparameters zijn opgeslagen in het hoofdgeheugen van de CNC, niet in de aandrijflijn.de CNC herstelt de communicatie met de module en past de bestaande parameter automatisch toe. Controleer of de aandrijving normaal gereed is en voer tests met lage snelheid uit voordat de machine weer in productie wordt gebracht.

V4: Welke veiligheidsmaatregelen zijn van toepassing voordat een Alpha-i-module wordt geopend om toegang te krijgen tot de A20B-2101-0787?

De DC-buscondensatoren van de Alpha-i-module behouden een gevaarlijke spanning. Wait for the discharge interval specified in the FANUC Alpha-i maintenance manual — typically indicated by a charge indicator LED extinguishing — or measure with a calibrated DC voltmeter to confirm the bus is below the safe threshold before opening the module housingDeze stap mag nooit worden omzeild, zelfs niet als de module enkele minuten is uitgeschakeld.

V5: Is de A20B-2101-0787 specifiek voor CNC-bewerkingstoepassingen of wordt deze ook gebruikt in robot aandrijfsystemen?

De A20B-2101-serie bedient zowel CNC-gereedschapsmachine aandrijfsystemen als FANUC-robotservo-aandrijvingstoepassingen, omdat de aandrijfsarchitectuur over deze productlijnen wordt gedeeld.De specifieke inzet van de A20B-2101-0787 is afhankelijk van het gastheerstelsel waarin deze is geïnstalleerd.. Bevestig het gastheer systeem type CNC of robot controller uit de documentatie van de aandrijving module voordat u een vervanging.
