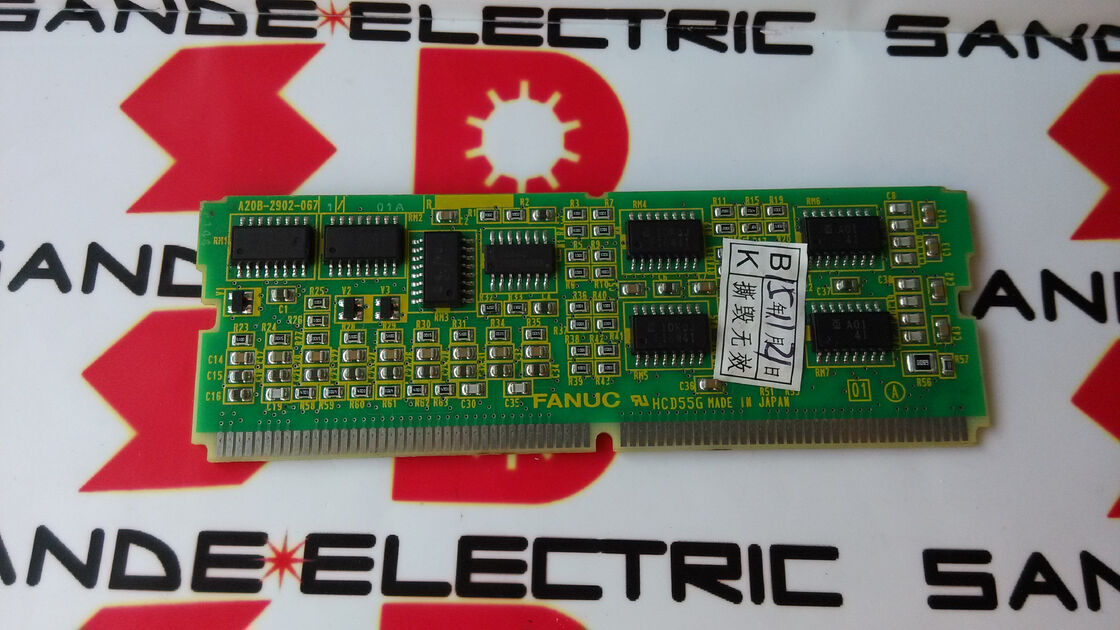

Fanuc A20B-2902-0671 Spindelkaart A2OB-29O2-O671 Nieuw in verpakking

A20B-2902-0671 ∙ FANUC Beta iSVSP PCB-module ∙ Beta i-serie geïntegreerde servo/spindelversterker/plug-in intern bord

Beta iSVSP De compacte all-in-one aandrijving

De FANUC Beta iSVSP is een compacte, geïntegreerde versterker die drie aandrijffuncties in één behuizing combineert:

Stroomvoorziening voor gelijkstroombussen (PSU):Converteert wisselstroom naar de gelijkstroombusspanning die de servo- en spindel-uitgangsstadia voedt, de functie die anders een aparte PSM (Power Supply Module) in een volledige Alpha-i-kast vereist.

Servoasbesturing (SV):b. met een vermogen van meer dan 50 W; of

Spindelbesturing (SP):Beheert de spindelmotor van de machine voor snelheidsregulatie, oriëntatie en functies voor constante snelheid op het oppervlak.

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedDe SVSP-eenheid neemt aanzienlijk minder kastvolume in beslag dan een aparte combinatie van PSM + SVM + SPM.

Belangrijkste productinformatie

PCB-module  Interne component van de SVSP-eenheid

Binnen de Beta iSVSP versterker behuizing werken verschillende PCB's samen om de geïntegreerde aandrijvingsfuncties te implementeren.De A20B-2902-0671 is een van deze interne PCB-modules ∙ een plug-in dochterbord dat een specifieke circuitfunctie levert binnen de elektronica van de SVSP.

De A20B-2902-serie, zoals elders in deze serie besproken, bestrijkt een breed scala aan plug-in-dochterboards, van geheugenmodules tot servo-besturingsmodules en spindelbesturingsmodules.De A20B-2902-0671 is specifiek afgestemd op de Beta iSVSP-toepassing, die de door de SVSP vereiste circuitfunctie in deze modulepositie vervult.

Wanneer deze PCB-module uitvalt, wordt de functie die deze in de Beta iSVSP biedt aangetast, wat zich kan manifesteren als een compleet SVSP-alarm, storing van een specifieke aandrijffunctie (servoas, spindel,of stroomvoorziening), of intermitterend foutgedrag in verband met de bedrijfsstatus van deze module.

Beta i-serie FANUC's platform voor de economische ontwikkeling

De Beta-i-serie (βi-serie) is FANUC's productlijn voor de economie, die zowel qua capaciteit als kosten lager staat dan de Alpha-i-serie.Terwijl de Alpha-i ondersteunt high-performance servo en spindle functies over een breed vermogen bereik, de Beta i doelwitten:

Kleine werktuigmachines:CNC-draaiblokken met 2 of 3 assen, kleine bewerkingscentra en trainingsmachines waarbij de prestaties van de Alpha-i hoger zijn dan wat de toepassing vereist.

Kostenoptimaliseerde installaties:Waar de kosten per aandrijving van belang zijn en de cyclusvereisten van de machine binnen het bereik van de Beta i passen.

met een gewicht van niet meer dan 10 kgHet geïntegreerde ontwerp van de SVSP-variant vermindert de voetafdruk van de kast in vergelijking met een Alpha-i-configuratie met drie modules.

De A20B-2902-0671 maakt deel uit van dit platform voor een interne schakelmodule die de Beta iSVSP helpt met het leveren van zijn gecombineerde servo-, spindel- en voedingsfuncties.

Toepassingsscenario's

Beta iSVSP-fout:Een klein CNC-draaicentrum met behulp van een Beta iSVSP-aandrijving ontwikkelt een alarm dat de normale werking verhindert.Vervanging van deze module binnen de SVSP-eenheid herstelt de normale aandrijving.

Onderhoud van de SVSP-eenheid:Tijdens gepland onderhoud op een Beta iSVSP-eenheid,de A20B-2902-0671-module wordt vervangen als onderdeel van een vernieuwing op boordniveau om de levensduur van deze module in een productie-applicatie met een hoge werkcyclus opnieuw in te stellen.

Veelgestelde vragen

V1: Moet A20B-2902-0671 vervangen worden door de volledige Beta iSVSP-eenheid of kan deze module afzonderlijk worden vervangen?

De A20B-2902-0671 is een individuele plug-in-module binnen de SVSP-eenheid, niet de complete eenheid zelf.Het vervangen van de A20B-2902-0671 alleen is de juiste en kosteneffectieve reparatie actieEen volledige vervanging van de SVSP-eenheid is alleen nodig wanneer meerdere interne componenten beschadigd zijn of wanneer de SVSP-behuizing zelf in gevaar is.

Vraag 2: Welke aandrijffuncties kunnen worden beïnvloed door een niet functionerende A20B-2902-0671?

De specifieke aangedreven functies zijn afhankelijk van de circuitrol van de A20B-2902-0671 binnen de Beta iSVSP-architectuur.of stroomvoorziening regelatie functie of alle drie tegelijkertijd indien de module een gemeenschappelijke bron biedt die wordt gedeeld tussen alle functiesDe alarmcode die door de SVSP-eenheid wordt weergegeven, beperkt de functie die is aangetast.

V3: Is de A20B-2902-0671 compatibel met alle Beta iSVSP-modellen?

De Beta iSVSP is verkrijgbaar in meerdere stroomklassen (bijvoorbeeld SVSP 20/20, 20/40 enz.) en ingangsspanningsvarianten.Of de A20B-2902-0671 gemeenschappelijk is voor meerdere kwalificaties of specifiek voor één kwalificatie hangt af van het interne PCB-ontwerp van de SVSP.. Bevestig uit de lijst met onderdelen van de specifieke SVSP-eenheid identificeerbaar aan de hand van het naambord van de module en de onderhoudshandleiding van de FANUC Beta i-serie voordat u bestelt.

V4: Welke veiligheidsmaatregelen zijn van toepassing voordat u toegang krijgt tot de A20B-2902-0671 in de Beta iSVSP?

De Beta iSVSP bevat een geïntegreerde DC-buscapacitorbank.In het onderhoudshandboek van FANUC Beta-serie i wordt de vereiste wachttijd voor ontlading voor het specifieke SVSP-model gespecificeerd voor elke interne toegang.. Let op de ladingsindicator LED en controleer de ontlading met een gekalibreerde gelijkstroomvoltmeter voordat u met interne modules omgaat.

V5: Wat is het verschil tussen de Beta iSVSP en de Beta iSV (servo-only) -eenheid?

De Beta iSV (Servo) -eenheid zorgt alleen voor servoasbesturing zij haalt stroom van de gelijkstroombus uit een aparte voedingsbron en bevat geen geïntegreerde spindel- of voedingsfuncties.De Beta iSVSP (Servo / Spindle / Power) voegt geïntegreerde spindle-besturing en een geïntegreerde DC-bus aan om de compacte all-in-one-eenheid te produceren. De A20B-2902-0671 is specifiek voor de SVSP-variant ∙ het is geen module van de alleen SV-eenheden.
