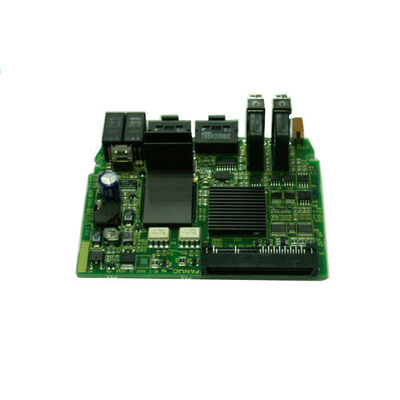

Nieuw in originele verpakking A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500∙ FANUC A20B-2101 Series Drive PCB ∙ CNC en Automation Drive Systems / Japan vervaardigd

A20B-2101-serie A Comprehensive Drive PCB-familie

De A20B-2101-serie omvat een van de functioneel meest uiteenlopende PCB-families van FANUC: aandrijflijnen en powerboards voor servoversterkers, spindelversterkers, voedingsmodules,en robotservo-aandrijvingen in meerdere generaties en productfamilies.

De serie omvat een breed numeriek bereik, waarbij elke groep onderdelennummers tijdens deze sessie bevestigd wordt dat ze verschillende functies van de aandrijfsapparaat vervullen:

Beta-i SVM1-besturings- en energieboards (005x ¢009x):Met inbegrip van A20B-2101-0050/0051 (Beta-i SVM1-controlepcbs voor 4i/20i/40i en 80i/40HVi) en A20B-2101-0090/0091 (vermogens-PCB's voor 4A- en 20A-SVM1-varianten).

Beta iSVSP-geïntegreerde aandrijflijnen (001x002x):Inclusief A20B-2101-0012 (βiSVPM2 servo/spindle drive board) en A20B-2101-0022/0025 (dual-axis en triple-axis power PCB's voor de A06B-6134 Beta SVSP-serie).

met een vermogen van meer dan 50 W,Inclusief A20B-2101-0350-klasse platen voor spindelversterkerbesturing in aandrijvings- en robottoepassingen.

Elektrische voedingsplatformen (039x):Inclusief A20B-2101-0390/0391/0392/0393 familie bevestigd als Alpha-i PSM high-power power supply boards met 7-segment LED-display en geluidsfilter.

Elektrische schroeven (063x068x084x):Met inbegrip van A20B-2101-0631 (power board), A20B-2101-0681 (power supply board) en A20B-2101-0840 (power connection board) die in deze zitting zijn bevestigd.

De A20B-2101-0500 bevindt zich in het 05xx-bereik tussen de bevestigde stroomvoorzieningsplaten (039x) en de bevestigde stroomvoorzieningsplaten (063x),een positie in de serie die platten omvat die specifieke aandrijflijninterfaces of vermogensafdelingstaken vervullen binnen de servo- en spindeldrijfsystemen Alpha/Beta.

Belangrijkste productinformatie

Aandrijving van PCB's in de A20B-2101 architectuur

De A20B-2101 aandrijf-PCB's dienen verschillende lagen binnen de hardwarestapel van de aandrijfmodule, afhankelijk van de specifieke functie van het bord:

Controlleachterplaten:Deze boards verwerken digitale commando's, beheren communicatie-interfaces en genereren gate drive-opdrachten voor vermogenstransistoren.

Elektrische schroeven (wiring boards / power boards):Deze transporteren de motor-uitgangswegen met hoge stroom, DC-busverbindingen en stroomgevoelige hardware.

Interface- en distributieboards (koppelingsboards):Deze sturen stroomvoorziening rails en signalen tussen meerdere boards binnen een aandrijving assemblage, het verstrekken van de elektrische ruggengraat voor multi-board aandrijving configuraties.

De A20B-2101-0500 vervult een van deze functionaliteiten binnen de specifieke aandrijfmodule waartoe zij behoort met zijn exacte functie bevestigd uit de onderdelendocumentatie van de geïnstalleerde module.

Toepassingsscenario's

PCB-fout van de aandrijfmodule:Een FANUC CNC- of automatiseringsaandrijfsysteem ontwikkelt een fout die terug te voeren is op het A20B-2101-0500-bord. Het bord wordt geïdentificeerd aan de hand van het onderdeelnummerlabel.

Werkplaats reserveinventaris:Een servicefaciliteit houdt A20B-2101-0500 als voorraad reserve voor de aandrijfsystemen die zij onderhoudt.

Veelgestelde vragen

V1: Hoe kan ik bevestigen dat A20B-2101-0500 het juiste bord is voor mijn aandrijfmodule?

Lees het onderdeelnummer van het bordetiket in de specifieke aandrijvingsmodule.Verwijzing naar de lijst van onderdelen van de aandrijfmodule in de toepasselijke onderhoudshandleiding van FANUC om de functionele rol van het bord te bevestigen.

V2: Is A20B-2101-0500 geschikt voor servoversterker- of spindelversterkertoepassingen?

De A20B-2101-serie is geschikt voor zowel servo- als spindeldrijvingstoepassingen.PSM-stroomvoorzieningen (039x)De A20B-2101-0500 in de 05xx-positie dient de specifieke aandrijftoepassing die is bevestigd uit de documentatie van de hostmodule.

V3: Heeft de vervanging van A20B-2101-0500 invloed op de servo- of spindelparameters?

Het vervangen van A20B-2101-0500 heeft geen invloed op opgeslagen servo- of spindelparameterwaarden.Na het plaatsen van de vervangende en het herstellen van de stroom, herstelt de aandrijving de communicatie met de CNC en werkt onder de bestaande parameters.

V4: Welke veiligheidsvoorschriften gelden voor toegang tot A20B-2101-0500?

De aandrijfmodules bevatten gelijkstroombuscondensatoren die gevaarlijke spanning behouden na het verwijderen van het net.Volg de procedure voor het wachten op ontlading in de toepasselijke onderhoudshandleiding van FANUC en controleer het ontladingsproces met een gekalibreerde voltmeter voordat u de behuizing van de aandrijfmodule opent.
