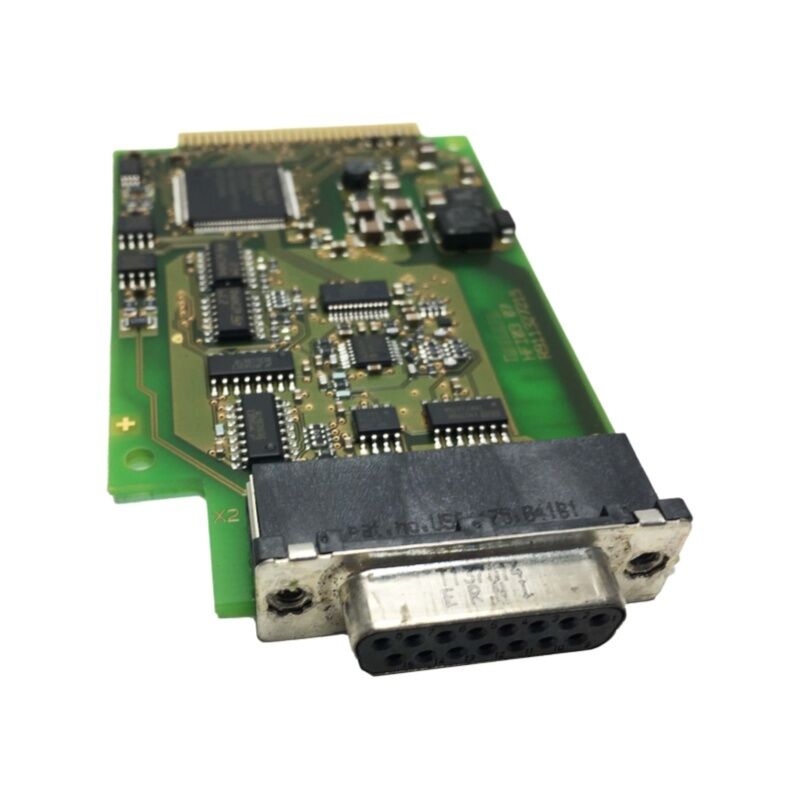

Rexroth HFI003 R911327215 Servo Encoder Circuit Board

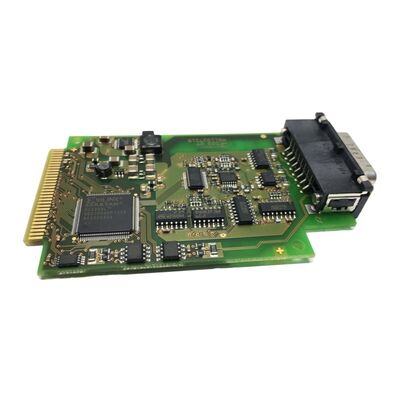

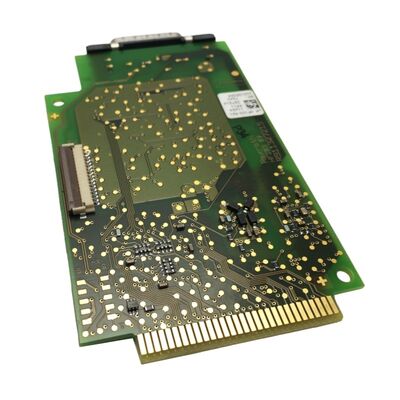

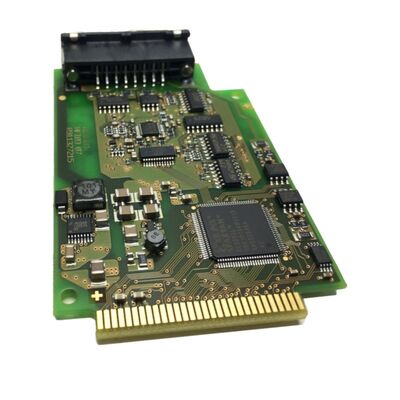

Rexroth Servo Shaft Card Encoder Circuit Board HFI003 07R911327215
Het kleine bestuur dat een grote verantwoordelijkheid draagt
In een Rexroth servomotor systeem dient de encoder circuit board als de intelligentie van de motor.Rexroth HFI003(MateriaalnummerR911327215) is de encoder interface PCB gemonteerd aan het schacht einde van de motor, het overbruggen van de feedback sensor en deIndraDrive servo aandrijvingWanneer dit bord uitvalt, kan de aandrijving de motor niet identificeren, kan hij geen geldige positiegegevens lezen en zal hij niet werken.
In tegenstelling tot eenvoudige roterende encoders slaat Rexroth's encoder board architectuur kritische motorparameters rechtstreeks op de PCB op, waaronder modelbenaming, wikkeldata, nominale stroom,en encoder-specifieke kalibratiewaardenDe IndraDrive leest dit automatisch op bij aansturing via seriële communicatie. Daarom werkt het niet om een generieke encoder in te wisselen, en waarom het specifieke bordonderdeelnummer belangrijk is:de firmware op de schijf verwacht een herkend apparaat, en alleen de juiste Rexroth encoder board levert de juiste data handshake.
Specificaties van het onderdeel
| Parameter |
Detail |
| Deelnummer |
HFI003 |
| Materiaalnummer |
R911327215 / 07R911327215 |
| Vervaardiging |
Regressus (Indramat) |
| Type onderdeel |
Servoas encoder circuit board / encoder interface PCB |
| Functie |
Positie- en snelheidsfeedback, opslag van motorparameters |
| Compatibel systeem |
Servo-aandrijvingen van de Rexroth IndraDrive-serie |
| Montageplaats |
Achteras van de servomotor |
| Communicatie |
Interface van de seriële encoder met de IndraDrive-controller |
| Gegevens opgeslagen |
Motor-ID, type codeerder, kalibratiewaarden, wikkelingparameters |
Vaak voorkomende oorzaken en symptomen
Encoder-PCB's op Rexroth servomotoren werken in veeleisende omgevingen.en mogelijke verontreiniging door koelmist of slijpstofNa verloop van tijd verslechteren condensatoren, scheuren soldeerslijten door thermische cyclussen en verliezen optische sensoren de signaalintegriteit.
Veel voorkomende symptomen wanneer de HFI003 begint te falen:
- F8022 / F2001 Alarm voor storing van de codeerderop het IndraDrive-display
- Rijtuig detecteert onjuist of niet-erkend motortype bij opstarten
- Onregelmatige positiefeedback die bij lage snelheid jagen of drijven veroorzaakt
- Rijden correct initialiseert maar trips op encoder fouten onder belasting
- Volledige verlies van motorcommunicatie, geen motor gedetecteerd.
De codeerkabel, de connector en de kabelrouting moeten eveneens worden gecontroleerd voordat een tekortkoming van het bord wordt geconcludeerd,Maar een tekortkoming is de meest voorkomende oorzaak als de bekabeling is uitgesloten..
Overwegingen voor de opslag van motorparameters
Een belangrijk aspect van het encoderontwerp van Rexroth dat onderhoudsteams vaak uitdaagt, is het in het encoderbord ingebedde motorgegevensgeheugen.Bij vervanging van dit bord door een nieuw of gerenoveerd apparaat, moet het vervangende onderdeel de juiste parameterdata voor uw specifieke motor bevatten.Een fysiek identiek bord van een andere motor zorgt ervoor dat de aandrijving het verkeerde motortype leest, wat resulteert in onjuiste stroomgrenzen, foutieve commutatiegegevens en storingen die eerder als aandrijflijnen dan als codeerproblemen kunnen verschijnen.
Gerespecteerde leveranciers van het HFI003-bord leveren eenheden die vooraf zijn geprogrammeerd voor uw motortype of bevestigen dat de eenheid is gecontroleerd op een compatibele IndraDrive-teststation.bevestig dat de encodergegevens zijn gevalideerd aan de hand van de specificaties van uw motorteken.
Toepassingen en compatibele aandrijfsystemen
De HFI003 codeerplaat wordt gebruikt in meerdere Rexroth servomotorfamiliesIndraDriveDeze aandrijfsystemen worden op grote schaal gebruikt in:
- Machines en toestellen voor het vervaardigen van machines en toestellen voor het vervaardigen van machines¥draaicentra, bewerkingscentra, slijpmachines
- Machines voor het drukken en het verwerken van papier¢toepassingen voor de registratie van spanningsnetten en registers
- Verpakkings- en vullijnen¢synchronisatie van de positie van meerdere assen voor productie met een hoge doorvoer
- machines voor het spuitgieten van kunststoffen¥klem- en injectieaxsendrijven
- Automatisering van de assemblage¢robotische cellen en poortsystemen die op IndraDrive-platforms draaien
Aankoop en kwaliteitscontrole
De HFI003 is in de meeste markten gewoonlijk niet verkrijgbaar via standaard industriële distributiekanalen.of de markt voor overtollige industriële onderdelenBij de aankoop van de overschotmarkt dient het bestuurgetest op een live IndraDrive-systeemEen plank die zonder storing aanzet kan nog steeds falen onder de thermische en elektrische spanning van de werkelijke motor.
Belangrijke vragen aan elke leverancier:
- Is het bord getest op een overeenkomstige IndraDrive controller?
- Voldoen de gegevens op het bord aan een bekend motortype?
- Welke garantie wordt verleend en onder welke voorwaarden?
Vaak gestelde vragen
V1: Kan de HFI003 R911327215 met elke Rexroth-servomotor worden gebruikt of is deze model-specifiek?
A: De fysieke plaat kan meerdere motorvarianten bevatten, maar dede op het pcb geprogrammeerde encodergegevens zijn motorspecifiekDe IndraDrive leest motoridentiteit, encoder type en parameter waarden rechtstreeks van dit bord bij opstarten.Gebruik van een bord met onjuiste gegevens zal leiden tot verkeerde motor identificatie en waarschijnlijk aandrijving foutenControleer altijd of de geprogrammeerde gegevens van het bord overeenkomen met de naamplaat van uw motor voor installatie.
V2: Welke storingscodes op de IndraDrive geven meestal een storing van het encoderbord aan?
A: De meest voorkomende alarmcodes die wijzen op problemen met het encoderbord zijn:F8022 (codeersignalen onjuist),F2001 (communicatiefout), en opstartfouten wanneer de aandrijving meldt een niet herkend of onjuist motortype.controleer altijd de encoderkabel en -connector. Verontreiniging of fysieke schade aan het eind van de kabel is verantwoordelijk voor een aanzienlijk deel van de met de encoder verband houdende storingen..
V3: Is het mogelijk het HFI003-bord te repareren in plaats van te vervangen?
A: reparatie op componentenniveau is mogelijk voor ervaren elektronica technici met de juiste testapparatuur.en scheuren van de soldeerlijn op het PCBHet is echter noodzakelijk dat zelfs een succesvol gerepareerd plankopnieuw geverifieerd op een Rexroth IndraDrive-systeemreparatie zonder functionele testen op overeenkomstige hardware is niet voldoende voor een veiligheidskritische servoas.
Vraag 4: Is het vervangen van het HFI003-bord vereist dat de IndraDrive-software of parameters worden gewijzigd?
A: Indien de vervangingsplaat de juiste en overeenkomstige motorparametergegevens bevat, moet de IndraDrive de motor automatisch herkennen bij het opstarten zonder handmatige invoer van parameters.Als de aandrijving een waarschuwing voor verandering van motortype vertoont (C-code), betekent dit meestal dat de gegevens van het nieuwe bord verschillen van wat eerder in de schijf is opgeslagen. Dit moet worden opgelost voordat de schijf normaal zal werken.
V5: Waar bevindt de HFI003 zich fysiek op de servomotor?
A: De encoder-circuit board is gemonteerd op deniet-aandrijvende kant (NDE) van de motor¢de achterkant van de motor tegenover de uitgangsas; deze bevindt zich in de hoes van de encoder, rechtstreeks bevestigd aan of geïntegreerd met de feedback-sensor.Om toegang te krijgen, moet de encoderhoes aan de achterkant van de motor worden verwijderd., bevestigd door een klein aantal bevestigingsstukken.
