6FC5548-0BA00-1AF0 ∙ Siemens SINUMERIK 808D Setpoint Cable ∙ 5m / PPU14X naar CPM60 / SINAMICS V60 Voedingsas / MOTION-CONNECT

Kabel voor het instellen van de voedingsas voor SINUMERIK 808D en SINAMICS V60

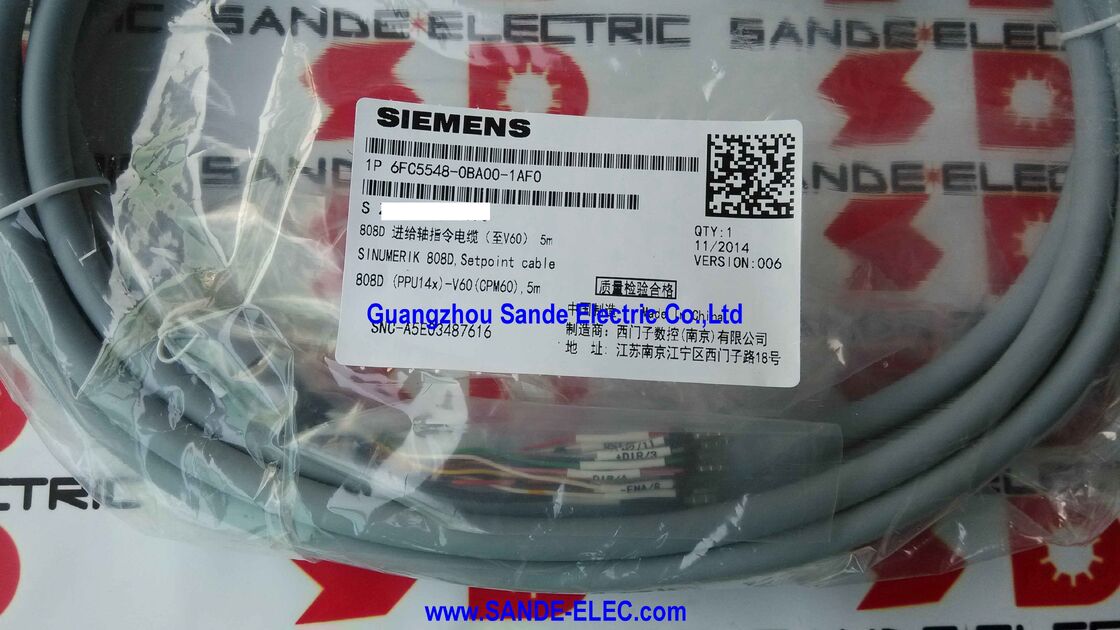

De 6FC5548-0BA00-1AF0 is de 5-meter lange instelpuntkabel voor de voedingsas die de SINUMERIK 808D PPU14X (Panel Processing Unit, 14x variant) verbindt met de SINAMICS V60 CPM60.1 Beheerde krachtimodule de aandrijvingseenheid voor de CNC-servovo-voeraxels van de werktuigmachineDeze kabel vormt de commando- en feedbackverbinding tussen de 808D CNC-brein en de V60-servo-aandrijving, waardoor de draai-, frees- en slijpassen met gesloten lus kunnen worden gecontroleerd.

De PPU14X-CPM60.1-interface is de fundamentele hardwareverbinding in elke SINUMERIK 808D-gereedschapsmachine die is gebouwd rond het SINAMICS V60-servo-platform, zonder de setpointkabel,er is geen commandocommunicatie tussen CNC en aandrijving.

Belangrijkste productinformatie

SINUMERIK 808D Machine Tool Architectuur

De 6FC5548-0BA00-1AF0 heeft een gedefinieerde plaats in de 808D-systeemverbinding:

Configuratie van de draaimachine:Een twee-assige CNC-draaibank vereist twee setpointkabels (één per as X en Z) plus de spindle setpointkabel.

Configuratie van de freesmachine:Een drieassige CNC-freesmachine vereist drie setpointkabels (X, Y, Z) plus de spindelverbinding.

De geïntegreerde architectuur van de 808D is ontworpen voor eenvoudige inbedrijfstelling:elke kabel is vooraf afgesloten voor directe aansluiting tussen de overeenkomstige PPU- en V60-componenten.

Toepassingen

SINUMERIK 808D draaimachines:CNC-draaiblokken met SINAMICS V60-aandrijvingen voor de X- (cross-slide) en Z- (carriage) assen ‡ elke as vereist één 6FC5548-0BA00-1AF0 setpointkabel.

SINUMERIK 808D freesmachines:CNC-bewerkingscentra met X-, Y- en Z-assen met SINAMICS V60-aandrijving, waarbij per as hetzelfde kabeltype wordt gebruikt.

OEM-productie van CNC-machines:Werktuigmachinefabrikanten die nieuwe SINUMERIK 808D-machines bouwen ­ de setpointkabel is een standaard BOM-component voor elke machine met een PPU14X-controller.

808D Onderhoud van aandrijfsysteem:Vervangingskabel voor geïnstalleerde SINUMERIK 808D-machines ­ wanneer de oorspronkelijke kabel tijdens onderhoudswerkzaamheden een fout krijgt of beschadigd raakt.

Veelgestelde vragen

V1: Hoeveel 6FC5548-0BA00-1AF0 kabels heeft een SINUMERIK 808D werktuigmachine nodig?

Elke kabel verbindt één PPU14X-axis-uitgang met één SINAMICS V60 CPM60.1-aandrijving.De spindelinstelling (6FC5548-0BA05) is een afzonderlijke kabel die extra wordt besteld als de machine een CNC-spindeldrijf heeft.

V2: Wat gebeurt er met de aspositiecontrole als de 6FC5548-0BA00-1AF0 setpointkabel uitvalt?

Een mislukte setpointkabel breekt het snelheidscommando tussen de PPU en de V60-aandrijving.De aangetaste as verliest de snelheidsregeling. De SINUMERIK 808D genereert voor die as een signaalalarm voor een storing in de aandrijving.De machine start een veiligheidsstop om ongecontroleerde beweging te voorkomen.

V3: Is 6FC5548-0BA00-1AF0 compatibel met SINAMICS V70 of alleen met V60?

De 6FC5548-0BA00-serie is gespecificeerd voor SINAMICS V60 CPM60.1 ′′ de oorspronkelijke 808D-aasstroomfamilie.SINAMICS V70 (het opvolger aandrijfsysteem dat wordt gebruikt met SINUMERIK 808D ADVANCED) gebruikt een ander setpointkabeltype (6FC5548-0BA20-serie)Bevestig welke aandrijflijn is geïnstalleerd voordat u de vervangende kabel bestelt.

V4: Welke voorzorgsmaatregelen zijn van toepassing bij het vervangen van 6FC5548-0BA00-1AF0 op een werkende machine?

De 808D PPU- en V60-aandrijvingen moeten volledig worden uitgeschakeld voordat de setpointkabels worden losgekoppeld of opnieuw worden aangesloten.De interface connectoren dragen zowel signaalspanningen en logische stroom Zet het systeem uit, laat de condensatoren ontladen, en wissel de kabel voordat je het weer opstart en de asfunctie controleert.
