6FC5548-0BA05-1AF0 | Siemens SINUMERIK 808D spindelinstelpuntkabel - 5 m / PPU analoge spindelinterface naar omvormer / aandrijving van derden

Spilinstelpuntkabel — De 808D aansluiten op de spilaandrijving

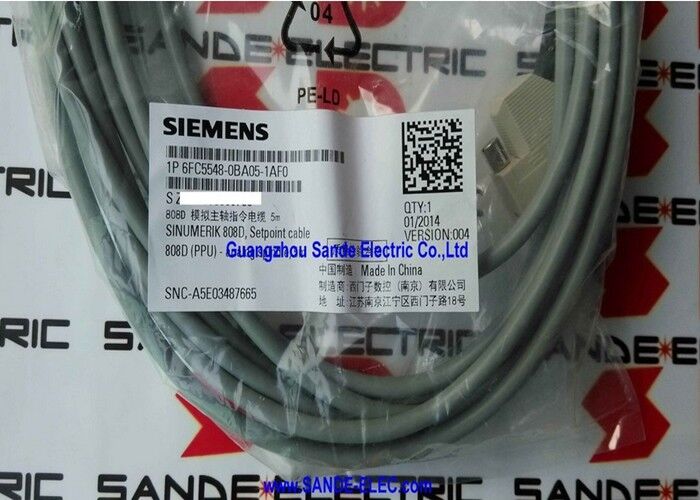

De 6FC5548-0BA05-1AF0 is de 5 meter lange spilinstelpuntkabel voor het SINUMERIK 808D CNC-systeem - de voorgemonteerde kabel die de analoge spiluitgangsinterface van de PPU (Panel Processing Unit) verbindt met de spilaandrijfeenheid. Deze kabel draagt ​​de analoge snelheidsreferentie- en besturingssignalen die de spilaandrijving aansturen, waardoor het een essentieel onderdeel is van de spilsnelheidsregellus in elke SINUMERIK 808D-werktuigmachine-installatie.

De kabeltypeaanduiding "BA05" identificeert dit als de variant van de spilaansluiting - verschillend van de instelpuntkabel voor de voedingsas (BA00) die wordt aangesloten op SINAMICS V60-aandrijvingen voor de gecontroleerde asposities.

Belangrijke productinformatie

Wat deze kabel vervoert

De spilsetpointkabel verbindt de analoge spilinterface van de SINUMERIK 808D PPU met de analoge commando-invoer van de spilaandrijving:

±10V analoog snelheidsinstelpunt:De CNC PPU voert een analoge spanning van ±10 V uit die evenredig is aan het opgedragen spiltoerental: positieve spanning voor voorwaartse rotatie, negatief voor achterwaartse rotatie. Dit is het primaire snelheidscommandosignaal naar de spilomvormer.

Signalen inschakelen en uitvoeren:Digitale signalen van de CNC naar de aandrijving: spilinschakeling (machtigingen voor de werking van de aandrijving), richtingsopdrachten (met de klok mee/tegen de klok in) en andere besturingssignalen die de CNC-spilstatus coördineren met de status van de aandrijfversterker.

Aandrijfstatus en foutsignalen:Stuur signalen terug van de spilaandrijving naar de PPU - signalen van aandrijving gereed, aandrijvingsfout en snelheid bereikt die de CNC controleert om de correcte werking van de spil te bevestigen en alarmen te activeren bij aandrijvingsfouten.

Toepassingen

CNC-draaicentra (draaibanken):Met SINUMERIK 808D uitgeruste CNC-draaibanken met door een spilomvormer bestuurde hoofdspillen - de instelpuntkabel levert het snelheidscommando van de 808D draaiende PPU naar de spilaandrijving.

CNC-freesmachines:Verticale en horizontale freesmachines met SINUMERIK 808D frees-PPU die de spilmotor aanstuurt via een omvormer.

Retrofits van werktuigmachines:Bestaande werktuigmachines met functionele spilaandrijvingen worden achteraf uitgerust met SINUMERIK 808D CNC-besturing - de analoge spilinterface en deze kabel blijven compatibel met de analoge commando-invoer van de originele spilaandrijving.

CNC-machines trainen:Centra voor onderwijs en beroepsopleiding die SINUMERIK 808D gebruiken als trainings-CNC - doorgaans eenvoudige draai- of freesmachines waarbij de analoge spilinterface voldoende is.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de BA05-spilkabel en de BA00-toevoeraskabel voor SINUMERIK 808D?

6FC5548-0BA05 verbindt de analoge spilinterface van de PPU met een spilaandrijving met analoge ingang (±10V toerentalsetpoint). 6FC5548-0BA00 verbindt de PPU met de SINAMICS V60 CPM60.1 bestuurde voedingsmodule voor servovoedingsassen. Beide zijn setpointkabels voor hetzelfde 808D-systeem, maar bedienen verschillende typen aandrijvingen en verschillende fysieke aansluitingen op de PPU.

Vraag 2: Kan 6FC5548-0BA05-1AF0 worden gebruikt met elk merk omvormer, of alleen met Siemens?

De kabel is ontworpen voor elke omvormer of aandrijving met een standaard ±10V analoge snelheidsreferentie-ingang – een universele industriestandaard. Siemens-omvormers (MICROMASTER, SINAMICS G) en omvormers van derden van welke fabrikant dan ook accepteren deze invoerstandaard allemaal. Bevestig dat de beoogde spilaandrijving een analoge ingang van ±10 V accepteert en verifieer de compatibiliteit van de connector/terminal aan de hand van de bedradingsdocumentatie van de omvormer.

Vraag 3: Welke signalen transporteert de spilsetpointkabel naast de ±10V snelheidsreferentie?

Naast de analoge ±10V toerentalreferentie draagt ​​de spilsetpointkabel digitale inschakel- en richtingssignalen (van PPU naar omvormer) en feedbacksignalen inclusief aandrijving gereed, foutstatus en uitgangen voor bereikt toerental (van omvormer naar PPU). De exacte signaaltoewijzing wordt gedefinieerd in de SINUMERIK 808D-aansluithandleiding. Controleer altijd de interfacebedrading van de spilaandrijving aan de hand van de 808D-documentatie voor een correcte signaaltoewijzing op het klemmenblok van de omvormer.

Vraag 4: Is de kabel aan beide uiteinden vooraf afgesloten voor de SINUMERIK 808D-installatie?

Het PPU-uiteinde van de 6FC5548-0BA05 is vooraf voorzien van een connector die rechtstreeks aansluit op de spilinterface-aansluiting van de 808D PPU - directe plug-in installatie. Het uiteinde van de spilaandrijving eindigt met de juiste connector of losse kabels voor aansluiting op de analoge en digitale I/O-klemmen van de omvormer. Bevestig vóór de installatie het beëindigingsformaat van het schijfuiteinde uit de productdocumentatie.
