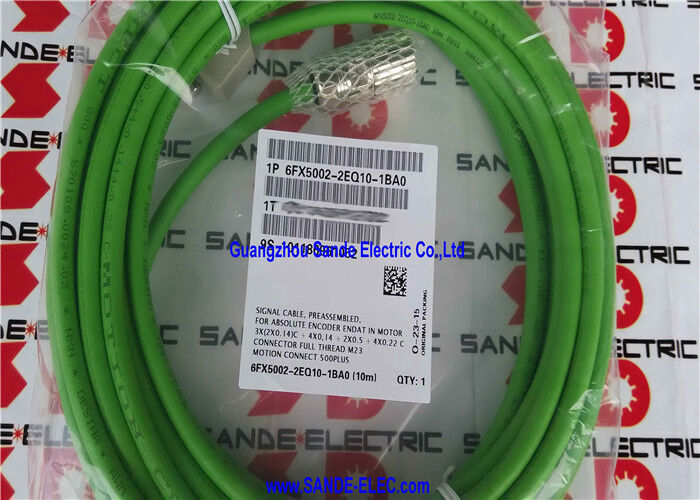

6FX5002-2EQ10-1BA0 ∙ Siemens Absolute Encoder Signal Cable 10m / 30V / M23 + Sub-D / MOTION-CONNECT 500 / MC / HP GMC / SINAMICS

Absolute codeerkabel met standaardlengte voor SINAMICS servosystemen

De 6FX5002-2EQ10-1BA0 is de 10 meter lange, vooraf gemonteerde absolute encoder-signaalkabel uit de Siemens MOTION-CONNECT 500-serie.met een vermogen van meer dan 50 W, maar niet meer dan 150 WDe lengte van 10 m is geschikt voor typische CNC-gereedschapsmachines en industriële automatiseringsinstallaties waar aandrijfkastjes op standaard afstanden van de machinachsen zijn geplaatst.

Gecatalogiseerd in de productfamilie MC/HP - Cables GMC (Motion Control / High Performance, General Motion Control) van Siemens,de 6FX5002-2EQ10-1BA0 is de gespecificeerde encoderkabel voor SINAMICS S120 en aanverwante aandrijfsystemen met behulp van met absolute encoder uitgeruste SIMOTICS servomotoren in statische kabelroutingconfiguraties.

Belangrijkste specificaties

MC/HP GMC ¢ Motion Control Kabelfamilie

"MC/HP - Cables GMC" identificeert de 6FX5002-2EQ10-1BA0 binnen de Siemens' Motion Control / High Performance-kabelproductenfamilie voor General Motion Control:

MC/HP:Bewegingscontrole/Hoge prestaties ¢ de kabelcategorie voor SINAMICS aandrijfsysteem encoder- en signaalkabel.

GMC (General Motion Control):De kabel-subfamilie van SINAMICS S120, S110 en aanverwante bewegingsbesturingsplatforms omvat zowel stroom- als signaalkabels voor het volledige SINAMICS aandrijvingsmotorkabelsysteem.

Toepassingen

SINAMICS S120 directe as positie feedback:CNC-bewerkingscentra, draaicentrums en slijpmachines met SINAMICS S120 met absolute encoder SIMOTICS-motoren “directe aspositie bij opstarten.

Productieomgevingen voor CNC-gereedschapsmachines:Productie-CNC-installaties waarbij het elimineren van start-as-homingcycli de niet-productieve machine-tijd vermindert. Elke as met absolute encoderfeedback vermijdt bij elke krachtcyclus zijn referentiereis.

Servo-positionering voor industriële automatisering:SINAMICS-gecontroleerde servo positionering bij geautomatiseerde assemblage, materiaalverwerking,en precisie-automatisering waar absolute positiebehoud door uitstallingsgebeurtenissen het beheer van de staat van de controller vereenvoudigt.

Nabewerking van werktuigmachines:Vervanging van absolute codeerkabels in machines die een SINAMICS-aandrijving of een codeersysteem upgrades ondergaan.

Veelgestelde vragen

V1: Waarom heeft de 6FX5002-2EQ10-encoderkabel meer geleiders dan een resolverkabel?

Een resolver (3 signaalparen + voeding = 8 geleiders) is een analoog apparaat dat alleen opwinding en sinus/cosinuskanalen vereist.Een absolute encoder met een EnDat-interface is een digitaal apparaat dat een serieel protocol communiceert dat een speciale klok vereist., gegevens, en maken signaalparen mogelijk naast hoge resolutie analoog sporen en encodervoorziening.resulterend in het 16-geleiderontwerp van de EQ10-kabel versus.12 geleiders in eenvoudige codeerkabel.

V2: Hoe verschillen de 10m (6FX5002-2EQ10-1BA0) en 15m (6FX5002-2EQ10-1BF0) in toepassing?

Beide kabels zijn identiek in specificaties dezelfde geleiders, diameter, connectoren en naleving van normen.15 m voor lijnen tussen 10 en 15 mHet gebruik van een kabel van 15 m, waarbij 10 m voldoende is, creëert overtollig kabel dat in de installatie moet worden beheerd.

V3: Wat is de maximale kabellengte voor EnDat-encoderfeedback in SINAMICS-systemen?

De SINAMICS S120 SMC20-documentatie specificeert de maximale lengte van de encoderkabel voor absolute encoders van EnDat.de vertraging van de transmissielinie en de capaciteit van de kabel beïnvloeden de tijdmarges. Siemens specificeert de maximale kabellengte om een betrouwbare gegevensoverdracht te garanderen.bevestig voor specifieke EnDat-klokfrequenties uit de SMC20-documentatie.

V4: Is 6FX5002-2EQ10-1BA0 compatibel met SSI absolute encoders en met EnDat?

De 6FX5002-2EQ10-kabelconstructie (geleidergetal, afscherming en connector) is ontworpen voor de absolute encoder-interface (EnDat) die specifiek is voor SIMOTICS-motoren met geïntegreerde absolute encoders.SSI-encoders maken gebruik van een ander interfaceprotocol en kunnen verschillende pintoewijzingen hebben. De 2EQ10-kabel is niet automatisch compatibel met SSI-encodertypen.. Voor SSI-encoderverbindingen moet u uit de interfacedocumentatie van de specifieke encoder bevestigen welk MOTION-CONNECT-kabeltype van toepassing is.
