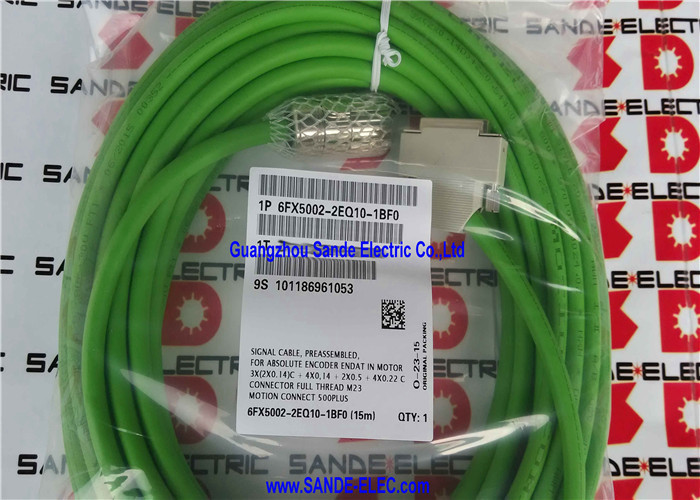

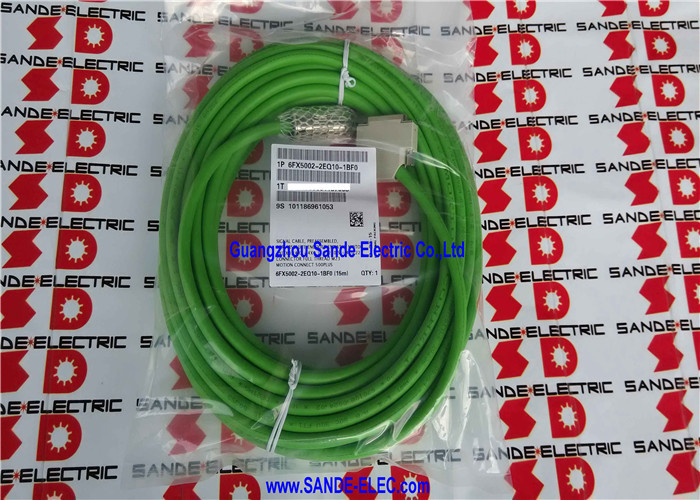

6FX5002-2EQ10-1BF0 | Siemens Absolute Encoder-signaalkabel - 15 m / M23 + 25-pins Sub-D / MOTION-CONNECT 500 / 16 geleiders / UL/CSA

Absolute Encoder-signaalkabel op 15 m – Installaties met vaste servoaandrijvingen

De 6FX5002-2EQ10-1BF0 is een voorgemonteerde signaalkabel van 15 meter uit de MOTION-CONNECT 500 Basic Line van Siemens - de vaste installatiekabel voor het aansluiten van de absolute encoder die is geïntegreerd in SIMOTICS-servomotoren op de encoderingangsinterface van de SINAMICS-aandrijving. De lengte van 15 meter is geschikt voor aandrijvingsinstallaties op middellange afstand, waarbij de servomotor zich via een vaste kabelgeleiding op ongeveer 12-15 meter van de omvormerkast bevindt.

De aanduiding MOTION-CONNECT 500 definieert dit als een Basic Line-kabel - ontworpen voor statische (vaste) of overwegend vaste installatie, niet voor continu kabelspoorservice. MOTION-CONNECT 500-kabels vormen de kosteneffectieve keuze voor servo-installaties waarbij het kabeltraject niet herhaaldelijk wordt gebogen.

Belangrijkste specificaties

Absolute Encoder: wat deze kabel verbindt

Een in de motor geïntegreerde absolute encoder biedt volledige positie-informatie: ashoek binnen één omwenteling voor single-turn-types, plus het geaccumuleerde aantal rotaties voor multi-turn-versies. In tegenstelling tot incrementele encoders die pulsen vanaf een referentiemerk tellen, behoudt de absolute encoder positiegegevens zelfs na een stroomonderbreking.

De 6FX5002-2EQ10-kabel dient voor deEnDatinterface - het snelle seriële encoderprotocol van Siemens voor absolute encoders geïntegreerd in SIMOTICS-servomotoren:

Serieel communicatiekanaal (3×2×0,14mm² paren):Het EnDat-protocol verzendt absolute positiegegevens bidirectioneel op differentiële signaalparen: de aandrijving verzendt klokpulsen en commando's, de encoder reageert met positiegegevens en diagnostische informatie.

Hulpgeleiders (4×0,14mm²):Aanvullende signalen en omvormerspecifieke communicatielijnen voor encoderidentificatie, diagnostische uitlezing en thermische bewaking.

Voedingsgeleiders (2×0,5 mm²):Voeding voor de encoderelektronica in de motor — de encoder heeft 5 V DC nodig bij lage stroom, geleverd via de geleiders van 0,5 mm².

Spoorgeleiders met hoge resolutie (4×0,23 mm²):Extra signaalkanalen voor positiesporen met hoge resolutie - waardoor een fijnere hoekresolutie wordt geboden die verder gaat dan de basisresolutie van het seriële kanaal.

Toepassingen

SINAMICS S120 met SMC20 of ingebouwde encoderinterface:CNC-bewerkingscentra en industriële servoaandrijvingen die gebruik maken van SINAMICS S120 met absolute encoderfeedback voor directe asbediening zonder referentiepunt - geen referentiepuntbeweging vereist bij het opstarten van de machine.

SINUMERIK CNC-asaandrijvingen:SINUMERIK-gestuurde gereedschapswerktuigassen waarbij de 15 meter lange kabel van de aandrijfkast naar de motor loopt, past bij de fysieke lay-out van de machine.

Zeer nauwkeurige servopositionering:Servo-assen die absoluut positiebehoud vereisen door uitschakeling – de absolute encoder elimineert opstart-homing-sequenties, waardoor de productie-uptime en de machinedoorvoer worden verbeterd.

Veelgestelde vragen

Vraag 1: Wat is de maximale verplaatsingsafstand van de MOTION-CONNECT 500 kabelbanen – en wanneer moet in plaats daarvan 800PLUS worden gebruikt?

MOTION-CONNECT 500-kabels zijn getest voor kabeltrajecten tot 5 meter. Voor toepassingen waarbij de kabelbaan bij continu gebruik meer dan 5 meter beweegt, is het MOTION-CONNECT 800PLUS Dynamic Line-equivalent (6FX8002-2EQ10) vereist. Voor statische of langzaam bewegende installaties binnen de 5m-limiet is MOTION-CONNECT 500 zowel technisch als commercieel geschikt.

Vraag 2: Wat is het voordeel van absolute encoderfeedback versus incrementele encoder voor CNC-servo-assen?

Een absolute encoder bewaart gegevens over de aspositie tijdens stroomcycli; de SINAMICS-aandrijving kent de exacte aspositie onmiddellijk bij het inschakelen. Een incrementele encoder raakt de tel kwijt bij het verwijderen van stroom, waardoor een referentie-homingbeweging nodig is voordat de as in positiegestuurde modus kan werken. Absolute encoderassen elimineren de opstartcyclus, waardoor de insteltijd van de machine wordt verkort - vooral waardevol bij machines met meerdere assen waar alle assen zich moeten vestigen voordat de productie kan beginnen.

Vraag 3: Welke SINAMICS-encoderinterfacemodule kan worden aangesloten op 6FX5002-2EQ10-kabels?

De 25-pins Sub-D-connector past op de encoderingang van de SINAMICS S120 SMC20-sensormodule. De SMC20 verwerkt de absolute positiegegevens van EnDat en stuurt deze naar de SINAMICS-aandrijfbesturing. Als alternatief hebben sommige SINAMICS S120-motormodules een geïntegreerde encoderingang die dezelfde 25-pins Sub-D-interface accepteert. Bevestig uit de SINAMICS S120 hardwareconfiguratiedocumentatie welke interfacemodule van toepassing is op de specifieke omvormerconfiguratie.

Vraag 4: Kan 6FX5002-2EQ10-1BF0 (15 m) een kortere kabel vervangen in dezelfde installatie?

Alleen als de langere kabel kan worden geleid zonder de minimale buigradiusvereisten te schenden en zonder een opgerolde overtollige kabel te creëren die een EMC-antennelus creëert. In de meeste gevallen verdient het selecteren van de juiste kabellengte voor de installatie de voorkeur boven het leggen van een langere kabel met overtollige kabels. Als er al een kabel van 15 meter is geïnstalleerd en moet worden vervangen, controleer dan of de kabelgeleiding nog steeds geschikt is voor de lengte van 15 meter voordat u bestelt.
