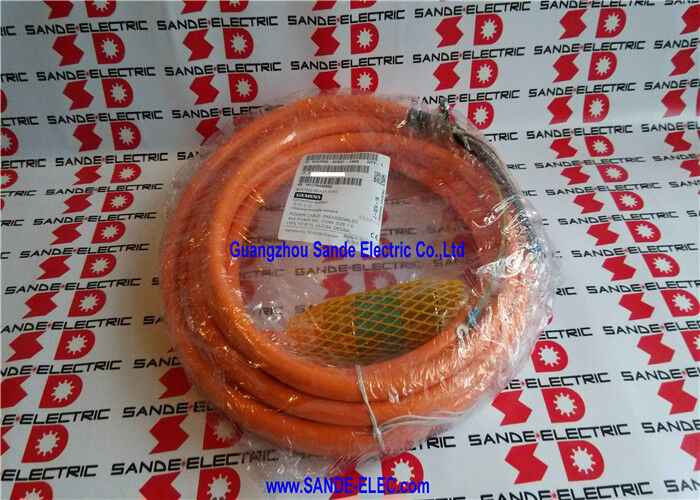

Vervoerkabel 6FX7002-5EA31-1AK0 6FX7 002-5EA31-1AK0

6FX7002-5EA31-1AK0 | Siemens MOTION-CONNECT 700 voedingskabel — 9m / 1FN lineaire motor naar 611 aandrijving / 4×2,5+4×0,5mm² / RAL 2003 oranje / 600/1000V

Voedingskabel voor Siemens 1FN lineaire motoren – een speciale kabelfamilie

De 6FX7002-5EA31-1AK0 behoort tot de MOTION-CONNECT 700-kabelserie van Siemens - een kabelfamilie die speciaal is ontworpen voor het aansluiten van lineaire servomotoren uit de 1FN-serie op SIMODRIVE 611-aandrijfsystemen. De aanduiding 6FX7002 onderscheidt deze kabel van de kabelfamilies voor roterende servomotoren (6FX5002, 6FX8002) - andere motortechnologie, andere kabelvereisten, hetzelfde MOTION-CONNECT kwaliteitskader.

De 1FN-serie bestaat uit de lineaire synchrone motoren van Siemens (SIMOTICS FN) - lineaire motoren met ijzeren kern voor krachtige, nauwkeurige lineaire asaandrijvingen in geavanceerde werktuigmachines. In tegenstelling tot roterende servomotoren die een roterende as gebruiken, produceren 1FN lineaire motoren stuwkracht rechtstreeks uit elektromagnetische kracht tussen een primair onderdeel (forcer) en een secundair onderdeel (plaat/reactierail), waardoor wrijvingsloze lineaire beweging met directe aandrijving mogelijk is.

Belangrijkste specificaties

Blote uiteinde vliegende leads aan Drive End

De 6FX7002-5EA31-1AK0 eindigt met losse kabels aan de aandrijfzijde - in plaats van een vooraf gemonteerde connector:

Flexibiliteit bij installatie:SIMODRIVE 611 aandrijfmodules gebruiken schroefklemmen of plugaansluitblokken voor het afsluiten van motorkabels, met terminalconfiguraties die variëren tussen 611 moduletypen en framegroottes. Dankzij de blote uiteinden kan de installateur de kabelaansluiting aanpassen aan de specifieke aansluitklemmen van de geïnstalleerde 611-omvormermodule.

Veldvoorbereiding:De losse kabeluiteinden worden tijdens de installatie gestript en vertind (of met adereindhulzen afgesloten); dit is de standaardpraktijk voor industriële kabelafsluiting voor de bedrading van omvormerkasten.

Toepassingen

CNC-hogesnelheidsbewerkingscentra:1FN lineaire motorassen in snelle verticale en horizontale bewerkingscentra - SIMODRIVE 611 aandrijft 1FN primaire onderdelen op lineaire geleidingen voor X-, Y- of andere directe aandrijfbewegingen.

Precisieslijpmachines:Lineaire motoraangedreven slijpschijfkopassen en werkstukdoorlopende assen op precisiecilindrische en vlakslijpmachines – waarbij de wrijvingsloze directe aandrijving van de 1FN-motor stick-slip elimineert en de kwaliteit van de oppervlakteafwerking verbetert.

Uiterst nauwkeurige CNC-coördinatenmeting:Lineair aangedreven CMM-tastassen waarbij 1FN-motoren zorgen voor de soepele, trillingsvrije beweging die nodig is voor nauwkeurige maatmetingen.

Lasersnijden en verwerken:CNC-lasersnijkopsystemen met behulp van 1FN lineaire aandrijvingen en SIMODRIVE 611 voor snelle, nauwkeurige positionering van de snijkop.

EDM met hoge snelheid:Draadvonken en zinkvonkenmachines met lineaire motorasaandrijvingen voor positiecontrole met hoge bandbreedte van de elektrode of draadgeleider.

Veelgestelde vragen

Vraag 1: Wat is de functie van de 4×0,5 mm² hulpgeleiders in 6FX7002-5EA31-1AK0?

De vier hulpgeleiders van 0,5 mm² in de 1FN-voedingskabel bedienen de geïntegreerde hulpapparaten van de motor - meestal de motortemperatuursensor (1 of 2 draden voor NTC/PTC-thermistor) en Hall-effectsensoren of andere commutatiepositiefeedbackelementen die in het primaire onderdeel van de 1FN zijn ingebouwd. Dit zijn signaalcircuits met lage stroomsterkte die langs de voedingskabel naar dezelfde motorconnector moeten worden geleid. Door ze te combineren met de stroomgeleiders in de 6FX7002-kabel is er geen aparte hulpkabel nodig.

Vraag 2: Waarom gebruikt de 1FN-voedingskabel een andere kabelfamilie (6FX7002) dan roterende motorkabels (6FX5002/6FX8002)?

1FN-lineaire motoren werken anders dan roterende servomotoren op manieren die de kabelvereisten beïnvloeden: het primaire onderdeel beweegt lineair in plaats van te roteren, de kabel moet meebuigen met het bewegende primaire onderdeel, de geometrie van de motorbehuizing verschilt en de thermische en mechanische omgeving naast de lineaire motorrail verschilt van die in de buurt van een roterend motorlichaam. De 6FX7002 MOTION-CONNECT 700-serie is speciaal ontworpen voor deze 1FN-bedrijfsomstandigheden: connectorinterface (M40 maat 1,5 voor 1FN), kleur van de buitenmantel (RAL 2003 oranje voor visuele identificatie) en flexibiliteitswaarden voor kabelbanen zijn allemaal afgestemd op de 1FN-installatie.

V3: Is 6FX7002-5EA31-1AK0 compatibel met SINAMICS S120 of alleen SIMODRIVE 611?

De 6FX7002-5EA31-kabel is specifiek aangeduid met "1FN tot 611" - de kale kabels aan het aandrijfuiteinde zijn geschikt voor SIMODRIVE 611-klemmenblokken. Voor 1FN-motoren aangesloten op SINAMICS S120-aandrijfsystemen is een ander kabeltype uit de 6FX8002 of gelijkwaardige SINAMICS-compatibele serie vereist. Bevestig uit de documentatie van het specifieke aandrijfsysteem welke kabelspecificatie van toepassing is.

Vraag 4: Welke invloed heeft de kabellengte van 9 m op het SIMODRIVE 611 lineaire motorasontwerp?

De kabellengte heeft invloed op de capaciteit van de kabel (totale capaciteit over 9 m), de weerstand (spanningsval onder de nominale stroom) en het gewicht en de stijfheid van het bewegende kabelgedeelte in de kabelbaan. Ze liggen allemaal binnen het normale werkingsbereik voor een 9 m 6FX7002-5EA31-kabel. Voor zeer lange astrajecten waarbij kabeltrajecten aanzienlijke lengte toevoegen, biedt Siemens langere kabelvarianten – en voor de langste assen is een verlengkabel (6FX7002-5EB-serie) beschikbaar om de basiskabel te verlengen.
