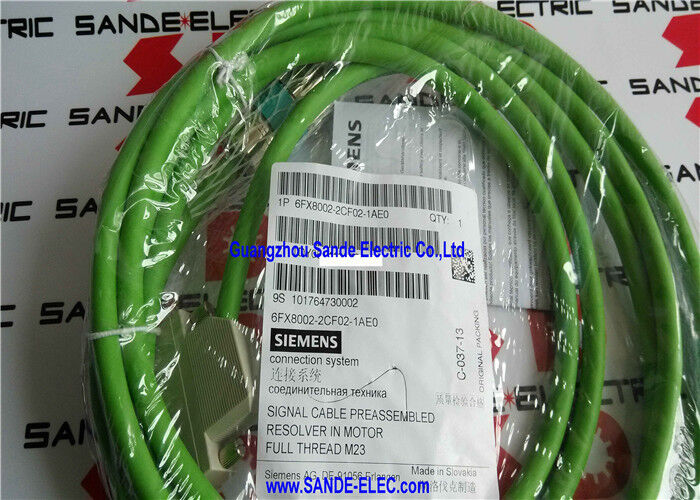

6FX8002-2CF02-1AE0 | Siemens Resolver Signaalkabel - 4m / M23 + 25-pins Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Resolver-feedbackkabel met korte looptijd voor compacte schijfinstallaties

De 6FX8002-2CF02-1AE0 is de 4 meter lange variant van de voorgemonteerde MOTION-CONNECT 800PLUS-resolversignaalkabel van Siemens - de compacte kabel voor aandrijfinstallaties waarbij de servomotor dicht bij de SINAMICS-omvormerkast zit. Met een lengte van 4 meter bedient deze kabel intra-kastverbindingen, korte machine-assen en compacte bewerkingscentra waar motor en aandrijving binnen handbereik zijn.

De kabel draagt ​​het volledige feedbackcircuit van de oplossing tussen de motor en de SINAMICS SMC10-sensormodule of een gelijkwaardige oplossingsinterface: bekrachtigingsvoeding van de aandrijving naar de oplossing, en de analoge sinus-/cosinuspositiesignalen van de oplossing terug naar de aandrijving.

Belangrijkste specificaties

MOTION-CONNECT 800PLUS sleepbaar – geschikt voor kabelrails

Ondanks zijn korte lengte van 4 meter beschikt de 6FX8002-2CF02-1AE0 over de volledige MOTION-CONNECT 800PLUS-specificatie:

Continu flexvermogen:De kabel is geschikt voor gebruik op kabelbanen (drag chain) - fijndradige geleiders, flexibele PUR-buitenmantel en torsiebestendige constructie behouden de signaalintegriteit door middel van continue buigcycli.

Verbeterde oliebestendigheid:De aanduiding 800PLUS voegt weerstand toe tegen snijoliën en hydraulische vloeistoffen die verder gaat dan de standaard MOTION-CONNECT 800: de solverkabel loopt in de buurt van motoroppervlakken waar blootstelling aan vloeistoffen van werktuigmachines gebruikelijk is.

DESINA-naleving:De M23-connectorinterface en RAL-kleurcodering voldoen aan de DESINA-normen, waardoor interfaceconsistentie met SINAMICS-schijfhardware voor alle productgeneraties wordt gegarandeerd.

Toepassingen

SINAMICS S120 met SMC10 — compacte installaties:SINAMICS S120-aandrijvingsconfiguraties die gebruik maken van de SMC10-sensormodule voor feedback over de positie van de solver, waarbij de afstand tussen motor en kast binnen 4 m ligt - gebruikelijk in compacte bewerkingscentra en op een bank gemonteerde testapparatuur.

SINAMICS kastinbouwmotoren:Servomotorposities direct grenzend aan de schakelkast: spilmotoren op kleine CNC-draaicentra, voedingsasaandrijvingen op compacte slijpmachines en soortgelijke installaties in kleine oplagen.

Reserveonderdelen voor inbedrijfstelling van CNC-bewerkingsmachines:De kabel van 4 meter dient als een kabel met standaard inbedrijfstellingslengte - handig wanneer de daadwerkelijke kabelgeleiding moet worden beoordeeld voordat de definitieve langere lengte wordt besteld.

Veelgestelde vragen

V1: Waarom kiezen voor 6FX8002-2CF02-1AE0 in plaats van een langere variant voor een korte installatie?

Door de juiste lengte te gebruiken, wordt overtollige kabel in de installatie vermeden; overtollige kabel die in de kabelgoot is opgerold of vastgebonden, zorgt voor minimale buigradiusschendingen en vermindert de EMC-prestaties door een onbedoelde antennelus te creëren. Voor een traject van 4 meter is de 6FX8002-2CF02-1AE0 de juiste kabel. Alleen routeringstoeslag toevoegen: als de route daadwerkelijk 3,5 m bedraagt, is de kabel van 4 m geschikt; als deze de 5 meter benadert, is de volgende langere lengte vereist.

Vraag 2: Is de solverkabel uitwisselbaar tussen verschillende SINAMICS-sensormodulevarianten?

De 6FX8002-2CF02 is gespecificeerd voor de SMC10-sensormodule-interface. Andere SINAMICS-feedbackmodules (SMC20, SMC30, DRIVE-CLiQ-encoders) gebruiken verschillende kabeltypen. De solverkabel is niet uitwisselbaar met encodersignaalkabels; zowel de fysieke connectoren als de pintoewijzingen verschillen. Bevestig uit de SINAMICS S120 hardwareconfiguratiedocumentatie dat de SMC10/resolver-combinatie van toepassing is voordat u deze kabel selecteert.

V3: Heeft de kabellengte invloed op de nauwkeurigheid van de meting van de solver in SINAMICS-systemen?

Langere kabels verhogen de totale capaciteit en weerstandsbelasting op de excitatie- en signaalcircuits van de oplossing. Een te grote kabellengte verzwakt de sinus-/cosinussignaalamplitude die de ADC-ingang van de SMC10 bereikt. De SMC10-documentatie specificeert de maximale kabellengte voor het specifieke type solver; de kabel van 4 meter valt ruim binnen de standaardlengtelimiet voor de solverkabel en draagt ​​bij aan minimale signaalbelasting.

V4: Welke afscherming is vereist voor 6FX8002-2CF02-1AE0?

De M23- en Sub-D-connectoren zorgen voor de afscherming aan beide uiteinden - de connectorbehuizingen aarden de algehele afscherming van de kabel aan het motorframe (M23-uiteinde) en aan het chassis van de SMC10-module (Sub-D-uiteinde). Er is geen aparte veldafscherming vereist. Volg de SINAMICS S120 installatiehandleiding voor de juiste aardaansluiting van de afscherming aan het module-uiteinde.
