6FX8002-5DA11-1DA0 | Siemens MOTION-CONNECT 800 voedingskabel — 30 m / 4×2,5mm²+2×1,5mm² / dynamisch / SINAMICS servomotor met rem

Dynamische lijnvoedingskabel op 30 m voor SINAMICS-installaties

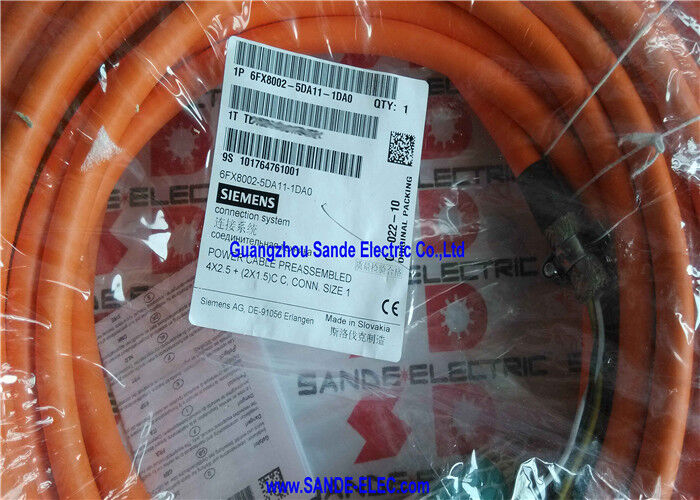

De 6FX8002-5DA11-1DA0 is een voorgemonteerde voedingskabel van 30 meter uit de MOTION-CONNECT 800 Dynamic Line van Siemens, waarin vier motorstroomgeleiders en twee remgeleiders zijn geïntegreerd in één enkele hoogflexibele kabelconstructie voor SINAMICS-servoaandrijvingen. De Dynamic Line-specificatie beoordeelt deze kabel voor continu kabelspoor (sleepketting): de constructie is bestand tegen de herhaalde buigcycli die optreden in kabeldragers gedurende de operationele levensduur van een werktuigmachine, waarbij een Basic Line-kabel geleidelijk vermoeid zou raken en zou falen.

Met een afstand van 30 meter is de 6FX8002-5DA11-1DA0 geschikt voor grote servo-asinstallaties: bewerkingscentra met assen met lange slag, portaalmachines en industriële automatiseringsapparatuur waarbij de aandrijfkasten zich op aanzienlijke afstand van de motorposities bevinden.

Belangrijkste specificaties

Gecombineerde kracht en rem: één kabel, twee functies

Motorvermogen (4×2,5 mm²):Driefasige geleiders (U, V, W) en beschermende aarde (PE) leveren de driefasige aandrijfstroom met variabele frequentie van de motor. De doorsnede van 2,5 mm² is afgestemd op de huidige capaciteit van SIMOTICS-servomotoren in de middenklasse vermogensklasse: de asaandrijvingen die CNC-bewerkingsmachines en industriële automatiseringstoepassingen domineren.

Remtoevoer (2×1,5 mm²):De DC-voeding voor de geïntegreerde elektromagnetische houdrem van de motor. Bij een kabellengte van 30 m beperkt de doorsnede van 1,5 mm² de spanningsval over het remcircuit tot een acceptabel niveau, zodat de volledige remvrijgavespanning van 24 V de motorremspoel bereikt. Het gebruik van remgeleiders met een kleinere doorsnede over een afstand van 30 meter zou resulteren in een excessieve spanningsval en een onbetrouwbare remvrijgave.

Voordeel van enkele kabelmontage:Door voor elke motor met rem twee afzonderlijke kabels door een kabelbaan te leiden (één voedingskabel en één remkabel) wordt de kabelbaanvulling en het aantal motorconnectoringangen verdubbeld. Het gecombineerde ontwerp van de 6FX8002-5DA11-1DA0 halveert beide, waardoor het ontwerp van de kabelrails en de configuratie van de motoraansluitdoos worden vereenvoudigd.

Toepassingen

CNC-bewerkingscentra:Voedingskabels voor servo-assen voor verticale en horizontale bewerkingscentra – assen waarvoor een kabelgeleiding nodig is met een kabellengte van 30 m tussen de omvormerkast en de motor.

Gantry-bewerkingssystemen:Grote portaalfrees- en boormachines waarbij de posities van de servomotoren zich op grotere afstand van de centraal geplaatste aandrijfkast bevinden.

Industriële automatisering:Door SINAMICS bestuurde servopositioneringssystemen, overdrachtsmachines en precisieautomatiseringsapparatuur met assen met lange veerweg via kabelbanen.

Afhandeling en logistiek:Geautomatiseerde opslag en ophalen, magazijnautomatisering en logistieke apparatuur voor hoge stellingen met SINAMICS-servodrives en 30 meter voedingskabelvereisten.

Veelgestelde vragen

Vraag 1: Wat onderscheidt MOTION-CONNECT 800 van MOTION-CONNECT 500 voor kabelbaantoepassingen?

MOTION-CONNECT 800 is geschikt voor continu kabelspoorgebruik met een gedefinieerde flexibele levensduur. MOTION-CONNECT 500 (Basic Line) is bedoeld voor statische of langzaam bewegende toepassingen – alleen incidentele herpositionering. In een continu bewegende kabelbaan mogen alleen MOTION-CONNECT 800 Dynamic Line-kabels worden gebruikt. Het gebruik van een kabel uit de 500-serie in een kabelbaan leidt tot vroegtijdige vermoeidheid en uitval van de geleider.

Vraag 2: Welke kabelbaanparameters moeten worden geverifieerd voor 6FX8002-5DA11-1DA0?

De binnenste buigradius van de kabelbaan moet gelijk zijn aan of groter zijn dan de minimale dynamische buigradius van de kabel – ongeveer 7,5 x de buitendiameter van 12,9 mm (ongeveer 97 mm). De spoorbreedte moet geschikt zijn voor de kabeldiameter van 12,9 mm, met de vereiste scheiding tussen de kabels. Bevestig de exacte waarden uit de technische gegevens van de MOTION-CONNECT 800 van Siemens. Het overschrijden van de minimale buigradius veroorzaakt versnelde geleidermoeheid.

Vraag 3: Kan 6FX8002-5DA11-1DA0 worden gebruikt in statische (vaste) installaties?

Ja – een Dynamic Line-kabel voldoet altijd aan de eisen van een statische installatie. Het omgekeerde is niet waar. Voor statische toepassingen zijn zowel de 500-serie als de 800-serie acceptabel; voor kabelrails mogen alleen kabels uit de 800-serie (Dynamic Line) worden gebruikt.

Vraag 4: Met welke SINAMICS-motormodules is 6FX8002-5DA11-1DA0 compatibel?

Het kabeltype 6FX8002-5DA11 verbindt SIMOTICS-servomotoren (1FT7, 1FK7 en aanverwante series) met de M40 DESINA-voedingsconnector (maat 1/1,5) met SINAMICS S120-motormodules. Bevestig de specifieke connectorgrootte en motormodulecombinatie uit de SINAMICS S120 hardwareconfiguratiedocumentatie voor het specifieke aandrijfsysteem. De 2,5 mm² geleiders van de kabel komen overeen met de motorstroomklasse waarvoor deze connectorgrootte is gespecificeerd.
